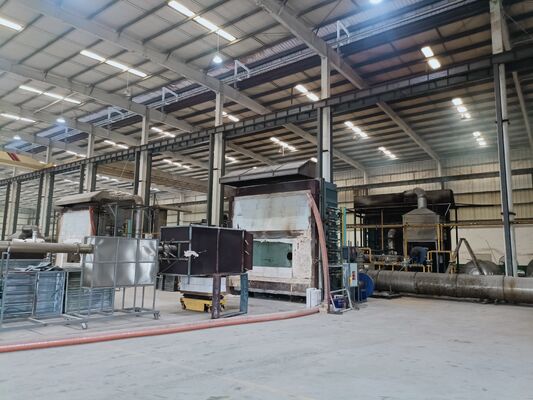

EN13381-8 มาตรฐาน DX8364 การทดสอบความทนทานต่อไฟสําหรับองค์ประกอบอาคาร - เตาอบตั้งและแนวราบ ISO834-1 เครื่องทดสอบห้องปฏิบัติการไฟ

เครื่องทดสอบความทนทานต่อไฟของวัสดุก่อสร้าง

พื้นที่ทดสอบ:

1.เขตไฟด้านหนึ่งคือผนังรับน้ําหนักคอนกรีตเสริมเหล็กความหนา 3000 (มม)กําแพงรับน้ําหนักโครงสร้างเหล็กที่มีชั้นป้องกัน (เคลือบกันไฟ) เพื่อป้องกันไฟ, และวัสดุเช่นผนังบรรทุกน้ํามันเหล็กเบาและผนังบรรทุกน้ํามันไม้ laminatedกําหนดอุณหภูมิของจุดที่ถูกเลือกภายในผนังที่มีส่วนตัดข้ามและความกว้างที่แตกต่างกัน.

2การทดสอบความทนทานไฟของส่วนติดตั้งที่ไม่สามารถปรับแต่งใหม่ได้ อุปกรณ์การทดสอบที่ฉลาดสําหรับผลการทดสอบความทนทานไฟของผนังที่ไม่ได้รับภาระ

ขนาดของเครือข่ายภายในเตาอบคือ 4200 × 4008 × 1500 (mm) และพื้นที่ไฟตัวอย่างคือ 4200 × 4800 (mm)

พื้นที่ใช้ในการทดสอบ: สามารถทดสอบความสามารถในการป้องกันไฟของตัวอย่างโครงสร้าง symmetrical และ asymmetrical ในขณะเดียวกันภายใต้สภาพการทํางานเดียวกัน เช่นประตูและหน้าต่างกันไฟ, กระจก,วัสดุกันไฟ ฯลฯ สามารถทําการทดสอบความต้านทานไฟได้บนห้องไฟขนาดใหญ่ และส่วนประกอบของส่วนแยกไฟ (เช่นไฟวอลล์พื้นที่ใหญ่)โครงการประกอบด้วยสามารถทดสอบตัวอย่างหลายตัวที่แตกต่างกันหรือคล้ายกันพร้อมกัน

3อุปกรณ์ทดสอบที่ฉลาดสําหรับผลการป้องกันไฟของคอลัมน์บรรทุกภาระ

ขนาดของเครือข่ายภายในเตาอบคือ 3000 × 3000 × 4700 (มิลลิเมตร) และความสูงของตัวอย่างภายใต้ไฟคือ 3000-4600 มิลลิเมตร (ความสูงรวมของคอลัมน์คือ 3600-5200 มิลลิเมตร)ขนาดตัดข้ามตัวอย่างสูงสุด 800 มิลลิเมตร × 800 มิลลิเมตร หรือ Φ 800 มิลลิเมตร.

ความจุโดยรวมของแกนคือ 15000kN และความจุที่อุดมศูนย์กลางด้านบนและด้านล่างทั้งสองคือ 1000kN

พื้นที่ทดสอบ:

1การดําเนินการทดสอบความทนทานไฟบนเสาคอนกรีตเสริมเหล็กที่มีความสูง 3600-5300 มิลลิเมตรและความสูงความทนทานไฟ 3000-4700 มิลลิเมตรและทนภาระคอมพอสิตแบบเดียวและหลายครั้งของรูปร่างและขนาดตัดข้ามต่าง ๆ.

2- การทดสอบความสามารถในการป้องกันไฟของคอลัมน์โครงสร้างเหล็กที่มีชั้นป้องกัน (เคลือบกันไฟ) ของรูปร่างและขนาดส่วนข้ามที่แตกต่างกันมีความสูงเสาตั้งแต่ 3600 ถึง 5300 มิลลิเมตร และความสูงไฟตั้งแต่ 3000 ถึง 4700 มิลลิเมตร, สามารถทนภาระคอมพอยท์แบบเดียวและหลายครั้ง

3การวัดอุณหภูมิที่จุดการวัดที่เลือกของส่วนตัดข้ามและความลึกที่แตกต่างกันภายในเสา

4การทดสอบความทนทานต่อไฟของวัตถุอื่น ๆ (เช่นตู้เซฟ) ที่ถูกเผยแพร่ต่อไฟจากทุกด้าน

อุปกรณ์การทดสอบที่ฉลาดสําหรับการทํางานกันไฟของประตูไฟ การตั้งค่าที่เรานําเสนอด้านล่างเป็นเพียงเพื่อข้อมูลเท่านั้น

ประกอบการใช้งาน: เหมาะสําหรับองค์ประกอบที่สามารถรับน้ําหนักได้และไม่สามารถรับน้ําหนักได้ เช่น ผนัง, ราง, คอลัมน์, ชั้น, siling, roof ฯลฯหรือโครงสร้างสามารถอ้างอิงและรับเครื่องทดสอบนี้เหมาะสําหรับการทดสอบส่วนประกอบทั้งหมดของมาตรฐาน GB/T9978.1-9 และ ISO834-1-9

สอดคล้องกับมาตรฐาน: GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "วิธีการทดสอบความต้านทานไฟสําหรับองค์ประกอบของอาคาร - ส่วนที่ 1: ความต้องการทั่วไป"ISO834-1-1999 "การทดสอบความทนทานต่อไฟสําหรับองค์ประกอบของอาคาร - ส่วน 1: ความต้องการทั่วไป"

ปริมาตรหลัก:

ห้องปฏิบัติการ: 4.5M (ความยาว) x 4.5M (ความกว้าง) x 3.5M (ความสูง) โดยใช้วัสดุกันอุณหภูมิสูงในภายใน

อุปกรณ์บรรทุก: การบรรทุกทางกล ใช้ในการขนเครนสะพานภายในอาคาร. มันสามารถจําลองการบรรทุกแบบเรียบร้อย, การบรรทุกกลาง, การบรรทุกแบบแกน หรือการบรรทุกแบบ eccentric

กรอบรองรับ: ช่องคอทรงเหลี่ยมเชื่อมต่อกับกรอบผ่านสี่ม้วน

เทอร์โมคอปเปอร์: รวมถึงเทอร์โมคอปเปอร์เตาอบ, เทอร์โมคอปเปอร์เทอร์เมอร์, เทอร์โมคอปเปอร์เคลื่อนที่, เทอร์โมคอปเปอร์ภายใน, เทอร์โมคอปเปอร์อุณหภูมิแวดล้อมที่กระจายอยู่ในภูมิภาคต่างๆ เป็นต้น

โซนส์วัดแรงดันเตาอบ: โซนส์วัดทรง T ที่มีความแม่นยําในการวัด ± 2Pa

โซนส์การวัดช่องว่างของชิ้นทดสอบ: ± 0,1 มม. โดยเส้นตรง 6 มม. และ ± 0,2 มม. โดยเส้นตรง 25 มม.

ระบบการเผาไหม้: ระบบวาล์ว (ภายใน 10 เมตร) ช่องจมน้ํา (ไม่น้อยกว่า 20) วาล์วควบคุม

แหล่งก๊าซการเผาไหม้: โปรแปนที่มีความบริสุทธิ์มากกว่า 95% ก๊าซเหลว (ให้บริการโดยผู้ใช้)

อัตราการไหลของก๊าซ: 0-100L/นาที ความแม่นยําการวัดระดับ 25

อัตราการไหลของอากาศ: 0-50m3 / นาที ความแม่นยําของการวัด ≤ ± 0.5m3 / นาที

ความจุของถังเก็บ: ≥ 50 kg x 6

ระบบควบคุมอุณหภูมิเตา: สูงสุด 10 จุดการเก็บตัวอย่าง

ระบบระบายอากาศและบานควบคุมอากาศ เป็นต้น

ระยะการวัดความร้อนที่รังสีบนพื้นผิวหลังของตัวอย่าง: 0 ~ 10 W/cm 2

การควบคุมอุณหภูมิและความดันภายในเตาอบเชื่อมต่อกับระบบควบคุมผ่าน RS485 ของคอมพิวเตอร์เช่น เทอร์โมคอปเปอร์และเซ็นเซอร์ความดัน, เปลี่ยนแปลงเป็นรูปแบบดิจิตอล แล้วส่งไปยังระบบคอมพิวเตอร์เพื่อแสดงและเก็บ

หมายเหตุ: การดําเนินการเฉพาะเจาะจงของอุปกรณ์การทดสอบความทนไฟสําหรับองค์ประกอบของอาคาร ควรพัฒนาขึ้นอยู่กับผลิตภัณฑ์ที่ลูกค้าต้องการทดสอบเพื่อหลีกเลี่ยงค่าใช้จ่ายที่ไม่จําเป็น เช่นสถาบันวิจัยไฟฟ้าเทียนจิน ของกระทรวงความมั่นคงของประชาชนมีเครื่องมือทดสอบความทนทานไฟฟ้า 5 ชนิดสําหรับส่วนประกอบของอาคาร, รวมถึงอุปกรณ์ทดสอบความแข็งแกร่งต่อไฟของรั้วและแผ่นบรรทุกภาระ อุปกรณ์ทดสอบความแข็งแกร่งต่อไฟของผนังบรรทุกภาระขนาดของเตาอบ 3000 × 3000 × 1500 (mm), พื้นที่ไฟตัวอย่าง 3000 × 3000 (มม) และความสามารถในการบรรทุกทั้งหมด 2000kN

เครื่องอบตั้ง:

สาขาประกอบการ: เหมาะสําหรับการกําหนดคุณสมบัติความทนไฟขององค์ประกอบอาคารแนวราบ เช่น ผนัง, ราง, คอลัมน์, ชั้น, siling ฯลฯในสภาพไฟแบบปกติ.

สอดคล้องกับมาตรฐาน: GB/T9978.1-2008,ISO834-1:1999,GB/T9978.5-2008,ISO834-5:200,GB/T9978.6-2008,ISO834-6:200 รอคําสั่งการทดสอบ

คุณสมบัติการทํางาน: การ์ดการสกัดหลายบิตความแม่นยําสูงถูกใช้ในการรวบรวมข้อมูลต่างๆ เช่น อุณหภูมิ ความดัน และอัตราการไหลของแต่ละช่องทางการแสดงข้อมูลจริงในเวลาจริงที่เกิดขึ้นระหว่างกระบวนการเผาไหม้ โดยการวิเคราะห์ด้วยไมโครคอมพิวเตอร์, การประมวลผลและการควบคุม, และการกําหนดลักษณะการเผาไหม้ของมันโดยการวิเคราะห์ไมโครคอมพิวเตอร์. เครื่องจักรทั้งหมดมีอุปกรณ์ที่มีคุณภาพสูงการทํางานความเร็วสูงและความเร่งรัดของระบบ.

ข้อมูลการใช้งาน:

1องค์ประกอบเครื่องมือ: เตาเผาทดสอบวัสดุที่ทนไฟ ระบบวัดการไหลของก๊าซ ระบบวัดอุณหภูมิ ระบบวัดความดันและระบบควบคุม

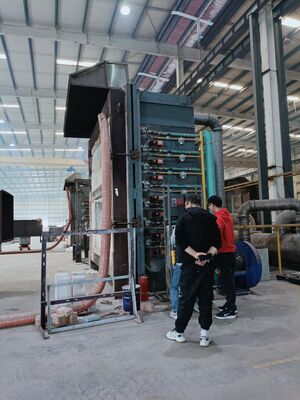

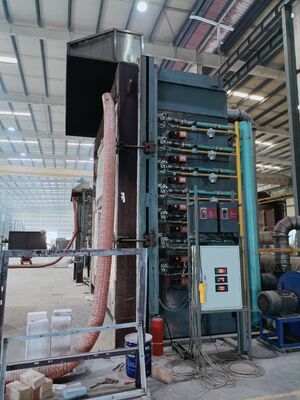

2. เตาเผาทดสอบวัสดุที่มีความดัน: เป็นเตาเผาทดสอบแนวตั้งที่มีขนาดภายใน 4.5m (ความยาว) x 3.5m ลึก x 1.25m สูง

3โครงสร้างเตาอบ: กรอบโครงสร้างเหล็กถูกนํามาใช้ และกําแพงเตาอบถูกสร้างด้วยอิฐที่ทนไฟในกลางโครงสร้างเหล็กด้านในของผนังเตาอบมีความหนาแน่นมากกว่า 1000kgpm3 วัสดุกันความร้อน. ด้านนอกถูกห่อในเหล็กสี, และความหนาของวัสดุผนังเตาอบเป็น 65 มิลลิเมตร. การทดสอบอุณหภูมิภายในเตาอบสามารถถึง 1250 °C

4ระบบวัดอุณหภูมิ:

1ในเตาอบ: เครื่องทําความร้อนแบบไนเคิลโครมีโอแบบ K ที่มีเส้น径 2.0 มิลลิเมตร ตาม GB/T 16839.1 ใช้ในเตาอบกล่องภายนอกทําจากท่อเหล็กดัดเหล็กกันความร้อน, และกลางเต็มด้วยวัสดุที่ทนความร้อน ความยาวของปลายร้อนที่เด่นออกจากกล่องไม่ต่ํากว่า 25 มิลลิเมตรมีทั้งหมด 5 เทอร์โมคอปเปอร์และความแม่นยําของอุณหภูมิ < ± 15 °C.

2การวัดอุณหภูมิพื้นผิวการหมัด: ใช้เทอร์โมคอลล์ขนาดกว้าง 0.5 มิลลิเมตร ที่เชื่อมต่อกับแผ่นทองแดงวงกลมความหนา 0ขนาด 2 มิลลิเมตรและกว้าง 12 มิลลิเมตร- เทอร์โมคอปเปอร์ไนเคิลโครเมียมไนเคิลซิลิคอนขนาดใหญ่ที่สอดคล้องกับ GB/T16839.1 ควรปกด้วยพัดอะไซเบสต์ความหนา 2.0 มิลลิเมตรและความยาวและความกว้าง 30 มิลลิเมตรมีทั้งหมด 20 รายการ.

3การวัดอุณหภูมิเฉลี่ย: 8 เทอร์โมคอปล์ เหมาะสําหรับ GB/T7633-2008 และ GB/T17428-2009

4การวัดอุณหภูมิสูงสุด: วัด 20 เทอร์โมคอปเปอร์สําหรับแผ่นประตูคู่ โดยมีแผ่นประตูแบบพิมพ์ครอบคลุมความกว้างสูงสุด 1200 มิลลิเมตร

5. โมบายเทอร์โมคอลล์: วัดด้วยเทอร์โมเมตรอินฟราเรด

6. เทอร์โมคอปเปอร์ภายใน: มีเทอร์โมคอปเปอร์ 4 ชิ้นที่เหมาะสําหรับการวัดอุณหภูมิภายในท่ออากาศ

7- การวัดอุณหภูมิแวดล้อม: ใช้เทอร์โมคัพลที่ป้อมกันด้วยเส้นผ่าตัด 3.0 มิลลิเมตร และเทอร์โมคัพลขนาดใหญ่ของไนเคิลโครเมียมไนเคิลซิลิคอน K-typeตามข้อบังคับของ GB/t16839.1.

8การวัดความดันในเตาอบ: ใช้เครื่องตรวจวัดทรง T ที่มีความแม่นยําในการวัด ± 2pa

9ระบบการบรรทุก: การวัดโดยใช้เซ็นเซอร์ความดัน

10อุปกรณ์วัดความบิดเบือน: ใช้อุปกรณ์วัดความบิดเบือนอิเล็กทรอนิกส์

11. โซนด์ช่องว่าง: ผลิตตามมาตรฐาน GB/T9978.1

12. เครื่องเผา: มีเครื่องเผาความเร็วสูง 8 เครื่องที่ติดตั้งอยู่ในผนังเตาอบทั้งสองข้าง, โดยมี 6 เครื่องในแต่ละด้าน. ให้ความร้อนที่จําเป็นสําหรับเตาอบอบอุ่น

13. ควันออก: มีรูควันออก 3 ช่องติดตั้งบนผนังหลังของเตาอบ ซึ่งเชื่อมต่อกับช่องควันหลังเพื่อออกควันภายในเตาอบ.

14หลุมสังเกต: มีหลุมสังเกตสองหลุมบนผนังหลังของร่างเตาอบ ซึ่งใช้เพื่อสังเกตพื้นผิวไฟและไฟของตัวอย่างระหว่างกระบวนการทดสอบ

15อุปกรณ์บรรทุก: ใช้รถคันที่มีความสูง 3.5m และความกว้าง 3.0m ประกอบด้วยร่างรถยนต์และฐานตัวอย่างรถคันนี้ถูกออกแบบด้วยล้อพื้นที่สี่ล้อที่สามารถเคลื่อนไหวบนราง. แพลตฟอร์มการทดลองเป็นกรอบโครงสร้างเหล็กสี่เหลี่ยมขนาด 3.0m × 3.0m. ในระหว่างการทดลองใช้เครื่องยกไฟฟ้าเพื่อยกแพลตฟอร์มตัวอย่างขึ้นบนร่างรถจากนั้นรถยนต์ขนาดเล็กถูกผลักไปยังตําแหน่งการทดสอบและแก้ไขก่อนเริ่มต้นการทดลอง.

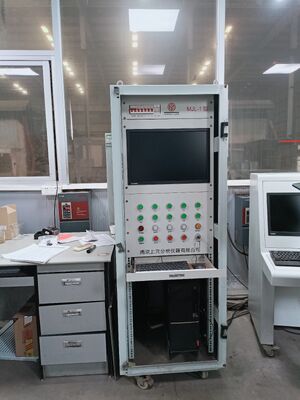

16.ส่วนควบคุมไฟฟ้า: ใช้โปรแกรมการตั้งค่า MCGS และโปรแกรม PLC ที่บูรณาการกับคอมพิวเตอร์ควบคุมเคมี

รวมถึง: อินเตอร์เฟซควบคุมหลัก, อินเตอร์เฟสเส้นโค้งอุณหภูมิเตา, อินเตอร์เฟสอุณหภูมิตัวอย่าง, อินเตอร์เฟสบันทึกประวัติศาสตร์, อินเตอร์เฟสการกําหนดพารามิเตอร์
