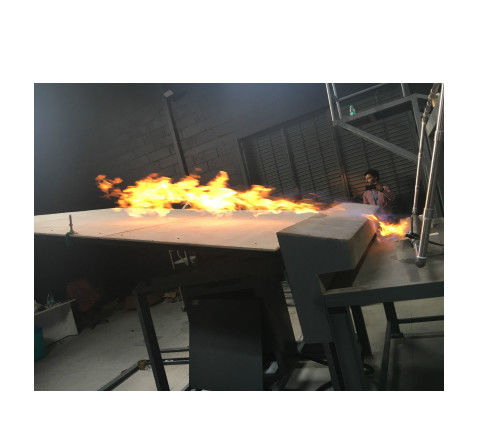

UL790 อุปกรณ์ทดสอบไฟสําหรับเซลล์ไฟฟ้าไฟฟ้า

วัสดุมุงหลังคา UL790, ประสิทธิภาพการทนไฟ, เครื่องทดสอบประสิทธิภาพการหน่วงไฟสำหรับเซลล์แสงอาทิตย์

วัสดุมุงหลังคา UL790, ประสิทธิภาพการทนไฟ, เครื่องทดสอบประสิทธิภาพการหน่วงไฟสำหรับเซลล์แสงอาทิตย์วัสดุมุงหลังคา UL790, ประสิทธิภาพการทนไฟ, เครื่องทดสอบประสิทธิภาพการหน่วงไฟสำหรับเซลล์แสงอาทิตย์

ขอบเขตการใช้งาน:

ข้อกำหนดเหล่านี้ครอบคลุมวัสดุมุงหลังคาทั้งหมดที่รั่วไหลไปยังภายนอกอาคารเพื่อจำลองไฟไหม้ และใช้สำหรับวัสดุมุงหลังคาที่ติดตั้งบนพื้นผิวที่ติดไฟได้หรือไม่ติดไฟ เพื่อประเมินความทนไฟของหลังคาและโมดูลภายใต้สภาวะจำลองในโลกแห่งความเป็นจริง และเพื่อประเมินเกรดของตัวอย่างที่ A1.82m, B 2.4m และ C 3.9m ในเวลาเดียวกัน สามารถใช้ในการทดสอบประสิทธิภาพการหน่วงไฟของโมดูลเซลล์แสงอาทิตย์ได้

มาตรฐาน:

UL 1730: จอตรวจจับควันสำหรับหน่วยอยู่อาศัยแบบแยกส่วนในอาคารหลายครอบครัวและห้องพักในโรงแรม/โมเต็ล: อุปกรณ์ประกาศเตือนแบบใช้มอเตอร์ตรวจจับสภาวะเขม่าในที่อยู่อาศัย;

UL 790: วิธีการทดสอบมาตรฐานสำหรับการทดสอบไฟของวัสดุมุงหลังคา;

IEC 61730-2 โมดูลเซลล์แสงอาทิตย์ ภาคผนวก A การทดสอบไฟ การแพร่กระจายของเปลวไฟ;

ASTM F 108 - 04 : วิธีการทดสอบมาตรฐานสำหรับการทดสอบไฟของวัสดุมุงหลังคา;

NFPA 256 การทดสอบไฟสำหรับวัสดุมุงหลังคา;

พารามิเตอร์ประสิทธิภาพ:

ความลาดชันของดาดฟ้าถูกควบคุมโดยกระบอกสูบ

ดาดฟ้าทดสอบติดอยู่กับแผ่นกันไฟ

อุณหภูมิถูกควบคุมเป็นระยะโดยใช้วาล์วควบคุมอัตโนมัติ

วัสดุมุงหลังคาไม้อัดขนาด 1,300 (กว้าง) × 1,000 (ลึก) × 120 (สูง) สำหรับติดตั้งตัวอย่างทดสอบ;

แผ่นทดสอบที่ไม่ติดไฟ ติดตั้งที่ส่วนท้ายของแผ่นทดสอบ สามารถป้องกันการสร้างการอบอ่อนภายใต้แผ่นทดสอบ;

แผ่นปรับส่วนสแตนเลสสตีล, มุมทดสอบปรับได้, ขนาด: 1,440(ยาว) x 940(สูง) มม.;

ชุดแผ่นที่ไม่ติดไฟ ติดตั้งที่ด้านหน้าของเฟรม จำลองชายคาและเชิงชาย ขยายเปลวไฟจากหัวเผาไปยังตัวอย่าง ขนาด: 330(กว้าง) x 2,130(ลึก) x 584(สูง) มม.;

ท่อไอเสียแยกต่างหากเพื่อสกัดอากาศจากภายนอกห้องปฏิบัติการ;

ติดตั้งตัวกรองรังผึ้งในท่ออากาศ และติดตั้งแผ่นนำที่ช่องลมเข้า;

ท่อระบายอากาศติดตั้งแผงปรับความลาดชันสำหรับปรับทิศทางการไหลของอากาศ;

ท่อระบายอากาศติดตั้งแผ่นนำเพื่อเพิ่มความเร็วลมเพื่อให้แน่ใจว่าการไหลเวียนของอากาศที่จ่ายให้กับแผ่นทดสอบจะไม่ถูกรบกวนจากภายนอก และแผ่นนำทำจากสแตนเลสสตีล และตำแหน่งไม่เปลี่ยนแปลงตามการเปลี่ยนแปลงของแรงดันลม;

วัสดุท่ออากาศทำจากสแตนเลสสตีล ซึ่งทนต่อการกัดกร่อนและทนต่ออุณหภูมิสูง และมีขนาด: 2,130 (กว้าง) x 762 (สูง) x 3,000 (ยาว) มม.;

พัดลมเป็น 220V, 50HZ, ไฟฟ้าสามเฟส พร้อมระบบย้อนกลับที่สามารถปรับความเร็วลมได้โดยอัตโนมัติ และอัตราการไหลคือ 300m3/นาที;

ตัวเปลี่ยนความเร็วแบบแปรผันอย่างไม่มีที่สิ้นสุด ปรับได้ 0-100%;

หัวเผาก๊าซ (สำหรับการทดสอบไฟเป็นระยะ การแพร่กระจายของเปลวไฟ และไฟบิน) ยาว 1.12 ม., เส้นผ่านศูนย์กลาง 60.3 มม., มีร่อง 12.7 มม. (กว้าง) x 0.91 ม. (ยาว) ที่ด้านข้างไปยังแผ่นทดสอบ;

หัวเผาก๊าซสามารถให้ 22,000 Btu/นาที (387 kWh) และสามารถปรับอัตราการไหลของก๊าซได้โดยอัตโนมัติตามระดับการเผาไหม้สามระดับของ A, B และ C

ติดตั้งเทอร์โมคัปเปิลที่ 58.7 มม. ที่ด้านบนของหัวเผา ซึ่งสามารถทดสอบอุณหภูมิ 888±28°C;

ระบบจุดระเบิดอัตโนมัติเพื่อให้มั่นใจถึงประสิทธิภาพด้านความปลอดภัยของการทดสอบ แรงดันไฟฟ้าสูงของขั้วไฟฟ้าจุดระเบิดคือ 1.8kVp ตัวควบคุมการไหลของมวล;

ระบบควบคุมอุณหภูมิอัตโนมัติ;

คลาส A, B:760±28℃(1400 ±50℉)- 21,000~ 22,000 Btu/นาที(369~387 kWh)

- คลาส C: 704±28°C (1300 ±50°F) -18,000 ~ 19,000 Btu/นาที (316 ~ 334 kWh) สำหรับหัวเผาก๊าซแต่ละหัวเพื่อให้เป็นไปตามวิธีการทดสอบและควบคุมที่แตกต่างกัน;

มาตรวัดความดันความแม่นยำสูงและวาล์วควบคุมแรงดันควบคุมแรงดันก๊าซ;

- LNG: การวัดการไหลของก๊าซอย่างแม่นยำด้วย MFM (การไหลของอากาศถูกควบคุมโดยวาล์วควบคุมอัตโนมัติ);

- LPG: ปรับอัตราการไหลของอากาศโดยใช้ระบบอินเวอร์เตอร์: 19±8 กม./ชม. (5.5 ม./วินาที) บนดาดฟ้าทดสอบ;

ตะแกรงตาข่ายโลหะรองรับวัสดุ และพาเลทสามารถหมุนได้เพื่ออำนวยความสะดวกในการเผาไหม้ของวัสดุอย่างสมบูรณ์;
