รายละเอียดสินค้า:
|
| เครื่องจักร: | เครื่องทดสอบห้องปฏิบัติการ | มาตรฐาน: | ISO834-1、 EN1363-1 |
|---|---|---|---|
| ใบสมัคร: | ตัวอย่างการเคลือบกันไฟโครงสร้างเหล็กแบบต่างๆ | การทำงาน: | เหมาะสำหรับการทดสอบความทนไฟ |
| โครงสร้างเตา: | โครงสร้างสี่ชั้น | สัมประสานความร้อน: | 0.117~0.143W/ ((m.k) |
| การเก็บอุณหภูมิเตาเผา: | เลือกเทอร์โมคัปเปิลหุ้มเกราะชนิด K | พลังปล่อยแรงดัน: | พัดลมแรงดันสูง AC220 0.3kw ทนอุณหภูมิสูง |
| เน้น: | โครงสร้างเหล็ก หม้อเคลือบกันไฟ,ISO834-1 เตาทดสอบไฟ,อุปกรณ์ทดสอบเคลือบกันไฟภายใน |
||
เตาเผาทดสอบสารเคลือบกันไฟโครงสร้างเหล็ก DX8810A
![]()
![]()
1. ชื่อโครงการ: เตาเผาทดสอบสารเคลือบกันไฟโครงสร้างเหล็ก

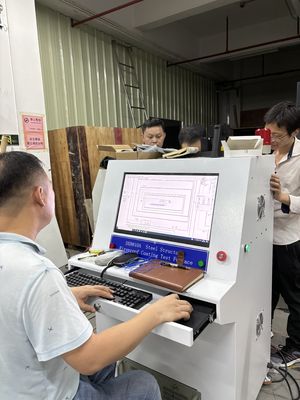

2. ภาพรวม: เตาเผาทดสอบสารเคลือบกันไฟโครงสร้างเหล็กเหมาะสำหรับการทดสอบความทนไฟของตัวอย่างสารเคลือบกันไฟโครงสร้างเหล็กต่างๆ ที่ใช้ในอาคาร (โครงสร้าง) ทั้งภายในและภายนอกอาคาร และไม่เหมาะสำหรับตัวอย่างที่มีความยาวมากกว่า 800 ซม. ใช้ส่วนต่อประสานการทำงาน WINDOWS 7 และซอฟต์แวร์พัฒนา LabView รูปแบบส่วนต่อประสานสดใหม่ สวยงาม และเรียบง่าย ผลการวัดจะแสดงแบบเรียลไทม์ระหว่างการทดสอบและจะวาดเส้นโค้งที่เหมาะสมแบบไดนามิก และข้อมูลสามารถบันทึก เรียกค้น และพิมพ์ได้อย่างถาวร และรายงานสามารถพิมพ์ได้โดยตรง มีลักษณะของความฉลาดสูง การทำงานด้วยเมนูแนะนำ ง่าย และตรงไปตรงมา ทำให้ผลการทดสอบแม่นยำยิ่งขึ้น
3. เป็นไปตามมาตรฐาน: ISO834-1,EN1363-1
พารามิเตอร์ทางเทคนิค:
1. ส่วนประกอบของอุปกรณ์: เตาแนวนอนทนไฟ, ส่วนควบคุมการเผาไหม้, ส่วนแก๊สและระบบลดแรงดัน, ระบบปล่อยแรงดันและวัดแรงดัน, ระบบปล่อยก๊าซไอเสีย, โครงทดสอบตัวอย่าง, ระบบไหลของแก๊ส, ระบบวัดอุณหภูมิ (ระบบเก็บข้อมูลอุณหภูมิเตา, ระบบเก็บข้อมูลอุณหภูมิส่วนประกอบทดสอบ), ระบบวาล์วระบายควัน และซอฟต์แวร์ทดสอบพิเศษ ใช้โมดูลเก็บข้อมูลความแม่นยำสูง 16 บิตเพื่อรวบรวมข้อมูลอุณหภูมิ แรงดัน อัตราการไหล และแง่มุมอื่นๆ ของแต่ละช่อง และข้อมูลจริงของการเผาไหม้ที่จำลองแบบเรียลไทม์จะถูกสร้างขึ้นผ่านการวิเคราะห์ ประมวลผล และควบคุมด้วยไมโครคอมพิวเตอร์ และผลลัพธ์จะได้รับโดยตรงจากการวิเคราะห์และตัดสินใจด้วยไมโครคอมพิวเตอร์ เครื่องทั้งหมดใช้ส่วนประกอบที่เชื่อถือได้เพื่อให้แน่ใจว่าระบบมีการทำงานที่เชื่อถือได้ รวดเร็ว และทันสมัย

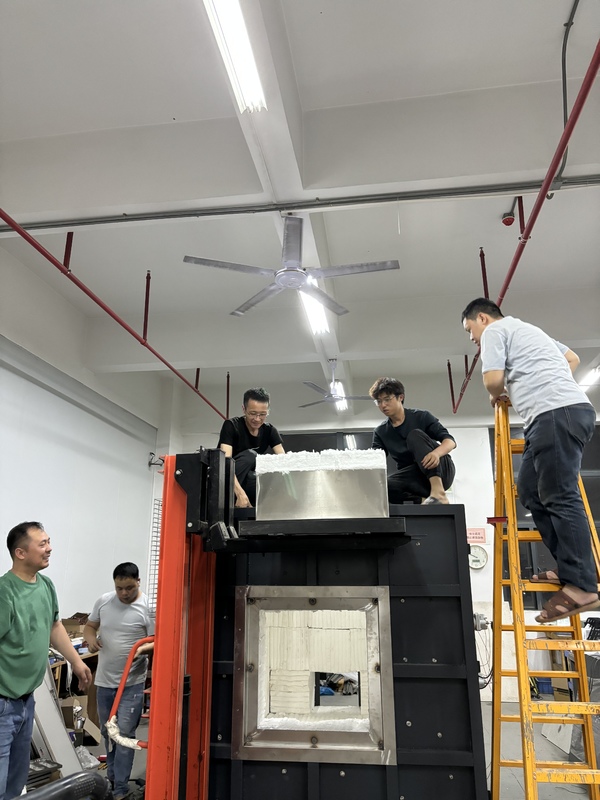

2. โครงสร้างเตา: โครงสร้างสี่ชั้น เมื่อชั้นในมีอุณหภูมิ 1300°C ชั้นนอกจะมีอุณหภูมิห้อง จากภายนอกเข้าด้านใน ได้แก่: ชั้นแรกเป็นเปลือกสแตนเลส, ชั้นที่สองเป็นโครงสร้างเหล็ก; ชั้นที่สามทำจากอิฐทนความร้อนสูง; ชั้นที่สี่เป็นใยเซรามิกทนความร้อนสูงที่ทนอุณหภูมิได้ 1700 °C
3. หัวเผา:
3.1 ใช้หัวเผาแรงดันสูง 2 ชุด กำลังไฟ 60~80kw หัวเผามีการควบคุมสัดส่วนอากาศ-เชื้อเพลิง ซึ่งสร้างวงจรควบคุมแบบปิดพร้อมการป้อนกลับอุณหภูมิในเตา และสามารถปรับวาล์วแก๊สและวาล์วอากาศโดยอัตโนมัติเพื่อให้ได้ผลการเผาไหม้ที่เหมาะสม เพื่อความปลอดภัย การเลือกหัวเผาและส่วนประกอบทั้งหมดเป็นแบรนด์ที่มีชื่อเสียง
3.2 ตัวควบคุมหัวเผา: พร้อมอุปกรณ์เตือนอัตโนมัติเมื่อจุดระเบิดล้มเหลวและดับ
3.3 มีหัวฉีดแก๊สความเร็วสูง 2 หัว ฝังอยู่ที่ผนังเตาทั้งสองด้าน ด้านละ 1 หัว ให้ความร้อนที่จำเป็นสำหรับการทำความร้อนในเตา
3.4 ท่อส่งแก๊สและท่อส่งอากาศ: ประกอบด้วยวาล์วผีเสื้อ, วาล์วสัดส่วนอากาศ-เชื้อเพลิง, วาล์วลดแรงดันสองขั้นตอน, วาล์วผีเสื้อแบบแมนนวล, ตัวควบคุมการจุดระเบิด, สวิตช์แรงดันสูงและต่ำ, วาล์วระบายแรงดันแก๊สเกิน, ตัวแยกแก๊ส-ของเหลว, วาล์วลดแรงดันขั้นแรก, วาล์วสลับเฟสของเหลว, เกจวัดแรงดันแก๊ส, เกจวัดแรงดันต่ำ, บอลวาล์ว, สัญญาณเตือนแก๊สรั่ว, ท่อสแตนเลส, ท่อแรงดันสูงแก๊ส ฯลฯ
4. ระบบวัดอุณหภูมิ:
4.1 เทอร์โมคัปเปิลในเตา:
4.2 การวัดอุณหภูมิพื้นผิวด้านหลังการเผาไหม้:
4.3 อุณหภูมิการทดสอบแบบเคลื่อนที่
4.4 การเก็บข้อมูลอุณหภูมิเตา
5. ระบบวัดแรงดัน:
5.1 การวัดแรงดันในเตา
5.2 แรงดันในเตาจะถูกบันทึกทุกๆ 1 นาที และความแม่นยำของอุปกรณ์บันทึกคือ 1 วินาที การเก็บข้อมูลคือ 3 ครั้ง/วินาที การควบคุมแรงดันในเตาและการเก็บข้อมูล แรงดันในเตาสามารถควบคุมแบบเรียลไทม์ด้วยระบบระบายควันตามข้อกำหนดของมาตรฐานแต่ละข้อของ "บทที่ 2 การปฏิบัติตามมาตรฐาน";
5.3 หัววัดรูปตัว T
5.4 ทรานสดิวเซอร์วัดแรงดัน
6. ระบบปล่อยแรงดัน:
6.1 มีช่องระบายควันติดตั้งอยู่ที่ผนังเตาด้านหลัง ซึ่งเชื่อมต่อกับท่อระบายควันเพื่อปล่อยก๊าซไอเสียในตัวเตาและควบคุมแรงดันในเตา การจ่ายอากาศและการระบายอากาศในเตาถูกควบคุมโดยพัดลมกำลังสูง 0.3kw และตัวแปลงความถี่ และปริมาณอากาศจะถูกควบคุมโดยอัตโนมัติโดยโปรแกรมคอมพิวเตอร์เพื่อให้เป็นไปตามข้อกำหนดของการเผาไหม้ แรงดัน และการระบายควัน
6.2 ท่อปล่อยแรงดัน
6.3 กำลังปล่อยแรงดัน: พัดลมแรงดันสูง AC220, 0.3kw ทนความร้อนสูง
6.4 การควบคุมแรงดันในเตาและการเก็บข้อมูล แรงดันในเตาสามารถควบคุมแบบเรียลไทม์ตามข้อกำหนดมาตรฐานข้างต้นและระบบระบายควันเพื่อสร้างวงจรควบคุม
7. ดัชนีการออกแบบเตา:
7.1 ปริมาตรสุทธิของอุปกรณ์: 1.0 ลบ.ม.
7.2 ขนาดสุทธิภายในอุปกรณ์: ยาว×กว้าง× สูง = 1.0×1.0×1.0 ม.
7.3 ขนาดภายนอกของอุปกรณ์: ยาว×กว้าง×สูง = 1.6×1.6×1.6 ม.
7.4 เชื้อเพลิงที่ใช้: ก๊าซธรรมชาติ (ค่าความร้อน 8500 กิโลแคลอรี่/ลบ.ม.) หรือก๊าซอุตสาหกรรม
7.5 อุณหภูมิทำงาน: อุณหภูมิทำงานระยะยาวของเตาต่ำกว่า 1300°C; ทำความร้อนตามสูตรที่ตั้งไว้
7. สัญญาณเตือนแก๊ส: ใช้ในห้องแก๊สและสถานที่ทดสอบ
8. จำนวนหัวเผา: 2 ชุด
9. โครงทดสอบตัวอย่าง: แผ่นเหล็กทนความร้อนแบบเคลื่อนย้ายได้ รวม 2 ชุด
10. การทดสอบประสิทธิภาพฉนวนกันความร้อน: ตามมาตรฐาน GB/T14907-2018 ภาคผนวก A เทอร์โมคัปเปิลสองตัวจะถูกจัดวางเบื้องต้นที่กึ่งกลางของพื้นผิวด้านหลังการเผาไหม้ของตัวอย่างและห่างจากเส้นกึ่งกลาง 125 มม. และเทอร์โมคัปเปิลในเตาจะใช้ทดสอบและคำนวณประสิทธิภาพฉนวนกันความร้อน
ระบบระบายควัน:
1. อุปกรณ์ทดสอบใช้วิธีการระบายควันจากด้านล่าง
2. มีช่องระบายควันรูปรางที่ก้นเตา จากนั้นจะถูกปล่อยออกทางพัดลมดูดอากาศ
3. พัดลมระบายควันและท่อระบายควันทำจากสแตนเลส 304
![]()
![]()
