โฟนทดสอบการเคลือบกันไฟของโครงสร้างเหล็ก

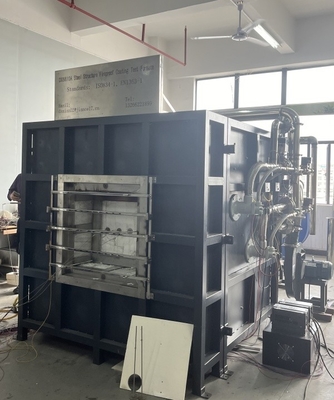

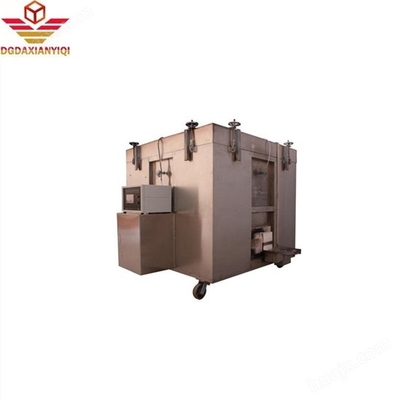

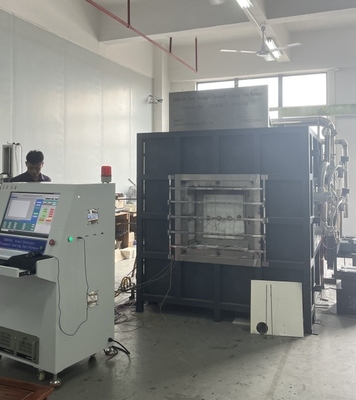

DX8810A โฟนทดสอบเคลือบกันไฟโครงสร้างเหล็ก

1ชื่อโครงการ: โฟนทดสอบเคลือบกันไฟโครงสร้างเหล็ก
2ภาพรวม:หม้อทดสอบเคลือบกันไฟโครงสร้างเหล็กเหมาะสําหรับการทดสอบความทนทานต่อไฟของตัวอย่างเคลือบกันไฟโครงสร้างเหล็กที่ใช้ในภายในและภายนอกในอาคาร (โครงสร้าง), และไม่เหมาะสําหรับตัวอย่างที่มีความยาวมากกว่า 800 ซม. โดยใช้ WINDOWS 7 อินเตอร์เฟซการทํางานและโปรแกรมการพัฒนา LabView, สไตล์อินเตอร์เฟสสดใส, สวยงามและง่าย.ผลการวัดจะแสดงในเวลาจริงระหว่างการทดสอบและเส้นโค้งที่สมบูรณ์แบบถูกวาดแบบไดนามิค, และข้อมูลสามารถถูกบันทึกไว้อย่างถาวร, ถอนและพิมพ์, และรายงานสามารถถูกพิมพ์โดยตรง. มันมีลักษณะของสมาร์ทสูง, การทํางานเมนูที่นํา, ง่ายและจุลินทรีย์และทําให้ผลการทดสอบแม่นยํามากขึ้น.
3. ตรงกับมาตรฐาน: GB/T9978.1-2008 "วิธีการทดสอบความทนทานต่อไฟสําหรับองค์ประกอบอาคาร ตอนที่ 1: ความต้องการทั่วไป"
ความต้องการในหมวดและหมวด 6 มาตรฐานการทดสอบ GB/T14907-2018 "สแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลส"GB/T9779-1988 การเคลือบสถาปัตยกรรมหลายชั้น

ปริมาตรเทคนิค:
1- การประกอบของอุปกรณ์: การทดสอบความทนทานต่อไฟ เตาอบแนวราบ ส่วนควบคุมการเผาไหม้ ส่วนแก๊สและระบบลดความดัน ระบบปล่อยความดันและระบบวัดความดันระบบปล่อยก๊าซควันรางทดสอบตัวอย่าง ระบบการไหลของก๊าซ ระบบการวัดอุณหภูมิ (ระบบรับข้อมูลอุณหภูมิเตา ระบบรับข้อมูลอุณหภูมิส่วนประกอบการทดสอบ)ระบบวาล์วออกควันและโปรแกรมการทดสอบพิเศษโมดูลการเก็บข้อมูลความแม่นยําสูง 16 บิต ใช้เพื่อรวบรวมข้อมูลของอุณหภูมิ ความดัน ความเร็วของการไหลและด้านอื่น ๆ ของช่องทางแต่ละและข้อมูลจริงของการเผาไหม้ที่นํามาแสดงในเวลาจริง, การประมวลผลและการควบคุม, และผลลัพธ์ได้รับโดยตรงโดยการวิเคราะห์และการตัดสินของไมโครคอมพิวเตอร์. เครื่องจักรทั้งหมดนําส่วนประกอบที่มีคุณภาพสูงเพื่อให้แน่ใจว่าระบบมีคุณภาพสูง,การทํางานความเร็วสูงและพัฒนา.
2โครงสร้างเตาอบ: โครงสร้างสี่ชั้น, เมื่อชั้นภายใน 1300 ° C, ชั้นภายนอกคืออุณหภูมิห้อง. จากภายนอกไปภายในพวกเขาคือ:ชั้นที่สองของกรอบโครงสร้างเหล็ก; ชั้นที่สามทําจากอิฐอิฐอุณหภูมิสูง; ชั้นที่สี่เป็นผ้าใบเซรามิกอุณหภูมิสูงที่มีความทนทานต่ออุณหภูมิ 1700 °C;
3หม้อเผา
3.1 ใช้เครื่องเผาความดันสูง 2 ชุดที่มีกําลัง 60 ~ 80kw และเครื่องเผามีระบบควบคุมสัดส่วนอากาศ-เชื้อเพลิงที่สร้างการควบคุมวงจรปิดด้วยการตอบสนองอากาศในเตาอบ, และสามารถปรับซับแก๊สและซับอากาศโดยอัตโนมัติเพื่อบรรลุผลการเผาไหม้ที่ดีที่สุด
3.2 เครื่องควบคุมไฟเผา: พร้อมอุปกรณ์เตือนอัตโนมัติสําหรับความล้มเหลวในการจุดไฟและดับไฟ
3.3 มีปืนกลแก๊สความเร็วสูง 2 ลูกที่ติดตั้งอยู่ทั้งสองด้านของผนังเตาอบ 1 ลูกในแต่ละด้าน ให้ความร้อนที่จําเป็นในการทําความร้อนในเตาอบ
3.4 ท่อท่อก๊าซและท่อท่ออากาศ: ประกอบด้วย วาล์วกระพริบ, วาล์วสัดส่วนอากาศ-เชื้อเพลิง, วาล์วลดความดัน 2 ขั้นตอน, วาล์วกระพริบมือ, เครื่องควบคุมการจุดไฟเครื่องปรับความดันสูงและต่ํา, วาล์วปล่อยก๊าซแรงดันเกิน, ก๊าซแยกก๊าซ-เหลว, วาล์วลดความดันระยะแรก, วาล์วเปลี่ยนระยะของเหลว, เครื่องวัดความดันก๊าซ, เครื่องวัดความดันต่ํา, วาล์วกลม, เครื่องเตือนการรั่วของก๊าซ,สายเชือกเหล็กไร้ขัดกล่องแก๊สแรงดันสูง เป็นต้น
4ระบบวัดอุณหภูมิ:

4.1 เทอร์โมคอปเปอร์ในเตาอบ
โฟนนํามาใช้เส้นวงกว้าง 2.0 มม. ซึ่งตอบสนองความต้องการของ 5.5.1.1 ใน GB/T9978.1 และ GB/T 168391
4 เครื่องเทอร์โมคอปเปอร์ไนเคิล-โครเมียม-ไนเคิล-ซิลิคอนประเภท K, หนาวทนทานหุ้มสแตนเลส, หนาวทนทานวัสดุเต็มในกลาง, หุ้มท่อสแตนเลส
ความยาวของหมวกท่อ jade ไม่น้อยกว่า 25mm ที่ปลายร้อนของกระเป๋า, และความต้านทานอุณหภูมิสูงกว่า 1250 °C; Thermocouples จากด้านข้างของผนังเตา,ตําแหน่งการติดตั้งห่างจากผนังเตาอบมากกว่า 300 มิลลิเมตร
4.2 การวัดอุณหภูมิบนพื้นผิวการเผาผลาญ: มีเทอร์โมคอลล์ 8 ชิ้น บนด้านหลังของตัวอย่าง ซึ่ง 4 ชิ้นคือเทอร์โมคอลล์ทองแดง (ใช้สายเทอร์โมคอลล์ที่มีเส้น径 0.5 มิลลิเมตรถูกปั่นความหนา 0.2 มิลลิเมตร, กว้าง 12 มิลลิเมตรบนแผ่นทองแดงกลม) ตามมาตรฐาน GB/T 16839.1 ที่ระบุไว้ในข้อกําหนดของไนเคิล-โครเมียม-ไนเคิล-ซิลิคอนเทอร์โมคอลล์ชนิด Kแต่ละแผ่นทองแดงมี 30 * 30 * 2 (± 0.5) มิลลิเมตร แปดไอโซเลชั่นอะสเบสโตส และความหนาแน่นของ แปดไอโซเลชั่นคือ 900 kg/m3±100 kg/m3
ตัวประสานความร้อนคือ 0.117 ~ 0.143W / ((m.k)
4.3 อุณหภูมิการทดสอบแบบเคลื่อนที่: ตามความต้องการของ GB/T9978.1-2008 ใช้อุปกรณ์วัดอินฟราเรดมือถือ 1 เครื่อง เพื่อวัดอุณหภูมิพื้นผิวของแต่ละจุดของพื้นผิวไฟกลับ;
4.4 การเก็บอุณหภูมิเตาอบ: เลือกเทอร์โมคอปเปอร์แบบ K ที่ปรับเกราะ กันอุณหภูมิสูงกว่า 1250 °Cระบบการเก็บข้อมูลอุณหภูมิเตาอบมีฟังก์ชันการเก็บโค้งในเวลาจริงและโค้งประวัติศาสตร์, การเปิดวงจรของเทอร์โมคอปล์ และฟังก์ชันเตือนวงจรสั้น
5ระบบวัดแรงดัน:
5.1 การวัดความดันในเตาอบ: ระยะการวัด 0-100Pa; เครื่องวัดความดันความแตกต่างที่นําเข้าจากฝรั่งเศสคือเครื่องวัดรูป T ที่มีขนาดวัด ± 0.5Paมันมีหน้าที่ป้องกันความดันเกินความดันในเตาอบสูงกว่า 100Pa การป้องกันความดันเกินถูกดําเนินการ การให้แก๊สหยุดและการทดสอบสิ้นสุด
5.2 ความดันในเตาอบจะถูกบันทึกทุก 1 นาที และความแม่นยําของอุปกรณ์บันทึกคือ 1 วินาที การเก็บข้อมูล 3 ครั้งต่อวินาที การควบคุมความดันในเตาอบและการเก็บข้อมูลความดันเตาอบสามารถให้ความมั่นคงในการควบคุมในเวลาจริงด้วยระบบออกควันตามความต้องการของมาตรฐานแต่ละมาตรฐานของ "บทที่ 2 ความสอดคล้องกับมาตรฐาน;
5.3 โซนส์วัดรูป T: ใช้ท่อเหล็กไร้ขัดเหล็ก SUS310S ทนต่ออุณหภูมิสูง จากเตาอบผ่านผนังเตาอบไปยังเตาอบข้างนอกความดันในเตาอบและภายนอกเตาอบ เพื่อรักษาความสูงแนวราบเดียวกัน;
5.4 เครื่องส่งแรงดัน: เครื่องตรวจแรงดันความแม่นยําสูง Kaimao ของฝรั่งเศส การทดสอบคือ 15 Pa ± 5 Pa ภายใน 5 นาทีและ 17 Pa ± 3 Pa ภายใน 10 นาที

6ระบบปล่อยแรงดัน:
6.1 ช่องสูบควันถูกติดตั้งบนผนังเตาหลังผนังเตาที่เชื่อมต่อกับท่อไอ้ควัน เพื่อปล่อยก๊าซควันในตัวเตาอบและควบคุมความดันในเตาอบการให้อากาศและอากาศออกในเตาอบถูกควบคุมโดยพัดลมแรง 0.3kw และแปลงความถี่และปริมาณอากาศถูกควบคุมโดยอัตโนมัติโดยโปรแกรมคอมพิวเตอร์เพื่อตอบสนองความต้องการของการเผาไหม้ความดันและควันออก
6.2 ท่อปล่อยความดัน: ส่วนในเตาอบทําจากท่อเหล็กไร้ขัดเหล็กขนาดความร้อนสูง กว้าง 300 มิลลิเมตร SUS310S สามารถทนอุณหภูมิสูง 1300 °Cท่อเชื่อมที่มีความหนาผนัง 5 มิลลิเมตรใช้ภายนอกเตาอบ;
6.3 พลังการปลดความดัน: AC220, แฟนความดันสูง 0.3kw ทนอุณหภูมิสูง
6.4 การควบคุมความดันเตาอบและการเก็บข้อมูล ความดันเตาอบสามารถรับรองการควบคุมในเวลาจริงตามความต้องการมาตรฐานข้างต้น และระบบไอ้ควันให้เป็นวงจรควบคุม
7อัตราการออกแบบเตาอบ:
8.1 ปริมาตรสุทธิของอุปกรณ์: 1.0m3
8.2 ขนาดของเครือข่ายในอุปกรณ์: ความยาว×ความกว้าง×ความสูง = 1.0×1.0×1.0m
8.3 ขนาดภายนอกของอุปกรณ์: ความยาว×ความกว้าง×ความสูง=1.6×1.6×1.6m
8.4 น้ํามันที่ใช้: ก๊าซธรรมชาติ (ค่าความร้อน 8500Kcal/Nm3) หรือก๊าซอุตสาหกรรม
8.5 อุณหภูมิการทํางาน: อุณหภูมิการทํางานระยะยาวของเตาอบต่ํากว่า 1300 °C; ทําความร้อนตามสูตรที่กําหนดไว้
8- ระเบิดแก๊ส: ใช้ในห้องแก๊สและสถานที่ทดสอบ
9จํานวนปืนเผาไหม้: 2 ชุด
10.กรอบทดสอบตัวอย่าง: แผ่นเหล็กทนความร้อนเคลื่อนย้าย รวม 2 ชุด
11การทดสอบประสิทธิภาพการกันความร้อน: ตามมาตรฐาน GB/T14907-2018 รายละเอียดเพิ่มเติม Aสอง thermocouples ถูกจัดตั้งในเบื้องต้นที่ศูนย์กลางของพื้นผิว backfire ของตัวอย่างและ 125mm ห่างจากเส้นกลาง, และเทอร์โมคอปเปอร์ในเตาอบจะใช้ในการทดสอบและคํานวณประสิทธิภาพการกันความร้อน
5. ส่วนของอุปกรณ์ที่ปิดภายใน
1ความหนาทั้งหมดของผนังของอุปกรณ์คือ 215 มิลลิเมตร และภายในและภายนอกของเตาอบถูกใช้ตามลําดับ
50 มิลลิเมตร ส่วนกลางทําจากอิฐมูลลิตความร้อนสูง 75 มิลลิเมตร ที่มีความทนต่ออุณหภูมิ 1480 °C ความหนาแน่น 1.0 กรัม/ซม.
สวยงามและอุดมใจ ทนทานต่อการกัดกร่อน

6ระบบออกควัน:
1อุปกรณ์ทดสอบใช้วิธีการออกควันล่าง
2มีช่องออกควันทรงตระกูลที่ด้านล่างของเตาอบ, และจากนั้นมันถูกปล่อยผ่านพัดลมแรงลมผลักดัน
2แฟนไอ้ควันและท่อไอ้ควันทําจากสแตนเลส 304
