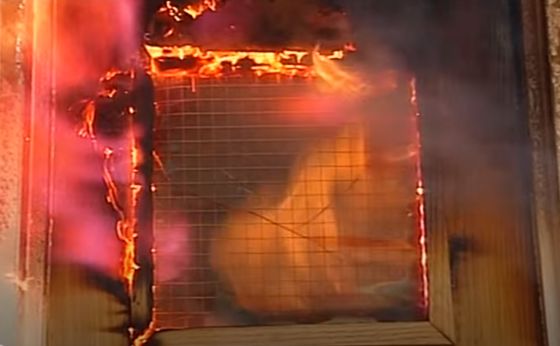

ISO834-1 ส่วนประกอบอาคารมาตรฐานในแนวตั้งและเตาเผาแนวนอนสำหรับการทดสอบไฟ EN13381

การทดสอบการทนไฟของส่วนประกอบอาคาร DX8364 เตาเผาแนวตั้งและเตาเผาแนวนอน (EN13381-8)

เตาเผาแนวนอน:

ขอบเขตการใช้งาน:เหมาะสำหรับส่วนประกอบที่รับน้ำหนักและไม่รับน้ำหนัก เช่น ผนัง คาน เสา พื้น เพดาน และหลังคา และโครงสร้าง อุปกรณ์เสริม หรือโครงสร้างอื่นๆ สามารถใช้เป็นข้อมูลอ้างอิงได้ เครื่องทดสอบนี้เหมาะสำหรับการทดสอบส่วนประกอบทั้งหมดตามมาตรฐาน GB/T9978.1~9 และ ISO834-1~9

เป็นไปตามมาตรฐาน:

ISO834-1:1999 "การทดสอบการทนไฟของส่วนประกอบอาคาร ส่วนที่ I: ข้อกำหนดทั่วไป"

พารามิเตอร์หลัก:

ห้องปฏิบัติการ: 4.5M (ยาว) x 4.5M (กว้าง) x 3.5M (สูง) การใช้วัสดุฉนวนทนความร้อนสูงภายในอาคาร

อุปกรณ์รับน้ำหนัก: ใช้การรับน้ำหนักแบบกลไกในการเคลื่อนย้ายเครนเหนือศีรษะในอาคาร สามารถจำลองการรับน้ำหนักแบบสม่ำเสมอ ตรงกลาง หมุน หรือเยื้องศูนย์

โครงรองรับ: เชื่อมต่อกับตัวยึดลิ่มบนโครงโดยลูกกลิ้งสี่ตัว

เทอร์โมคัปเปิล: รวมถึงเทอร์โมคัปเปิลในเตาเผา เทอร์โมคัปเปิลความร้อนด้านหลัง เทอร์โมคัปเปิลเคลื่อนที่ เทอร์โมคัปเปิลภายใน และเทอร์โมคัปเปิลอุณหภูมิแวดล้อม กระจายอยู่ในพื้นที่ต่างๆ

หัววัดแรงดันเตาเผา: หัววัดแบบรูปตัว T ความแม่นยำในการวัด ± 2Pa

หัววัดช่องว่างตัวอย่าง: เส้นผ่านศูนย์กลาง 6 มม. ± 0.1 มม. เส้นผ่านศูนย์กลาง ± 0.2 มม.

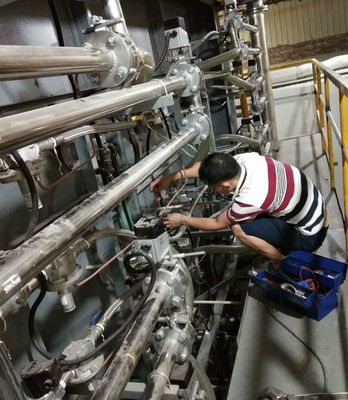

ระบบการเผาไหม้: ระบบจ่ายก๊าซ (ภายใน 10 เมตร) หัวพ่นไฟ (ไม่น้อยกว่า 20) และวาล์วควบคุม

แหล่งก๊าซเผาไหม้: โพรเพนที่มีความบริสุทธิ์มากกว่า 95% ก๊าซเหลว (จัดหาโดยผู้ใช้)

อัตราการไหลของก๊าซ: 0~100 ลิตร/นาที ความแม่นยำในการวัด เกรด 2.5

อัตราการไหลของอากาศ: 0~50 ลบ.ม./นาที ความแม่นยำในการวัด ≤ ± 0.5 ลบ.ม./นาที

ความจุถังก๊าซ: ≥ 50 กก. x 6

ระบบควบคุมอุณหภูมิเตาเผา: จุดสุ่มตัวอย่างสูงสุดคือ 10 จุด

ระบบระบายอากาศและแดมเปอร์ควบคุม ฯลฯ

ช่วงการวัดความร้อนแผ่รังสีบนพื้นผิวด้านหลังของตัวอย่าง: 0~10 วัตต์/ซม.²

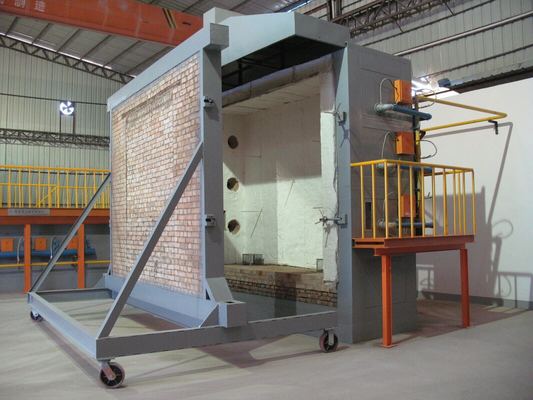

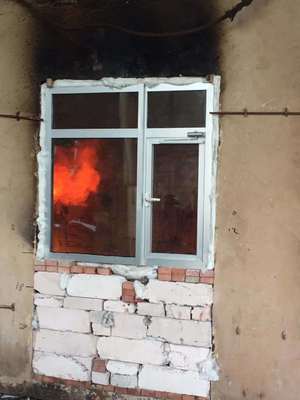

เตาเผาแนวตั้ง:

ขอบเขตการใช้งาน:

เหมาะสำหรับส่วนประกอบอาคารแนวนอน เช่น ผนัง คาน เสา แผ่นพื้น และเพดาน เพื่อกำหนดคุณสมบัติการทนไฟภายใต้สภาวะไฟมาตรฐาน

เป็นไปตามมาตรฐาน:

ISO834-11999, ISO834-5:200, ISO834-6: :200 และข้อกำหนดการทดสอบอื่นๆ

ลักษณะประสิทธิภาพ:

ใช้การ์ดเก็บข้อมูลหลายบิตความแม่นยำสูง เก็บข้อมูลอุณหภูมิ แรงดัน อัตราการไหล และอื่นๆ ผ่านการวิเคราะห์ ประมวลผล และควบคุมด้วยไมโครคอมพิวเตอร์ เพื่อสร้างการจำลองข้อมูลจริงของการเผาไหม้แบบเรียลไทม์ และผ่านการวิเคราะห์ด้วยไมโครคอมพิวเตอร์เพื่อกำหนดลักษณะการเผาไหม้ เครื่องทั้งหมดใช้ อุปกรณ์ที่เชื่อถือได้ เพื่อให้แน่ใจว่าระบบทำงานได้อย่างน่าเชื่อถือ รวดเร็ว และทันสมัย

พารามิเตอร์ทางเทคนิค:

1. ส่วนประกอบของเครื่องมือ: เตาเผาทนไฟ ระบบวัดอัตราการไหลของก๊าซ ระบบวัดอุณหภูมิ และระบบวัดและควบคุมแรงดัน

2. เตาเผาทนไฟ: เป็นเตาเผาแนวตั้ง มีขนาดภายใน 4.5 ม. (ยาว) x 3.5 ม. (ลึก) x 1.25 ม. (สูง)

3. โครงสร้างเตาเผา: ใช้โครงสร้างเหล็ก ผนังเตาเผาทำด้วยอิฐทนไฟตรงกลางโครงเหล็ก และด้านในของผนังเตาเผาทำจากวัสดุฉนวนทนความร้อนสูง มีความหนาแน่นมากกว่า 1000 กก./ลบ.ม. ด้านนอกหุ้มด้วยเหล็กสี ความหนาของวัสดุบุผนังเตาเผาคือ 65 มม. และอุณหภูมิที่วัดได้ในเตาเผาสูงถึง 1250°C

4. ระบบวัดอุณหภูมิ:

1. เทอร์โมคัปเปิลในเตาเผา: เตาเผาใช้เทอร์โมคัปเปิลชนิด K นิกเกิล-โครเมียม-นิกเกิล-โครเมียม ที่มีเส้นผ่านศูนย์กลางลวด 2.0 มม. ตามมาตรฐาน GB/T 16839.1 ปลอกด้านนอกเป็นปลอกท่อสแตนเลสทนความร้อน และตรงกลางบรรจุด้วยวัสดุทนความร้อน และความยาวของปลายร้อนที่ยื่นออกมาจากปลอกต้องไม่น้อยกว่า 25 มม. รวม 5 ชิ้น และความแม่นยำของอุณหภูมิคือน้อยกว่า ± 15 °C

2. การวัดอุณหภูมิพื้นผิวด้านหลังไฟ: ใช้เทอร์โมคัปเปิลที่มีเส้นผ่านศูนย์กลาง 0.5 มม. เชื่อมที่ความหนา 0.2 มม. และเส้นผ่านศูนย์กลาง 12 มม.

บนแผ่นทองแดงกลม เทอร์โมคัปเปิลนิกเกิล-โครเมียม-นิกเกิล-ซิลิคอนขนาดใหญ่ตามมาตรฐาน GB/T16839.1 จะต้องหุ้มด้วยแผ่นฉนวนยาว 30 มม. กว้าง และหนา 2.0 มม. รวม 20

3. การวัดอุณหภูมิเฉลี่ย: เทอร์โมคัปเปิล 8 ตัว เหมาะสำหรับ GB/T7633-2008 และ GB/T17428-2009

4. การวัดอุณหภูมิสูงสุด: เทอร์โมคัปเปิลคือการวัดประตูคู่ 20 บานพร้อมแผ่นปิดหน้า ที่สามารถครอบคลุมความกว้างประตูสูงสุด 1200 มม.
