GB/T9978.1-2008 "วิธีการทดสอบการทนไฟของส่วนประกอบอาคาร ส่วนที่ 1: ข้อกำหนดทั่วไป" บทและบทที่ 6 ข้อกำหนด, GB/T14907-2018 "สารเคลือบกันไฟสำหรับโครงสร้างเหล็ก" มาตรฐานการทดสอบ, GBJ17-2003 "ประมวลกฎหมายการออกแบบโครงสร้างเหล็ก" ข้อกำหนดมาตรฐาน, GA_T714-2007, GB/ T9779-1988 สารเคลือบสถาปัตยกรรมแบบลามิเนต
พารามิเตอร์ทางเทคนิค:
1.ส่วนประกอบของอุปกรณ์:เตาเผาแนวนอนทนไฟ, ส่วนควบคุมการเผาไหม้, ส่วนแก๊สและระบบลดแรงดัน, ระบบปล่อยและวัดแรงดัน, ระบบปล่อยก๊าซไอเสีย, แท่นทดสอบตัวอย่าง, ระบบการไหลของแก๊ส, ระบบวัดอุณหภูมิ (ระบบเก็บข้อมูลอุณหภูมิเตาเผา, ระบบเก็บข้อมูลอุณหภูมิส่วนประกอบทดสอบ), ระบบวาล์วไอเสีย และซอฟต์แวร์ทดสอบเฉพาะใช้โมดูลเก็บข้อมูลความแม่นยำสูง 16 บิต ข้อมูลต่างๆ เช่น อุณหภูมิ แรงดัน อัตราการไหล ฯลฯ จะถูกรวบรวมจากช่องสัญญาณต่างๆ การจำลองข้อมูลจริงระหว่างการเผาไหม้แบบเรียลไทม์จะถูกสร้างขึ้นผ่านการวิเคราะห์ ประมวลผล และควบคุมด้วยไมโครคอมพิวเตอร์ และผลลัพธ์จะได้รับโดยตรงผ่านการวิเคราะห์และตัดสินใจด้วยไมโครคอมพิวเตอร์ เครื่องทั้งหมดใช้ส่วนประกอบที่เชื่อถือได้เพื่อให้แน่ใจว่าระบบทำงานได้อย่างน่าเชื่อถือ รวดเร็ว และก้าวหน้า

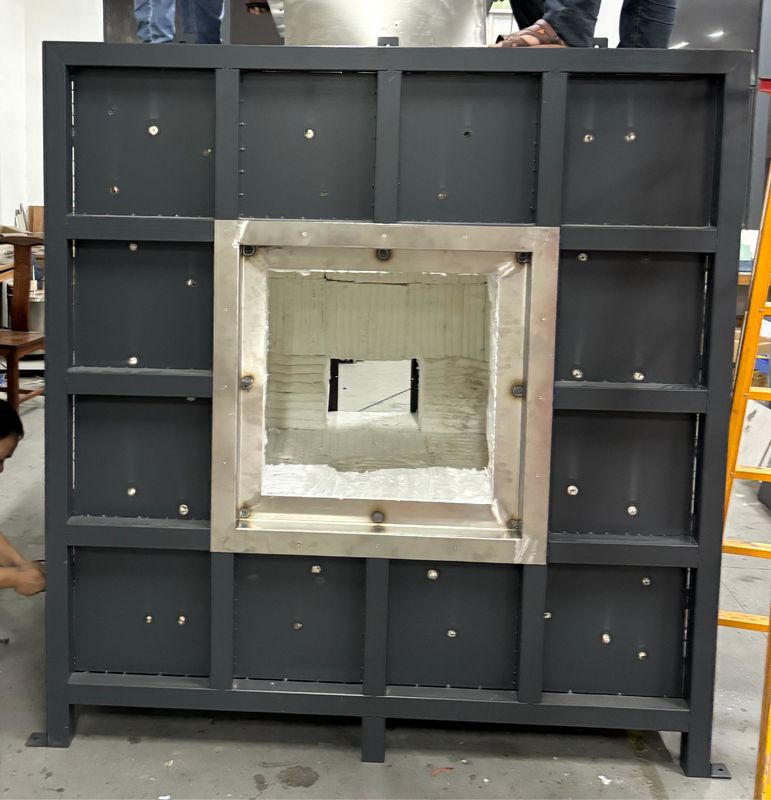

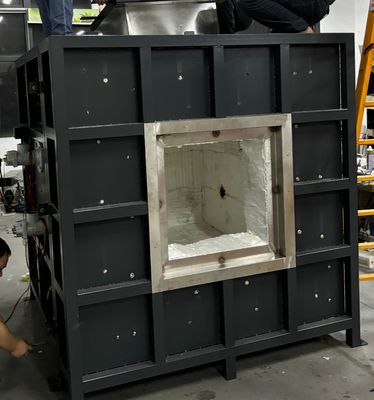

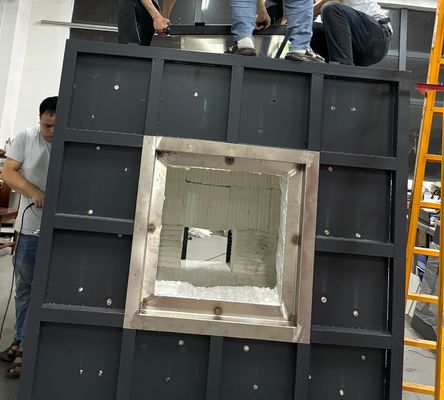

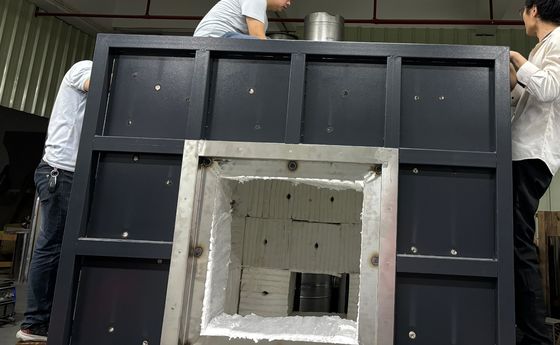

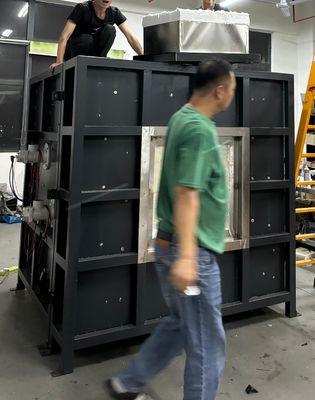

2.โครงสร้างเตาเผา:ใช้โครงสร้างสี่ชั้น โดยชั้นในอยู่ที่ 1300 °C และชั้นนอกอยู่ที่อุณหภูมิห้อง จากภายนอกสู่ภายใน ได้แก่: ชั้นแรกเป็นเปลือกสแตนเลส และชั้นที่สองเป็นโครงสร้างเหล็ก ชั้นที่สามสร้างด้วยอิฐทนความร้อนเพื่อสร้างขอบเขต ชั้นที่สี่เป็นผ้าฝ้ายเซรามิกทนความร้อนที่สามารถทนอุณหภูมิได้ถึง 1700 °C
3.หัวเผา:ใช้หัวเผาแรงดันสูง 2 ชุด กำลังไฟ 60-80 กิโลวัตต์ ซึ่งมีการควบคุมอัตราส่วนอากาศต่อเชื้อเพลิงและการควบคุมแบบวงปิดที่เกิดจากการป้อนกลับอุณหภูมิภายในเตาเผา วาล์วแก๊สและวาล์วอากาศสามารถปรับได้อัตโนมัติเพื่อให้ได้ผลการเผาไหม้ที่เหมาะสม เพื่อความปลอดภัย การเลือกหัวเผาและส่วนประกอบทั้งหมดมาจากแบรนด์ที่มีชื่อเสียง
4.ระบบวัดอุณหภูมิ:
เทอร์โมคัปเปิลเตาเผา: เตาเผาใช้ลวดเส้นผ่านศูนย์กลาง 2.0 มม. ที่เป็นไปตามข้อกำหนด 5.5.1.1 ใน GB/T9978.1 และ GB/T 16839.1 เทอร์โมคัปเปิลชนิด K แบบนิกเกิลโครเมียม-นิกเกิลซิลิคอน สี่ตัว พร้อมปลอกสแตนเลสทนความร้อนที่เปลือกนอก วัสดุทนความร้อนบรรจุอยู่ตรงกลาง และปลอกท่อสแตนเลสที่ทำจากวัสดุแข็ง ท่อหยก เส้นผ่านศูนย์กลางไม่น้อยกว่า 25 มม. ยื่นออกมาจากปลายด้านร้อนของปลอก และทนอุณหภูมิได้ 1250 °C หรือสูงกว่า
การวัดอุณหภูมิพื้นผิวด้านหลังไฟ:มีเทอร์โมคัปเปิล 8 ตัวที่ด้านหลังของตัวอย่าง ซึ่ง 4 ตัวเป็นเทอร์โมคัปเปิลแผ่นทองแดง (เชื่อมด้วยเทอร์โมคัปเปิลลวดเส้นผ่านศูนย์กลาง 0.5 มม. บนแผ่นทองแดงกลมที่มีเส้นผ่านศูนย์กลาง 12 มม. และเส้นผ่านศูนย์กลาง 0.2 มม.) บนแผ่นทองแดงกลมที่มีเส้นผ่านศูนย์กลาง 12 มม. และเส้นผ่านศูนย์กลาง 0.2 มม. เป็นไปตามข้อกำหนดของเทอร์โมคัปเปิลชนิด K แบบนิกเกิลโครเมียม-นิกเกิลซิลิคอนที่ระบุในมาตรฐาน GB/T 16839.1 แผ่นทองแดงแต่ละแผ่นมาพร้อมกับแผ่นฉนวนกันความร้อนขนาด 30 * 30 * 2 (± 0.5) มม. ที่มีความหนาแน่น 900 กก./ลบ.ม. ± 100 กก./ลบ.ม. ค่าสัมประสิทธิ์ความร้อนคือ 0.117-0.143 วัตต์/(ม.ก.) ซึ่งเป็นไปตามข้อกำหนด 5.5.1.2 ใน GB/T9978.1 นอกจากนี้ เส้นผ่านศูนย์กลางภายนอกของอีก 4 ตำแหน่งคือ 1 มม. เทอร์โมคัปเปิลชนิด K ความแม่นยำสูง ซึ่งสามารถฝังไว้ที่ด้านหลังของตัวอย่างเพื่อทดสอบประสิทธิภาพฉนวน
อุณหภูมิการวัดแบบเคลื่อนที่:เป็นไปตามข้อกำหนดของ GB/T9978.1-2008; ใช้เครื่องวัดอินฟราเรดแบบมือถือเพื่อวัดอุณหภูมิพื้นผิวของแต่ละจุดบนพื้นผิวด้านหลังไฟการเก็บข้อมูลอุณหภูมิเตาเผา: เลือกใช้เทอร์โมคัปเปิลหุ้มเกราะชนิด K ทนอุณหภูมิสูงกว่า 1250 °C; ระบบเก็บข้อมูลอุณหภูมิเตาเผามีฟังก์ชันจัดเก็บเส้นโค้งแบบเรียลไทม์และเส้นโค้งประวัติ รวมถึงฟังก์ชันแจ้งเตือนวงจรเปิดและลัดวงจรของเทอร์โมคัปเปิลการวัดอุณหภูมิแวดล้อม:อุปกรณ์มีเทอร์โมคัปเปิลหุ้มเกราะสแตนเลสเส้นผ่านศูนย์กลางภายนอก 3 มม. สำหรับการทดสอบ ตรวจสอบอุณหภูมิแวดล้อมและเป็นไปตามเทอร์โมคัปเปิลชนิด K แบบนิกเกิลโครเมียม-นิกเกิลซิลิคอนที่ระบุใน GB/T 16839.1
5. ระบบวัดแรงดัน: การวัดแรงดันเตาเผา: ช่วงการวัด 0-100Pa; เราใช้เครื่องวัดความแตกต่างของแรงดันที่นำเข้าจากฝรั่งเศส ซึ่งเป็นหัววัดแบบ T-shape ที่มีความแม่นยำในการวัด ± 0.5Pa พร้อมฟังก์ชันป้องกันแรงดันเกิน เมื่อแรงดันเตาเผาเกิน 100Pa จะดำเนินการป้องกันแรงดันเกินตามโปรแกรม หยุดจ่ายแก๊ส และยุติการทดสอบ; เป็นไปตามมาตรฐาน GB/T9978.1-2008แรงดันภายในเตาเผาจะถูกบันทึกทุกๆ 1 นาที และความแม่นยำของอุปกรณ์บันทึกคือ 1 วินาที อัตราการเก็บข้อมูลคือ 3 ครั้งต่อวินาที การควบคุมแรงดันเตาเผาและการเก็บข้อมูล ทำให้มั่นใจได้ว่าการควบคุมแรงดันเตาเผาแบบเรียลไทม์เป็นไปตามข้อกำหนดของมาตรฐานต่างๆ ในบทที่ 2 และวงจรควบคุมระบบระบายอากาศ
หัววัดแบบ T-shape: ใช้ท่อสแตนเลส SUS310S ทนความร้อนสูง ผ่านผนังเตาเผาจากภายในสู่ภายนอก และรักษาแรงดันภายในและภายนอกเตาเผาให้อยู่ในระดับเดียวกันเครื่องส่งสัญญาณแรงดัน: เซ็นเซอร์วัดแรงดันความแม่นยำสูง Kaimao ของฝรั่งเศส ภายใน 5 นาทีแรกของการทดลองคือ 15Pa ± 5Pa และหลังจาก 10 นาทีคือ 17Pa ± 3Pa
6. ระบบลดแรงดัน: 6.1 มีรูระบายควันติดตั้งอยู่ที่ด้านหลังของผนังเตาเผา เชื่อมต่อกับท่อระบายควัน เพื่อควบคุมแรงดันภายในเตาเผาโดยการปล่อยควันภายในเตาเผา การจ่ายอากาศและการระบายอากาศภายในเตาเผาถูกควบคุมโดยพัดลมกำลังสูง 0.3 กิโลวัตต์ และตัวแปลงความถี่ และปริมาณอากาศจะถูกควบคุมโดยอัตโนมัติโดยโปรแกรมคอมพิวเตอร์เพื่อให้เป็นไปตามข้อกำหนดของการเผาไหม้ แรงดัน และการระบายควัน; 6.2ท่อลดแรงดัน: ส่วนภายในเตาเผาทำจากท่อสแตนเลส SUS310S ทนความร้อนสูง เส้นผ่านศูนย์กลาง 300 มม. สามารถทนอุณหภูมิได้ถึง 1300 °C ใช้ท่อเชื่อมที่มีความหนาผนัง 5 มม. นอกเตาเผา; 6.3กำลังลดแรงดัน: AC220, พัดลมแรงดันสูงทนความร้อนสูง 0.3 กิโลวัตต์; 6.4 การควบคุมแรงดันเตาเผาและการเก็บข้อมูล แรงดันเตาเผาสามารถควบคุมแบบเรียลไทม์ได้โดยการสร้างวงจรควบคุมกับระบบระบายควันตามข้อกำหนดของมาตรฐานข้างต้น
