GB/T9978.1-2008 "ส่วนประกอบอาคารวิธีการทดสอบความต้านทานอัคคีภัยส่วนที่ 1: ข้อกำหนดทั่วไป" บทและบทที่ 6 ข้อกำหนด, GB/T14907-2018 "การเคลือบสารหน่วงไฟสำหรับโครงสร้างเหล็ก" มาตรฐานการทดสอบ GBJ17-2003 "
พารามิเตอร์ทางเทคนิค:

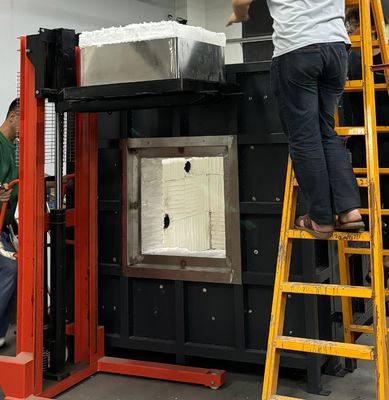

1.องค์ประกอบอุปกรณ์:การทดสอบความต้านทานอัคคีภัยเตาเผาแนวนอน, ส่วนควบคุมการเผาไหม้, ส่วนของก๊าซและระบบการลดแรงดัน, ระบบการปล่อยแรงดันและการวัด, ระบบปล่อยก๊าซไอเสีย, แท่นทดสอบตัวอย่าง, ระบบการไหลของก๊าซ, ระบบการวัดอุณหภูมิ (ระบบเก็บข้อมูลอุณหภูมิเตาการใช้โมดูลการเก็บข้อมูลที่มีความแม่นยำสูง 16 บิตข้อมูลต่าง ๆ เช่นอุณหภูมิความดันอัตราการไหล ฯลฯ จะถูกรวบรวมจากช่องทางต่างๆ การทำซ้ำข้อมูลจริงแบบเรียลไทม์ระหว่างการเผาไหม้จะเกิดขึ้นจากการวิเคราะห์ไมโครคอมพิวเตอร์การประมวลผลและการควบคุมและผลลัพธ์จะได้รับโดยตรงผ่านการวิเคราะห์และการตัดสินของไมโครคอมพิวเตอร์ เครื่องทั้งหมดใช้ส่วนประกอบที่มีคุณภาพสูงเพื่อให้แน่ใจว่าการทำงานที่มีคุณภาพสูงความเร็วสูงและความก้าวหน้าของระบบ

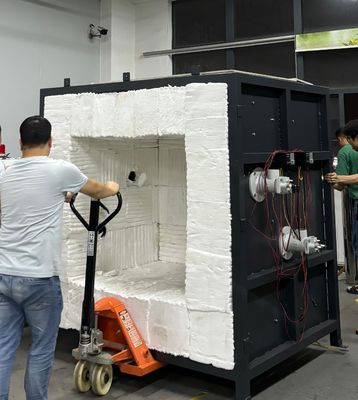

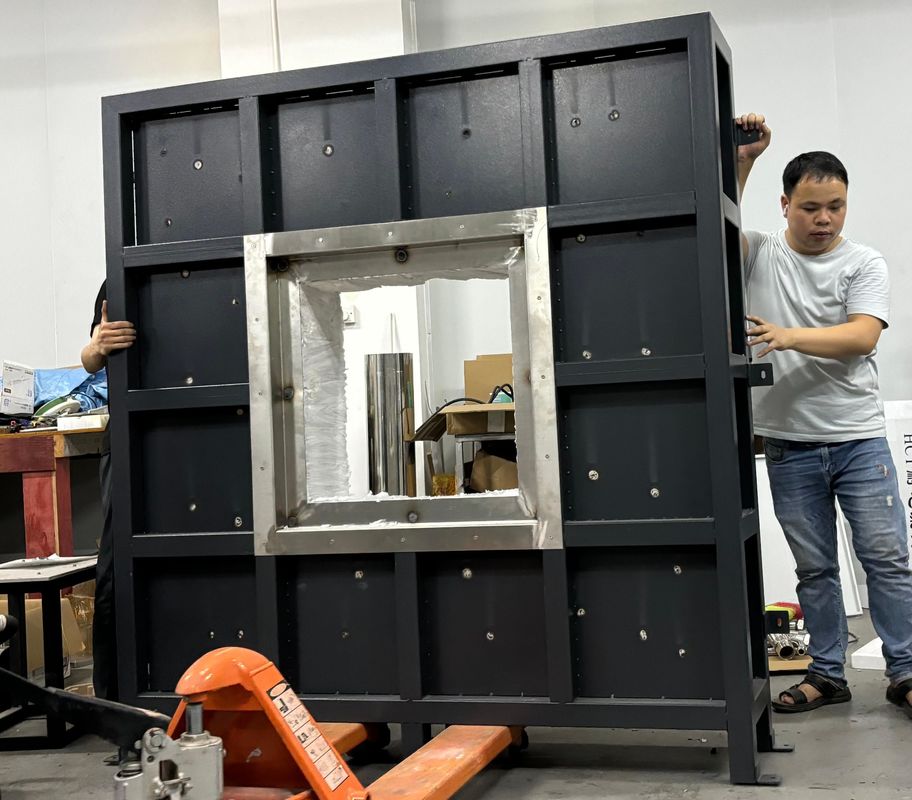

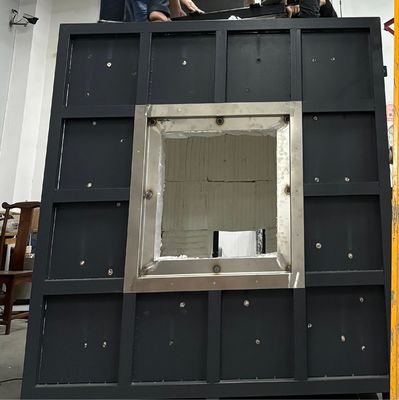

2.โครงสร้างเตา:ใช้โครงสร้างสี่ชั้นโดยมีชั้นด้านในที่ 1300 ℃และชั้นนอกที่อุณหภูมิห้อง จากด้านนอกไปด้านในพวกเขาคือ: ชั้นแรกคือเปลือกสแตนเลสและชั้นที่สองเป็นโครงโครงสร้างเหล็ก ชั้นที่สามถูกสร้างขึ้นด้วยอิฐอุณหภูมิสูงเพื่อสร้างรอบนอก ชั้นที่สี่เป็นฝ้ายเซรามิกอุณหภูมิสูงที่สามารถทนต่ออุณหภูมิสูงถึง 1,700 ℃
3.burner:มีการใช้หัวเผาแรงดันสูงสองชุดที่มีกำลังของ 60-80kW ซึ่งมีการควบคุมอัตราส่วนเชื้อเพลิงอากาศและการควบคุมวงปิดที่เกิดจากการตอบกลับอุณหภูมิภายในเตา วาล์วแก๊สและวาล์วอากาศสามารถปรับได้โดยอัตโนมัติเพื่อให้ได้เอฟเฟกต์การเผาไหม้ที่ดีที่สุด เพื่อความปลอดภัยการเลือกเตาและส่วนประกอบล้วนมาจากแบรนด์ที่รู้จักกันดี
4. ระบบวัดอุณหภูมิ:
เทอร์โมคัปเปิลเตา:เตามีเส้นผ่านศูนย์กลางลวด 2.0 มม. ที่ตรงกับข้อกำหนดของ 5.5.1.1 ใน GB/T9978.1 และ GB/T 16839.1 สี่ K-type Chromium Nickel Silicon thermocouples ที่มีความร้อนสแตนเลส ปลอกที่มีความยาวไม่น้อยกว่า 25 มม. ยื่นออกมาจากปลายร้อนของฝักและความต้านทานอุณหภูมิที่ 1,250 ℃หรือสูงกว่า
การวัดอุณหภูมิพื้นผิวด้านหลังไฟ:มีเทอร์โมคัปเปิล 8 ตัวที่ด้านหลังของตัวอย่างซึ่ง 4 เป็นเทอร์โมคัปเปิลแผ่นทองแดง (เชื่อมกับเทอร์โมคัปเปิลเส้นผ่าศูนย์กลางเส้นผ่าศูนย์กลาง 0.5 มม. ที่ด้านหนา) บนแผ่นทองแดงรอบที่มีเส้นผ่านศูนย์กลาง 12 มม. แผ่นติดตั้งแผ่นฉนวนกระดูกสันหลัง 30 * 30 * 2 (± 0.5) มม. ที่มีความหนาแน่น 900 กิโลกรัม/m3 ± 100 kg/m3 ค่าสัมประสิทธิ์ความร้อนคือ 0.117-0.143W/(MK) ซึ่งตรงตามข้อกำหนดของ 5.5.1.1.2 นอกจากนี้เส้นผ่านศูนย์กลางด้านนอกของอีก 4 ตำแหน่งคือ 1 มม. เทอร์โมคัปเปิลชนิด K-type ที่มีความแม่นยำสูงซึ่งสามารถฝังที่ด้านหลังของตัวอย่างสำหรับการทดสอบประสิทธิภาพของฉนวน
อุณหภูมิทดสอบมือถือ:เป็นไปตามข้อกำหนดของ GB/T9978.1-2008; เครื่องมือวัดอินฟราเรดมือถือหนึ่งตัวใช้ในการวัดอุณหภูมิพื้นผิวของแต่ละจุดบนพื้นผิวย้อนกลับการรวบรวมอุณหภูมิเตา:เลือกเทอร์โมคัปเปิลเกราะ K-type ความต้านทานอุณหภูมิสูงสูงกว่า 1,250 ℃; ระบบการเก็บข้อมูลอุณหภูมิของเตามีเส้นโค้งแบบเรียลไทม์และฟังก์ชั่นการจัดเก็บเส้นโค้งในอดีตรวมถึงฟังก์ชั่นการเปิดใช้งานเทอร์โมคัปเปิลและฟังก์ชั่นสัญญาณเตือนภัยลัดวงจรการวัดอุณหภูมิสิ่งแวดล้อม:อุปกรณ์ดังกล่าวมีเทอร์โมคัปเปิลเกราะสแตนเลสที่มีเส้นผ่านศูนย์กลางด้านนอก 3 มม. สำหรับการทดสอบตรวจสอบอุณหภูมิแวดล้อมและสอดคล้องกับเทอร์โมคัปเปิลนิกเกิลนิกเกิลนิเกิลซิลิคอนที่ระบุไว้ใน GB/T 16839.1
5. ระบบวัดความดัน: การวัดความดันเตา:ช่วงการวัด 0-100pa; เราใช้มาตรวัดความดันเชิงอนุพันธ์ที่นำเข้าแบบฝรั่งเศสซึ่งเป็นโพรบวัดรูปตัว T ที่มีความแม่นยำในการวัด± 0.5pa ติดตั้งฟังก์ชั่นการป้องกันแรงดันเกินเมื่อความดันเตาเกินกว่า 100pa ให้ดำเนินการป้องกันแรงดันมากเกินไปของโปรแกรมหยุดการจัดหาก๊าซและยุติการทดสอบ เป็นไปตามมาตรฐาน GB/T9978.1-2008;ความดันภายในเตาเผาถูกบันทึกทุก ๆ 1 นาทีและความแม่นยำของอุปกรณ์บันทึกคือ 1 วินาที อัตราการรวบรวมข้อมูลคือ 3 ครั้งต่อวินาที การควบคุมความดันและการเก็บข้อมูลของเตาเผาทำให้มั่นใจได้ว่าการควบคุมความดันเตาแบบเรียลไทม์ตามข้อกำหนดของมาตรฐานต่าง ๆ ในบทที่ 2 และวงจรควบคุมระบบไอเสียควัน
โพรบวัดรูปตัว T:ด้วยการใช้ท่อสแตนเลสสตีลที่มีอุณหภูมิสูง SUS310S มันจะผ่านผนังเตาจากภายในเตาไปด้านนอกเตาเผาและความดันภายในและภายนอกเตาเผาอยู่ในระดับเดียวกันเครื่องส่งสัญญาณความดัน:เซ็นเซอร์ความดันสูง Kaimao ฝรั่งเศส ภายใน 5 นาทีของการเริ่มต้นของการทดลองมันคือ 15pa ± 5pa และหลังจาก 10 นาทีก็คือ 17pa ± 3pa
6. ระบบบรรเทาความดัน:6.1 มีรูไอเสียควันติดตั้งที่ด้านหลังของผนังเตาซึ่งเชื่อมต่อกับท่อไอเสียควันเพื่อควบคุมความดันภายในเตาโดยปล่อยควันภายในเตา แหล่งจ่ายอากาศและไอเสียภายในเตาถูกควบคุมโดยพัดลมที่ทรงพลัง 0.3kW และตัวแปลงความถี่และปริมาณอากาศจะถูกควบคุมโดยโปรแกรมคอมพิวเตอร์โดยอัตโนมัติเพื่อตอบสนองความต้องการของการเผาไหม้ความดันและไอเสียควัน 6.2ท่อปล่อยแรงดัน:ส่วนภายในเตาทำจากท่อสแตนเลสสตีลสแตนเลสทนอุณหภูมิสูงที่มีขนาดเส้นผ่าศูนย์กลาง 300 มม. สามารถทนต่ออุณหภูมิสูงถึง 1300 ℃ ใช้ท่อเชื่อมที่มีความหนาของผนัง 5 มม. นอกเตา 6.3กำลังปล่อยแรงดัน:AC220, พัดลมแรงดันสูงที่ทนต่ออุณหภูมิสูง 0.3kW; 6.4 การควบคุมความดันและการเก็บข้อมูลของเตาเผาความดันเตาสามารถมั่นใจได้ว่าการควบคุมแบบเรียลไทม์โดยการสร้างห่วงควบคุมด้วยระบบไอเสียควันตามข้อกำหนดของมาตรฐานข้างต้น
