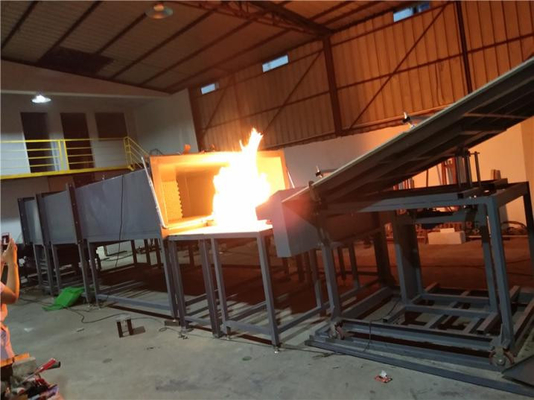

UL790 วัสดุหลังคา ผลงานความทนทานต่อไฟ การทดสอบผลการทดสอบความทนไฟสําหรับเซลล์ไฟฟ้าไฟฟ้า

พื้นที่ใช้งาน:

ความต้องการเหล่านี้ครอบคลุมวัสดุหลังคาทั้งหมดที่รั่วไหลไปในด้านนอกของอาคารเพื่อจําลองไฟและใช้สําหรับวัสดุหลังคาที่ติดตั้งบนพื้นฐานที่เผาไหม้หรือไม่เผาไหม้มันคือการประเมินความทนทานต่อไฟของหลังคาและโมดูลภายใต้สภาพแวดล้อมจริงจําลอง และการประเมินเกรดของตัวอย่างที่ A1.82m, B 2.4m และ C 3.9m ในขณะเดียวกันสามารถใช้ในการทดสอบผลการทํางานในการยับยั้งไฟของโมดูลเซลล์ไฟฟ้าไฟฟ้า.

มาตรฐาน:

UL 1730: เครื่องตรวจจับควันสําหรับหน่วยที่อยู่อาศัยที่อยู่ลําพังในบ้านหลายครอบครัวและห้องพักโรงแรม / โมเทล: เครื่องประกาศเสียงที่ใช้เครื่องยนต์ตรวจสอบสภาพควันในบ้าน

UL 790: วิธีการทดสอบมาตรฐานสําหรับการทดสอบไฟของผนังหลังคา

IEC 61730-2 โมดูลโฟตวาลติก รายละเอียดเพิ่มเติม

ASTM F 108 - 04 : วิธีการทดสอบมาตรฐานสําหรับการทดสอบไฟของผนังหลังคา

NFPA 256 การทดสอบไฟสําหรับผนังหลังคา

ปริมาตรการทํางาน:

ความชันของตึกถูกควบคุมโดยกระบอก

พื้นที่ทดสอบติดกับแผ่นกันไฟ

อุณหภูมิถูกกําหนดในระยะโดยใช้วาล์วควบคุมอัตโนมัติ

วัสดุที่ครอบคลุมหลังคาจากพลายเวย์ในขนาด 1,300 (W) × 1,000 (D) × 120 (H) สําหรับการติดตั้งตัวอย่างการทดสอบ

แผ่นทดสอบที่ไม่สามารถเผาไหม้ได้ ติดตั้งไว้ที่ปลายของแผ่นทดสอบ สามารถป้องกันการสร้างความเข้มแข็งภายใต้แผ่นทดสอบได้

แผ่นการปรับภาคเหล็กไร้ขุ่น มุมการทดสอบปรับได้ ขนาด: 1,440 ((L) x 940 ((H) mm

องค์ประกอบแผ่นที่ไม่สามารถเผาไหม้ได้ ติดตั้งอยู่ด้านหน้าของกรอบจําลองรั้วและรั้วขอบ, ขยายไฟจากเตาเผาไปยังตัวอย่าง, ขนาด: 330 ((W) x 2,130 ((D) x 584 ((H) mm;

ช่องสูบไอแยกแยก เพื่อดึงดูดอากาศจากภายนอกห้องทดลอง

เครื่องกรองหญ้าผึ้งถูกติดตั้งในท่ออากาศ และเครื่องนําทางถูกติดตั้งที่ช่องเข้าก๊าซ

ช่องลมอากาศมีแผ่นปรับความชันเพื่อปรับทิศทางของการไหลของอากาศ

ช่องทางอากาศพร้อมกับแผ่นนําเพื่อเสริมความเร็วลมเพื่อให้แน่ใจว่าการไหลของลมที่ให้บริการแผ่นทดสอบไม่ได้ถูกรบกวนโดยโลกภายนอกและแผ่นนําทางทําจากสแตนเลสและตําแหน่งไม่เปลี่ยนแปลงกับการเปลี่ยนแปลงความดันลม

วัสดุท่ออากาศทําจากสแตนเลส ที่ทนทานต่อการกัดกรองและทนทานต่ออุณหภูมิสูง และขนาดคือ: 2,130 (W) x 762 (H) x 3,000 (L) mm

พัดลม 220V, 50HZ, ไฟฟ้าสามเฟส, อุปกรณ์พร้อมกับระบบย้อนกลับที่สามารถปรับความเร็วลมโดยอัตโนมัติ และอัตราการไหลของ 300m3/min;

เครื่องปรับเปลี่ยนความเร็วที่เปลี่ยนแปลงไม่สิ้นเชิง ปรับได้ 0-100%

เครื่องเผาแก๊ส (สําหรับการทดสอบไฟที่สั่นสั่น, การแพร่กระจายไฟและการทดสอบไฟที่บิน) ยาว 1.12 เมตร กว้าง 60.3 มิลลิเมตร มีช่อง 12.7 มิลลิเมตร (ความกว้าง) x 0.91 มิลลิเมตร (ความยาว) ในด้านข้างไปยังแผ่นทดสอบ

เครื่องเผาแก๊สสามารถผลิต 22,000 Btu / นาที (387 kWh) และสามารถปรับอัตราการไหลของแก๊สโดยอัตโนมัติตามระดับการเผาไหม้สาม A, B และ C.

มีเทอร์โมคอปเปอร์ติดตั้งที่ความสูง 58.7 มิลลิเมตรบนด้านบนของเครื่องเผา ซึ่งสามารถทดสอบอุณหภูมิ 888 ± 28 °C

ระบบจุดไฟอัตโนมัติ เพื่อรับประกันการทํางานของการทดสอบอย่างปลอดภัย ระบบควบคุมการไหลของมวล 1.8kVp

ระบบควบคุมอุณหภูมิอัตโนมัติ

ประเภท A, B:760±28°C ((1400 ±50°F) - 21,000~ 22,000 Btu/min ((369~387 kWh)

- ประเภท C: 704 ± 28 °C (1300 ± 50 °F) -18,000 ~ 19,000 Btu / min (316 ~ 334 kWh) สําหรับแต่ละเครื่องเผาแก๊สเพื่อปฏิบัติตามวิธีการทดสอบและควบคุมที่แตกต่างกัน

เครื่องวัดแรงดันความแม่นยําสูง และ วาล์วควบคุมแรงดันของก๊าซ

- LNG: การวัดการไหลของก๊าซอย่างแม่นยําด้วย MFM (การไหลของอากาศถูกควบคุมโดยวาล์วควบคุมอัตโนมัติ)

- LPG: อัตราการไหลของอากาศที่ปรับโดยใช้ระบบอินเวอร์เตอร์: 19±8 km/h (5.5m/sec) บนดักทดสอบ

เครือข่ายเมทัลเมช์รองรับวัสดุ และพาเล็ตสามารถหมุนเพื่ออํานวยความสะดวกในการเผาไหม้ของวัสดุ
