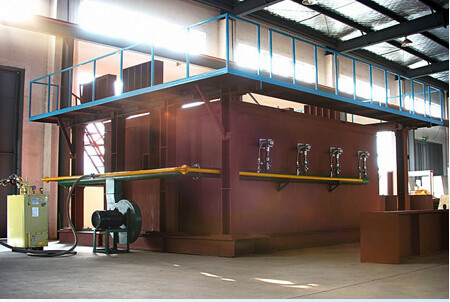

DX8364 อุปกรณ์ทดสอบความต้านทานไฟขององค์ประกอบอาคาร หม้อตั้งและหม้อแนวราบ EN13381-8

เตาอบแนวราบ:

ขอบเขตการทดสอบ

1. ผนังรับน้ําหนักคอนกรีตเสริมเหล็กที่มีพื้นที่เผาไหม้ด้านเดียว 3000 × 3000 (mm) ผนังรับน้ําหนักโครงสร้างเหล็กที่มีชั้นป้องกัน (ผิวเคลือบกันไฟ)ผนังบรรทุกของแผ่นเคิลเหล็กเบา, ผนังรับน้ําหนักจากกาว ฯลฯ และการกําหนดอุณหภูมิของจุดที่ถูกเลือกที่มีส่วนที่แตกต่างกันและความกว้างที่แตกต่างกันภายในผนัง

2. การทดสอบความทนทานต่อไฟของอุปกรณ์ประกอบใหม่ที่ไม่ได้รับการบรรจุ

ขนาดของเตาอบคือ 4200×4800×1500 (mm) และพื้นที่เผาของตัวอย่างคือ 4200×4800 (mm)

พื้นที่ใช้ในการทดสอบ: สามารถตรวจสอบความสามารถในการป้องกันไฟของตัวอย่างโครงสร้างที่สมองและไม่สมอง ภายใต้สภาพการทํางานเดียวกันในเวลาเดียวกัน เช่น: ประตูและหน้าต่างกันไฟกระจก, วัสดุปิดกันไฟ ฯลฯ และยังสามารถดําเนินการทดสอบความต้านทานไฟบนส่วนแยกกันไฟขนาดใหญ่และส่วนประกอบส่วนแยกกันไฟ เช่น ผนังไฟขนาดใหญ่ผนังแยกกระจกกันไฟ และกระจกม้วนกันไฟ, มีประสิทธิภาพสูง และสามารถทดสอบตัวอย่างหลายตัวที่แตกต่างกันหรือคล้ายกันในเวลาเดียวกัน

3. อุปกรณ์ทดสอบที่ฉลาดสําหรับความทนทานต่อไฟของคอลัมน์บรรทุกภาระ

ขนาดของเตาอบคือ 3000 × 3000 × 4700 (mm) และความสูงของไฟของตัวอย่างคือ 3000 ~ 4600 mm (ความสูงทั้งหมดของคอลัมน์คือ 3600 ~ 5200 mm)ขนาดตัดข้ามสูงสุดของตัวอย่างคือ 800 mm × 800 mm หรือ Φ800 mm.

ภาระแกนรวมคือ 15000kN และภาระเฉพาะทางด้านบนและด้านล่างคือ 1000kN แต่ละอัน

ขอบเขตการทดสอบ

1. ความสูงเสาคือ 3600 ~ 5300mm ความสูงไฟคือ 3000 ~ 4700mmและการทดสอบความทนทานต่อไฟของรูปร่างและขนาดส่วนข้ามที่แตกต่างกันของเสาคอนกรีตเสริมเหล็กที่บรรทุกภาระคอมพอสไซต์แบบเดียวและหลายครั้ง.

2. ความสูงเสาคือ 3600 ~ 5300mm ความสูงไฟคือ 3000 ~ 4700mmและการทดสอบความต้านทานไฟของคอลัมน์โครงสร้างเหล็กที่มีชั้นป้องกัน (เคลือบกันไฟ) ถูกนําไปใช้ในรูปทรงและขนาดส่วนข้ามที่แตกต่างกันของภาระประกอบเดียวและหลาย.

3การกําหนดอุณหภูมิของจุดการวัดที่คัดเลือกที่มีส่วนที่แตกต่างกันและความลึกที่แตกต่างกันภายในเสา

4การทดสอบความทนทานต่อไฟของวัตถุอื่น ๆ (เช่นตู้เซฟ) ที่เผาไหม้ทุกด้าน

อุปกรณ์ทดสอบที่ฉลาดสําหรับผลงานความทนทานต่อไฟของเครื่องดับไฟ การตั้งค่าที่เรานําเสนอด้านล่างเป็นเพียงเพื่ออ้างอิง

พื้นที่ใช้งาน:มันเหมาะสําหรับองค์ประกอบที่รับภาระและไม่รับภาระ เช่นผนัง, ราง, คอลัมน์, พื้น, siling และหลังคา และโครงสร้างอื่น ๆ, อุปกรณ์เสริมหรือโครงสร้างสามารถใช้เป็นมาตรฐานเครื่องทดสอบนี้เหมาะสําหรับการทดสอบส่วนประกอบทั้งหมดของ GB/T9978.1~9 และมาตรฐาน ISO834-1~9

=สอดคล้องกับมาตรฐาน:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "วิธีการทดสอบความทนทานต่อไฟสําหรับองค์ประกอบอาคาร ตอนที่ I: ความต้องการทั่วไป" ISO834-1:1999 "วิธีการทดสอบความทนทานต่อไฟขององค์ประกอบอาคาร ตอนที่ I:ความต้องการทั่วไป"

ปริมาตรหลัก:

ห้องปฏิบัติการ: 4.5M ((ยาว) x 4.5M ((กว้าง) x 3.5M ((สูง) การใช้ในห้องภายในของวัสดุกันอุณหภูมิสูง

อุปกรณ์บรรทุก: การบรรทุกกลถูกนํามาใช้ในการเคลื่อนไหวเครนชั้นบนในอาคาร. การบรรทุกแบบ homogeneous, กลาง, pivotal, หรือ eccentric สามารถจําลองได้

กรอบรองรับ: เชื่อมต่อกับกองยางบนกรอบด้วยกลมสี่กลม

เทอร์โมคอปเปอร์: รวมถึงเทอร์โมคอปเปอร์เตาอบ, คู่ความร้อนด้านหลัง, เทอร์โมคอปเปอร์เคลื่อนที่, เทอร์โมคอปเปอร์ภายใน, และเทอร์โมคอปเปอร์อุณหภูมิแวดล้อมถูกกระจายในพื้นที่ต่างๆ

โซนส์วัดความดันเตาอบ: โซนส์วัดทรง T ความแม่นยําการวัด ± 2Pa

โซนส์วัดช่องว่างตัวอย่าง: กว้าง 6 มม ± กว้าง 0.1 มม ± กว้าง 0.2 มม

ระบบเผาไหม้: ระบบกระจายก๊าซ (ภายใน 10 เมตร) เครื่องโยนไฟ (ไม่น้อยกว่า 20) และวาล์วควบคุม

แหล่งก๊าซเผาไหม้: โพรเปาเนียมความบริสุทธิ์มากกว่า 95% ก๊าซเหลว (ให้บริการโดยผู้ใช้)

การไหลของก๊าซ: 0 ~ 100L / นาที ความแม่นยําในการวัด 2.5 เกรด

กระแสอากาศ: 0~50m3/min ความแม่นยําในการวัด≤±0.5m3/min

ความจุของถังแก๊ส: ≥50kg × 6

ระบบควบคุมอุณหภูมิเตา: จุดเก็บตัวอย่างสูงสุด 10 จุด

ระบบระบายอากาศและเครื่องปรับอากาศ เป็นต้น

ระยะการวัดความร้อนเรยแอนท์บนพื้นผิวไฟกลับของตัวอย่าง: 0 ~ 10W / cm2

การควบคุมอุณหภูมิและความดันในเตาอบจะเกิดขึ้นโดยเชื่อม RS485 ของคอมพิวเตอร์กับระบบควบคุมและความดันออกแบบ DC ของเซ็นเซอร์การทดสอบการเผาไหม้ เช่น เทอร์โมคัพเล่ และเซ็นเซอร์ความดันถูกแปลงเป็นรูปแบบดิจิตอลซึ่งสามารถส่งไปยังระบบคอมพิวเตอร์ เพื่อแสดงและเก็บ
