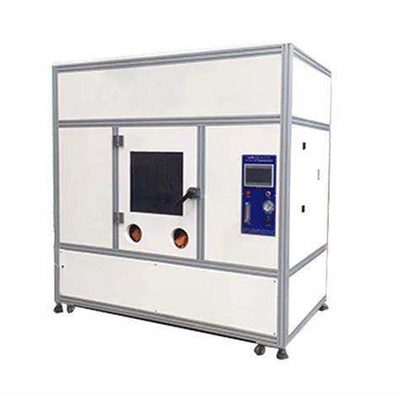

DX8382 ตู้เผาไหม้ขนาดใหญ่ UL1581 เครื่องทดสอบเผาไหม้ ห้องทดสอบเผาไหม้แนวตั้งและแนวราบ

DX8382 ตู้เผาไหม้ขนาดใหญ่UL1581 เครื่องทดสอบการเผาไหม้ ห้องทดสอบการเผาไหม้แนวตั้งและแนวราบ

มาตรฐาน:

ผลิตตามมาตรฐาน UL1581 1080.1 ~ 1080.14 และได้รับการอนุมัติจากบริษัท Guangzhou Meihua ULและตรงกับมาตรฐานการทดสอบการเผาไหม้ของ VW-1 (V-vertical-specimen). ใช้ได้กับ VW-1 ของ UL1581, UL13, UL444 และ UL1655 และมาตรฐานการทดสอบ FT-1 และ FT-2 ของ CSA.

วิธีการทดสอบ:

ปรับความสูงของไฟ ใส่ด้านบนของไฟใต้ตัวอย่าง เผา 15 วินาที เงา 15 วินาที ย้ํา 5 ครั้งเพื่อตรวจสอบการเผาตัวอย่าง เผาปิดเวลาและจํานวนการซ้ํา, และสามารถทํางานโดยอัตโนมัติ

รายละเอียดปารามิเตอร์:

การทดสอบทั้งหมดถูกดําเนินการในห้องทดลองที่ปิดด้วยปริมาณ 4.32 เมตรคิวบิก

1ห้องเผาไหม้:

1พื้นที่ใช้ได้: 2.4m (ความยาว) * 1m (ความกว้าง) * 1.8m (ความสูง)

2ขนาด: 2.4m (ความยาว) * 1m (ความกว้าง) * 2.5m (ความสูง)

3วัสดุ

ภายนอก: โครงสร้างกรอบเหล็กสี่เหลี่ยม, ผนังเหล็กหนา 1.5 มม.

ภายใน: สีเหลืองสีดําที่ถักด้วยไฟฟ้า

4หน้าต่างการสังเกต:

หน้าต่างเลื่อนขวาและซ้ายสองหน้าต่าง; หน้าต่างการชมเป็นกระจกกระชับ;

ขอบรอบมีขอบด้วยสแตนเลส SUS304

ขนาด: 730mm (ความสูง) * 420mm (ความกว้าง)

5ช่วงเวลาปฏิบัติการ: 4 ครั้งทั้งหมด

ขนาดพื้นที่ภายใน: ф150mm

ขอบ: ขอบเหล็กไร้ขัด 3.0 มิลลิเมตร

ปิดด้วยถุงมือหนังแขนยาว ความยาว 600 mm

มิติส่วนนอกทั้งหมด: ф220mm

6ระบบไอออก:

2 แฟนลมระบายอากาศแบบกลม

แผ่นปัด-ดึงประปาเป็นเหล็กไร้ขัด 2.0 มม.

ด้านทั้งสองข้างมีช่องเลื่อน

ชุดหนึ่งของอุปกรณ์ควบคุมทางไกล: a. ชุดสองชุดของสายเหล็ก b. ชุดสองชุดของ pulleys

7.ช่องรับอากาศ: 4 ช่องทั้งหมด

ขนาด: ф160mm;

พล็อตดัน-ดึงประปาเป็นพล็อตเหล็กไร้ขัด 2.0 มม.

มีช่องเลื่อนอยู่ทั้งสองข้าง

8ฐานปรับล่าง:

ขนาด: 2.4m (ความยาว) * 1m (ความกว้าง) * 0.7m (ความสูง);

ใช้เหล็กมุม 60mm*60mm*4mm การอบไฟฟ้าสติกสีเขียวเข้ม

เครื่องพับเท้า: 6 เครื่อง รวม 4 เครื่องพับด้วยล็อค

9- อุปกรณ์ประกายแสง: ใช้ไฟกลมกันหมอกและกันควัน

2ส่วนควบคุม

1สัญญาณการเผาไหม้ 1 ชิ้น

2การตั้งค่าการเผาไหม้: 0-99.99 วินาที

3. 1 ตัวชี้วัดการหยุดจุดไฟ

4การตั้งค่าการหยุดจุดจุดไฟ: 0-99.99 วินาที

5จํานวนการเผาไหม้: 0-999999 ครั้ง

6มันมีฟังก์ชันของการเผาไหม้อัตโนมัติ, การเผาไหม้, หยุดการเผาไหม้และนับ

7มันมีฟังก์ชันการแปลงตั้ง / ทิศทาง

8มันมีฟังก์ชันจุดไฟอัตโนมัติ

9มันมีฟังก์ชันการแปลงมือ / อัตโนมัติ

10การจุดไฟคือวิธีการจุดไฟแรงดันสูง

11. ส่วนการทดสอบถูกเชื่อมต่อกับการควบคุม, โดยใช้สปั๊กการบิน, และการสัมผัสเป็นใกล้มาก

3ส่วนการทดสอบ

1กล่อง:

1มุมคือ 20 องศา

2. 1 วาล์วควบคุมไฟภายใน

3. 1 วาล์วควบคุมไฟภายนอก

4. 1 กําหนดจุดสัมผัสไฟภายใน

5. 1 รางล่าง

6. 1 กําหนดความยาวการทดสอบ

7. 1 เครื่องวัดไฟ

8. กรอบการติดตั้งการทดสอบ: a. วัสดุ: แผ่นเหล็กหลังจากการแปรรูปละเอียดและสี b. สี: สีดําบริสุทธิ์

9กล่องทดสอบทําจากสแตนเลส SUS304 หลังการแปรรูปละเอียด

10. ด้านล่างของกรอบทดสอบ: a. สองชิ้นของแผ่นเหล็ก 2.0 มิลลิเมตร b. ขนาด: 700 มิลลิเมตร (ความยาว) × 450 มิลลิเมตร (ความกว้าง) c. สี: สีดําสําหรับการเผาไฟฟ้า

11การทดสอบแนวตั้งและแนวราบถูกออกแบบเป็นอิสระ

12กล่องทดสอบเพิ่มเติมขยายด้วยไม้ผลักแขนยาว

13. 3 สัญลักษณ์เผาไหม้แนวราบ

4การควบคุมแหล่งอากาศ:

1ก๊าซ: แนะนําเมธาน (ให้บริการโดยผู้ใช้)

2.เครื่องวัดระบาย: 1 (ชนิด American Dwyer VA20430)

3เครื่องวัดความดันในท่อ U: 1 (ชนิด Dwyer 1230-36)

4. 1 ก๊าซ tee joint

5กลาก: กลากแรงดันสูง
