DX8371 เครื่องทดสอบที่ไม่เผาไหม้สําหรับวัสดุก่อสร้างกันไฟ

DX8371 เครื่องทดสอบที่ไม่เผาไหม้สําหรับวัสดุก่อสร้างกันไฟ

1.ปฏิบัติตามมาตรฐาน:

It is developed in accordance with the technical indicators and requirements specified in the national standard GB/T 5464-2010 "Test Method for Non-flammability of Building Materials" and GB/T 8624-2012 "Classification of Combustion Performance of Building Materials and Products". IS01182: 2002 " Fire Reaction Test of Building Materials - Non-flammability Test" (การทดสอบการปฏิกิริยาไฟของวัสดุอาคาร - การทดสอบความไม่เผาไหม้)

2พื้นที่ใช้งาน:

It is mainly suitable for the test method of judging the combustion performance of building materials under specified conditions มันเหมาะสําหรับวิธีการทดสอบในการตัดสินผลการเผาไหม้ของวัสดุอาคารภายใต้สภาพที่กําหนดIt is suitable for testing the combustion performance classification of Class A fireproof materials in the GB8624 combustion performance classification of building materials การทดสอบการประเมินผลการเผาไหม้ของวัสดุอาคารชั้น A.

3ลักษณะหลัก:

This equipment adopts industrial computer and 16-bit high-precision AD acquisition card, and the collected data is completely processed by the computer, และข้อมูลที่รวบรวมได้ถูกประมวลผลโดยคอมพิวเตอร์โดยการนําข้อมูลทั้งหมดไปใช้ในระบบซึ่งทําให้งานคํานวณข้อมูลแบบมือถือแบบดั้งเดิมง่ายมาก; อินเตอร์เฟซการปฏิบัติงานที่มนุษย์ธรรมดา การปฏิบัติงานที่ง่ายและสะดวก, คนที่ไม่รู้ว่าวิธีการใช้คอมพิวเตอร์สามารถเรียนรู้การใช้งานหลังจาก 5 นาทีของการฝึกอบรม.the tester can see the test data and temperature curve in real time เครื่องทดสอบสามารถดูข้อมูลการทดสอบและเส้นโค้งอุณหภูมิในเวลาจริง; หลังจากสิ้นสุดการทดสอบ, the test report is automatically generated, and the test data is clear at a glance, which is convenient for the operator to save and print and forward. หลังจากสิ้นสุดการทดสอบ, the test report is automatically generated, and the test data is clear at a glance, ซึ่งสะดวกสําหรับผู้ประกอบการที่จะบันทึกและพิมพ์และส่งต่อThe equipment is equipped with a high-precision voltage regulator อุปกรณ์มีเครื่องควบคุมความแรงดันความละเอียดสูง, and the voltage fluctuation is within 2% to ensure the stability of the input test voltage และความดันความตึงดูดของไฟฟ้าที่ได้รับการทดสอบThe equipment also has overheating and overcurrent protection devices to prevent the heating furnace from being overloaded during the heating process อุปกรณ์ยังมีอุปกรณ์ป้องกันความร้อนเกินและความเร็วเกิน เพื่อป้องกันเตาอบความร้อนจากการอ้วนในระหว่างกระบวนการทําความร้อนการใช้งานของเตาอบ

ปริมาตรหลัก:

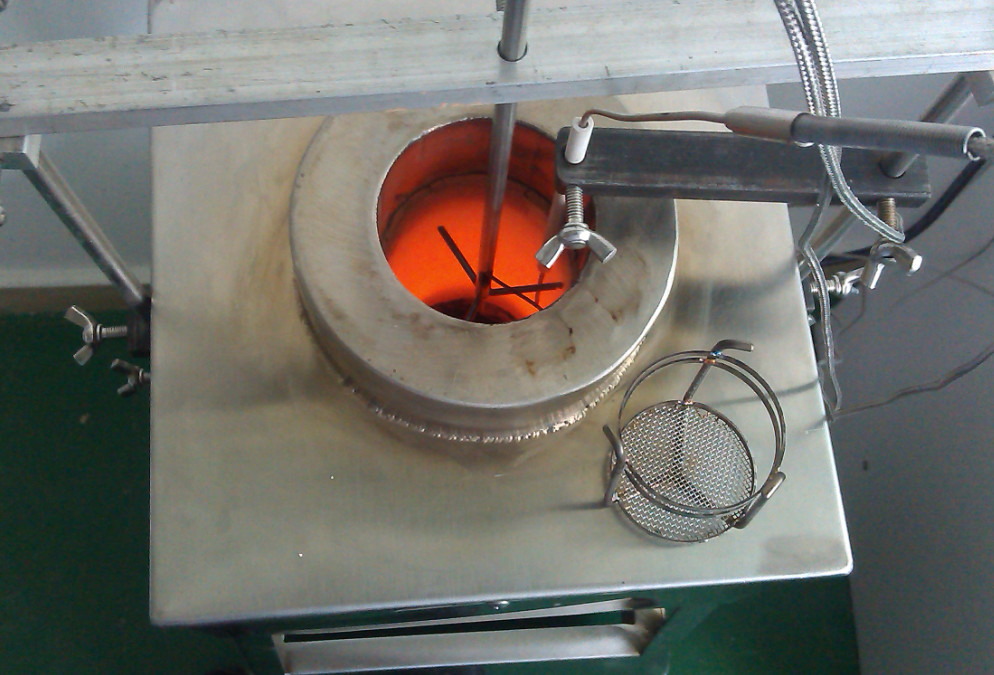

1The test device includes a heating furnace, a specimen holder, an air flow hood, a thermocouple, a power regulator, a voltage regulator, an intelligent temperature control device. เครื่องทดสอบประกอบด้วยเตาอบอุ่น, ตัวถือตัวอย่าง, หัวลมไหลอากาศ, เครื่องทําความร้อน, เครื่องควบคุมความร้อน, เครื่องควบคุมความร้อน, เครื่องควบคุมความร้อน, เครื่องควบคุมความร้อนand a computer (which can record the temperature curve and all the data of the test) และคอมพิวเตอร์ (ที่สามารถบันทึกเส้นโค้งอุณหภูมิ และข้อมูลทั้งหมดของการทดสอบ)

2. Heating furnace: Φ95mm × Φ75mm × Φ150mm, 3mm × 0.2m nickel 80% chromium 20% resistance band อุปกรณ์ไฟฟ้าไฟฟ้า

3Weight of sample rack: 15 กรัม + 1 กรัม

4. Airflow hood: Φ 75 มม × 500 มม

5. Thermocouple: insulated nickel-chromium armor Φ3mm ปรับความหนาวของโลหะโคลหะโคลหะ

6เครื่องปรับระดับความดัน: 2KVA, voltage stability ≤ ± 1%

7เทอร์โมเมตร: 0 ~ 1000 ± 2%

8. Timing time range: 0~99h accuracy ± 1S ความแม่นยํา

9ความดันไฟฟ้า: AC220V ± 10%, 50Hz, ไฟฟ้าปัจจุบัน≤ 10A

10. Stability time: from room temperature to 750°C ≤ 1h ความช้าของเครื่องยนต์

11อุณหภูมิเตาอบ: 750 ± 5 °C

12. Temperature drift in furnace: 2 °C/10 นาที

13. Heating power: 800 ~ 1000W;

14พลังงานสูงสุด: 1.5KW

15พลังงานความแรงดันการทําความร้อน: 0 ~ 100 V ปรับ

โครงสร้างอุปกรณ์:This machine is composed of a heating furnace, a control box, a computer, and an air stabilizer เครื่องจักรนี้ประกอบด้วยเตาอบร้อน, กล่องควบคุม, คอมพิวเตอร์ และเครื่องปรับอากาศ

ขนาดกล่องเผาไหม้: L700*W400*H850 ((มม.)

The combustion box and control box are made of high-quality SUS304 stainless steel, which is beautiful and generous in appearance. The internal parts are made of SUS304 stainless steel, ซึ่งเป็นสแตนเลสที่มีความสวยงามและมีความอุดมสมบูรณ์ในลักษณะซึ่งเป็นสิ่งที่ดีต่อต้านสนิม.

ระบบควบคุมอุณหภูมิ

Thermocouple: K-type nickel-chromium armoured thermocouple with wire diameter of 0.3 and outer diameter ¢ of 1.5*300 is adopted, which fully meets the first-class accuracy required by GB/T5464 เครื่องทําความสะอาดด้วยไนเคิล-โครเมียมประเภท K with wire diameter of 0.3 and outer diameter ¢ of 1.5*300 is adopted, which fully meets the first-class accuracy required by GB/T5464 เครื่องทําความสะอาดด้วยไนเคิล-โครเมียมประเภท K with wire diameter of 0.3 and outer diameter ¢ of 1.5*300 is adopted, which fully meets the first-class accuracy required by GB/T5464.

อุณหภูมิการรับรู้: EVOC 16-bit AD, การ์ดรับรู้อุณหภูมิความแม่นยําสูง, with the computer system to calculate and process the acquisition signal, the control is very accurate การรับรู้อุณหภูมิการรับรู้

เงื่อนไขการใช้The ground is flat, well ventilated, and does not contain flammable, explosive, corrosive gases and dust. There are no sources of strong electromagnetic radiation in the vicinity. พื้นที่นี้เป็นพื้นที่เรียบ, มีอากาศดี, และไม่มีก๊าซและฝุ่นที่สามารถเผาไหม้ได้, ระเบิดได้, ทําให้เกิดความเสียหายปล่อยพื้นที่การบํารุงรักษาที่เหมาะสมรอบอุปกรณ์.

อุณหภูมิ: 25°C~35°C

ระยะความสับสนของแรงดันที่อนุญาต: 220V ± 10%

ช่วงความสับสนของความถี่ที่อนุญาต: 50Hz ± 1%

The user is required to configure the equipment with a leakage air switch at the installation site, and this switch must be independent and dedicated to the use of the equipment. The user is required to configure the equipment with a leakage air switch at the installation site, and this switch must be independent and dedicated to the use of the equipment. The user is required to configure the equipment with a leakage air switch at the installation site, and this switch must be independent and dedicated to the use of the equipment.

ขนาดเตาอบทดสอบ:L550 × W550 × H2100 (มม)

ขนาดกล่องควบคุม:L700×W600×H1200 (mm), the control box is controlled by computer การควบคุมกล่องควบคุมโดยคอมพิวเตอร์

The experimental furnace is made of high-quality (t=1.2mm) stainless steel, which is beautiful and generous in appearance The experimental furnace is made of high-quality (t=1.2mm) stainless steel, which is beautiful and generous in appearance เครื่องเผาทดลองถูกทําจากสแตนเลสสสแตนเลสที่มีคุณภาพสูง (t=1.2mm) ซึ่งมีความงดงามและมีลักษณะดี

The internal parts are made of SUS304 stainless steel, which has good rust resistance ส่วนภายในถูกทําจากสแตนเลส SUS304 ซึ่งมีความทนทานต่อสนิมที่ดี

ระบบควบคุมอุณหภูมิ: ระบบควบคุมอุณหภูมิที่ฉลาดด้วยคอมพิวเตอร์

Thermocouple: Nickel-chromium armoured thermocouple with a diameter of φ1.5mm and an accuracy of II เครื่องปรับความหนาของไนเคิล-โครเมียม ที่มีกว้างของ φ1.5mm และมีความแม่นยําของ II

4. Pตัวชี้วัด erformance

1พลังงานไฟฟ้า: AC220V ± 10%, 50Hz, ปัจจุบัน≤ 10A

2พลังงานการทําความร้อน: 1500W

3ระยะอุณหภูมิ: (-200 ~ 1300 °C);

4ระยะควบคุมอุณหภูมิ: (300 ~ 750) °C

5ความแม่นยําในการวัดอุณหภูมิ: ± 1 °C

6ความแม่นยําในการควบคุมอุณหภูมิ: ± 3 °C

7อุณหภูมิสมดุลเริ่มต้นในเตาอบ: (750 ± 5) °C, ความร้อนลื่นใน 10 นาที ≤ 2 °C;

8. Stable temperature in the furnace: from room temperature to 750°C≤ 1 hour อุณหภูมิที่มั่นคงในเตาอบ: จากอุณหภูมิห้องถึง 750°C≤ 1 ชั่วโมง

9ขนาดของท่อเตาอบอุ่น: กว้างภายใน (75±1) mm, ความสูง (150±1) mm

10The specimen is cylindrical: diameter 45 mm, height (50±3) mm. ตัวอย่างคือกระบอก: กว้าง 45 มม. ความสูง (50±3) มม.

11พื้นที่: 1 ตารางเมตร

12. Temperature probe: the outer diameter is 1.5mm, and the wire diameter is 0.3mm หัวหอกที่ระบายความร้อนมีขนาดเล็กมาก

13การกําหนดพลังงาน: 0 ~ 1200 V ปรับได้

14State adjustment: Before the test, the sample must be adjusted in a ventilated drying oven with a temperature of (60±5) °C for (20~24) h. การปรับสถานะของตัวอย่างต้องมีการปรับสถานะของตัวอย่างให้ดีขึ้นand then the sample is cooled to room temperature in a drying dish and the sample is cooled to room temperature and then the sample is cooled to room temperature and then the sample is cooled to room temperature and then the sample is cooled to room temperature and then the sample is cooled to room temperature and then the sample is cooled to room temperature and then the sample is cooled to room temperature and then the sample is cooled to room temperature and then the sample is cooled to room temperature and then the sample is cooled to room temperature and then the sample is cooled to room temperature in a drying dishThe mass of each group of specimens should be weighed to an accuracy of 0.01g before the test The mass of each group of specimens should be weighed to an accuracy of 0.01g before the test มวลของแต่ละกลุ่มของตัวอย่างควรถูกชั่งให้มีความแม่นยํา 0.01g ก่อนการทดสอบ

15จุดทดสอบ: ห้องทดสอบ, ศูนย์ชิ้นทดสอบ, พื้นผิวชิ้นทดสอบ, ผนังเตาอบ

เครื่องมือ

อุปกรณ์ทั้งหมดถูกจัดตั้งอยู่ในห้อง 19 นิ้ว และประกอบด้วย เครื่องควบคุมอุณหภูมิ, เครื่องเตือนอุณหภูมิสูง และ เครื่องควบคุมพลังงานThe power controller keeps the temperature under the influence of voltage fluctuations และ displays the power of the delivered power supply ในวัตต์ เครื่องควบคุมพลังงานที่ใช้ในการควบคุมความร้อน.
