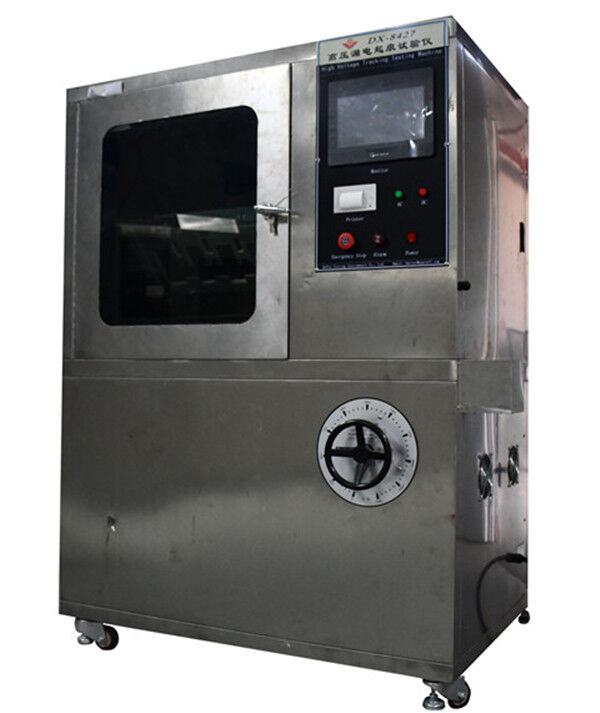

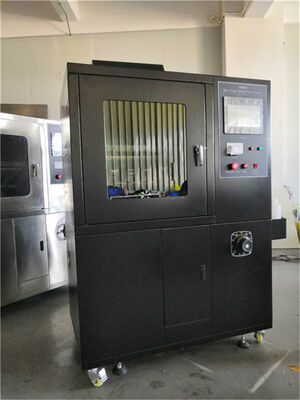

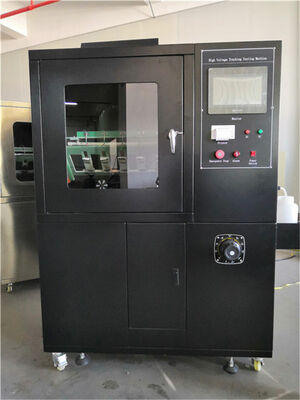

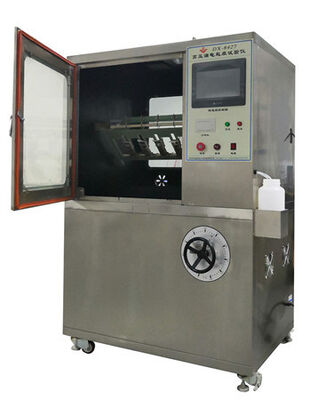

IEC60587 เครื่องทดสอบรอยและความผิดพลาด ASTMD2303 เครื่องทดสอบไอโซเลเตอร์

 IEC60587 เครื่องทดสอบไฟฟ้าแรงสูง AC เครื่องทดสอบรอยรั่ว ASTMD2303

ขอบเขตการใช้งาน:
เหมาะอย่างยิ่งสำหรับการทดสอบความต้านทานต่อร่องรอยทางไฟฟ้าและการกัดกร่อนของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ เครื่องใช้ในครัวเรือน และวัสดุของผลิตภัณฑ์ โดยจำลองการใช้สารมลพิษที่เป็นของเหลวและตัวอย่างที่มีความโน้มเอียงที่ความถี่กำลัง (48Hz-62Hz) เพื่อประเมินความต้านทานต่อร่องรอยทางไฟฟ้าและการกัดกร่อนของวัสดุฉนวนไฟฟ้าที่ใช้ภายใต้สภาพแวดล้อมที่รุนแรงผ่านการวัดความต้านทานต่อร่องรอยทางไฟฟ้าและการกัดกร่อน ภายใต้อิทธิพลของความชื้นและสิ่งสกปรกในผลิตภัณฑ์เครื่องใช้ไฟฟ้า การรั่วไหลของฉนวนอาจเกิดขึ้นระหว่างชิ้นส่วนที่มีประจุซึ่งมีขั้วต่างกันหรือระหว่างชิ้นส่วนที่มีประจุกับโลหะที่ต่อสายดิน ส่งผลให้เกิดอาร์คไฟฟ้าที่อาจทำให้เกิดความเสียหายและไฟฟ้าลัดวงจรในเครื่องใช้ไฟฟ้า หรือการกัดเซาะของวัสดุเนื่องจากการปล่อยประจุ และอาจถึงขั้นจุดไฟและทำให้เกิดไฟไหม้ได้ เครื่องทดสอบนี้เป็นการทดสอบแบบทำลายล้างที่ดำเนินการกับวัสดุฉนวนเพื่อจำลองสถานการณ์ข้างต้น ใช้ในการวัดและประเมินความต้านทานสัมพัทธ์ของฉนวนต่อการรั่วไหลและการติดตามภายใต้การกระทำของสนามไฟฟ้าและน้ำเจือปนที่แรงดันไฟฟ้าที่ระบุ เหมาะสำหรับวัสดุฉนวนไฟฟ้าที่เป็นของแข็งและผลิตภัณฑ์เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์ เครื่องใช้ในครัวเรือน เช่น เต้ารับรีเลย์ ฝาครอบสวิตช์ถ่ายโอน คอนแทคเตอร์ ฯลฯ

เป็นไปตามมาตรฐาน:

IEC60587,ASTMD2303.

พารามิเตอร์ทางเทคนิค:
1. อิเล็กโทรด: หนา 0.5 มม. วัสดุ: สแตนเลส;
2. ระยะห่างระหว่างอิเล็กโทรดบนและล่าง: 50.0 มม. ± 0.1;
3. แรงดันทดสอบ: 100V-6000V ปรับได้อย่างไม่มีที่สิ้นสุด;
4. ตัวควบคุมแรงดันไฟฟ้า: เอาต์พุต: ปรับได้ตั้งแต่ 0 ถึง 250V, ความจุ 5KVA;
5. เมื่อกระแสวงจรอยู่ที่ 60mA ให้ตัดเอาต์พุตแรงดันไฟฟ้าออก
6. เวลาในการทดสอบ: 6 ชั่วโมง;
7. ความแม่นยำในการวาง: 0.5%;
8. เสถียรภาพแรงดันไฟฟ้า: ± 1%;
9. ตัวควบคุมแรงดันไฟฟ้าความแม่นยำสูง: เอาต์พุต AC220V กำลัง 6000W ความแม่นยำ ± 1%;
10. การตัดสินการติดตาม: ตามมาตรฐาน GB/T653-2003/4.1.2 ให้ใช้แรงดันไฟฟ้า (2.5kV, 3 5kV และ 4.5kV) และหยดของเหลวที่ปนเปื้อนด้วยอัตราการไหลที่แน่นอน หากกระแสต่ำกว่า 60mA และไม่มีกระแสไฟฟ้าเป็นเวลา 6 ชั่วโมง ถือว่าไหลผ่านแล้ว
11. อุปกรณ์หล่น: ใช้ปั๊ม peristaltic ที่มีความแม่นยำของ Leifer โดยมีช่วงการไหล 0.00185 ถึง 20 มิลลิลิตรต่อนาที ความเร็วในการทำงาน 0.1 ถึง 50 รอบต่อนาที และข้อผิดพลาดความแม่นยำในการไหลน้อยกว่า 0.5%
12. แรงดันขาออก: AC/DC (สลับได้)
13. แชสซี: ทำจากสแตนเลส SUS304 (พื้นผิวแปรง);
14. ถังบำบัดน้ำเสียทำจากสแตนเลส 316 และติดตั้งอุปกรณ์ปิดผนึก
15. ปริมาตรคือ 0.56m3 และปริมาตรสตูดิโอคือ 900L * 650W * 950H (มม.)
16. ขนาดเครื่องมือ: 1200L * 750W * 1800H (มม.)
17. น้ำหนัก: ประมาณ 200กก

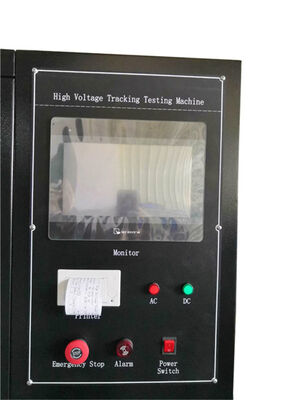

18. อุปกรณ์ควบคุม: ใช้การควบคุมหน้าจอสัมผัสของ Siemens PLC + Taiwan Weilun, การควบคุมที่แม่นยำ, ใช้งานง่าย, การออกแบบที่มีมนุษยธรรมอย่างเต็มที่, การสร้างรายงานอัตโนมัติหลังการทดสอบ, เครื่องพิมพ์ความร้อนแบบแผงสามารถพิมพ์ผลการทดสอบได้ทันเวลา
19. จำนวนกลุ่มทดลอง: ห้ากลุ่ม (ในระหว่างกระบวนการทดลอง ปั๊มหนึ่งตัวจะควบคุมหยดหนึ่งกลุ่ม ซึ่งไม่ส่งผลกระทบต่อกันในระหว่างขั้นตอนการทดสอบ และไม่พบเห็นได้ทั่วไปในตลาดที่ปั๊มหนึ่งควบคุมห้ากลุ่ม) (สามารถทดสอบแยกกันหรือร่วมกันได้)
