ห้องปฏิบัติการทดสอบ ดำเนินการทดสอบความต้านทานการลามของเปลวไฟในแนวตั้งบนตัวนำ อุปกรณ์ทดสอบ

เครื่องทดสอบการเผาไหม้สายไฟและสายเคเบิล

ขอบเขตการใช้งาน:

ใช้เพื่อประเมินความสามารถของสายไฟและสายเคเบิลแบบรวมกลุ่มหรือสายเคเบิลใยแก้วนำแสงที่ติดตั้งในแนวตั้งเพื่อยับยั้งการแพร่กระจายของเปลวไฟในแนวตั้งภายใต้เงื่อนไขที่ระบุ และกระบวนการใช้งานจำเป็นต้องทำงานร่วมกับหอขจัดฝุ่นควัน เครื่องทั้งหมดประกอบด้วยหลายส่วน เช่น ห้องทดสอบ แหล่งอากาศ บันไดเหล็ก ระบบฟอกไอเสีย และแหล่งกำเนิดประกายไฟ

เป็นไปตามมาตรฐาน:

ตามมาตรฐาน IEC60332-3-10- 2000

พารามิเตอร์ทางเทคนิค:

1. ห้องทดสอบ

2. แหล่งอากาศ

3. ประเภทบันไดเหล็ก

4. อุปกรณ์ฟอกไอเสีย

พารามิเตอร์ทางเทคนิค:

1. ขนาดของกล่องทดสอบคือ 1,000 (กว้าง) X2,000 (ลึก) X4,000 (สูง) มม. และตรงกลางเต็มไปด้วยกล่องวัสดุขนสัตว์

2. ด้านล่างของกล่องอยู่ห่างจากผนังด้านหน้า 150 มม. และมีช่องรับอากาศขนาด 800 (กว้าง)X400 (ลึก) มม.

3. ช่องระบายอากาศด้านบนมีขนาด 300 (กว้าง) X 1,000 (ลึก) มม.

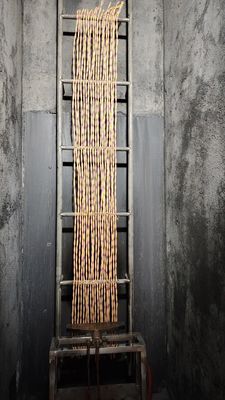

4. ขนาดบันไดสแตนเลสสตีลกว้าง 500 (กว้าง) X3,500 (สูง) มม. 1 ชิ้น

5. ขนาดบันไดสแตนเลสสตีลมาตรฐาน 800 (กว้าง) X3,500 (สูง) มม. 1 ชิ้น

6. อุปกรณ์หัวเผาโพรเพนมาตรฐาน 2 แถบ

7. อุปกรณ์ผสมก๊าซเวนทูรี 2 ชิ้น

8. เกจวัดแรงดันและอุปกรณ์ลดแรงดันสามารถปรับแรงดันโพรเพนและอากาศได้ถึง 0.1Mpa

9. โรตาเมตอร์ปรับและตั้งค่าอัตราการไหลของก๊าซ

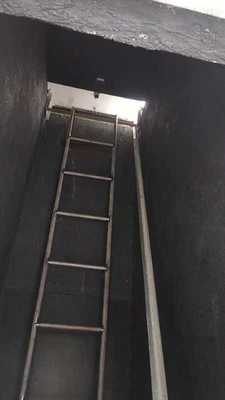

10. กล่องมีบันไดเหล็กและราวกันตก ซึ่งสะดวกสำหรับผู้ใช้ในการตรวจจับที่ด้านบน

11. ติดตั้งวาล์วบอลเพื่อปิดแหล่งอากาศด้วยตนเอง

12. ตั้งเวลาทดสอบการเผาไหม้โดยอัตโนมัติ และตัดแหล่งก๊าซโดยอัตโนมัติในเวลานั้น

13. เทอร์โมคัปเปิลบนผนังด้านในของกล่องสามารถแสดงอุณหภูมิภายในกล่องได้

14. ขนาดกล่องเผาไหม้: 1120 (กว้าง) X2195 (ลึก) X5077 (สูง) มม.

15. ขนาดกล่องควบคุม: 1280 (กว้าง) X770 (ลึก) X1200 (สูง) มม.

16. แหล่งจ่ายไฟ: AC 220V, 50/60Hz, 2A

17. แหล่งอากาศ: โพรเพน, อากาศ (จัดหาโดยลูกค้า)
