เครื่องทดสอบการเผาไหม้ของสายไฟและสายเคเบิลแบบรวมกลุ่ม, เครื่องทดสอบสายไฟและสายเคเบิลแบบรวมกลุ่มที่ติดตั้งในแนวตั้ง

DX8349 เครื่องทดสอบการเผาไหม้มัดสายไฟและสายเคเบิล

ขอบเขตการใช้งาน:

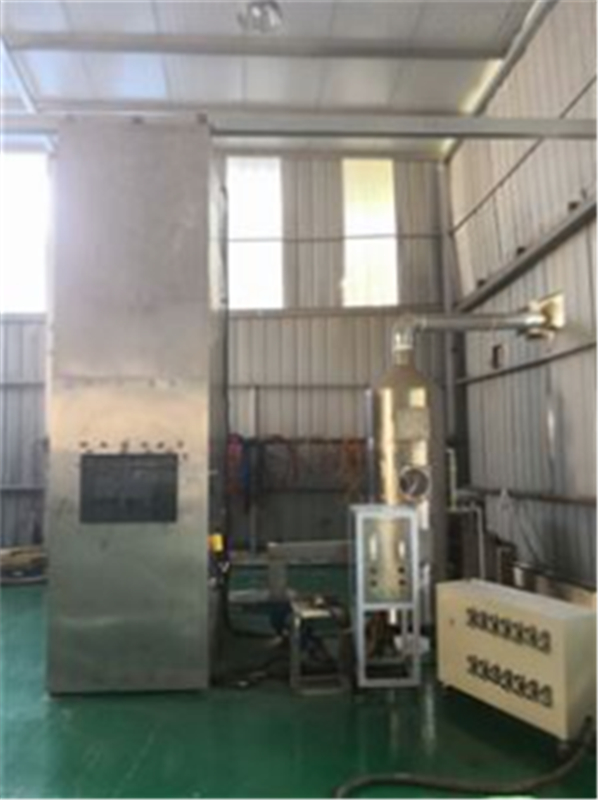

ใช้เพื่อประเมินความสามารถของสายไฟและสายเคเบิลที่ติดตั้งในแนวตั้ง หรือสายเคเบิลออปติก เพื่อยับยั้งการแพร่กระจายของเปลวไฟในแนวตั้งภายใต้เงื่อนไขที่กำหนด และกระบวนการใช้งานจำเป็นต้องร่วมมือกับหอกำจัดฝุ่นควัน เครื่องจักรทั้งหมดประกอบด้วยหลายส่วน เช่น ห้องทดสอบ แหล่งอากาศ บันไดเหล็ก ระบบฟอกไอเสีย และแหล่งกำเนิดประกายไฟ

เป็นไปตามมาตรฐาน:

ตามมาตรฐาน IEC60332-3-10-2018 "การทดสอบการเผาไหม้ของสายเคเบิลและสายเคเบิลออปติคัลภายใต้สภาวะเปลวไฟส่วนที่ 31: อุปกรณ์ทดสอบการกระจายเปลวไฟในแนวตั้งของสายไฟและสายเคเบิลที่ติดตั้งในแนวตั้ง" สามารถตอบสนองข้อกำหนดของ IEC60332-3-21:2000 การทดสอบเปลวไฟของสายเคเบิลและสายเคเบิลออปติคัลภายใต้สภาวะเปลวไฟ ส่วนที่ 32: การทดสอบการแพร่กระจายในแนวตั้งของเปลวไฟของสายไฟและสายเคเบิลที่ติดตั้งในแนวตั้งกคลาส F/R", IEC60332-3-22:2000 "การทดสอบการเผาไหม้ด้วยเปลวไฟของสายเคเบิลและสายเคเบิลออปติคัลภายใต้สภาวะเปลวไฟ ส่วนที่ 33: การทดสอบการแพร่กระจายในแนวตั้งของเปลวไฟในสายไฟและสายเคเบิลที่ติดตั้งในแนวตั้ง - คลาส A", IEC60332-3-24:2000 การทดสอบเปลวไฟของสายเคเบิลและสายเคเบิลออปติคัลภายใต้สภาวะเปลวไฟ ส่วนที่ 35: การทดสอบการแพร่กระจายในแนวตั้งของสายไฟและสายเคเบิลที่ติดตั้งในแนวตั้งคIEC60332-3-25:2000” การทดสอบเปลวไฟของสายเคเบิลและสายเคเบิลออปติกภายใต้สภาวะเปลวไฟส่วนที่ 36: การทดสอบการแพร่กระจายเปลวไฟของสายไฟและสายเคเบิลที่มัดรวมในแนวตั้งดี-

พารามิเตอร์ทางเทคนิค:

ห้องทดสอบ: อุปกรณ์ทดลองควรเป็นห้องรองรับตัวเองที่มีความกว้าง (1,000 ± 100) มม. ความลึก (2,000 ± 100) มม. และความสูง (4,000 ± 100) มม. ผนังด้านหลังและทั้งสองด้านของห้องทดสอบควรทำด้วยค่าสัมประสิทธิ์การถ่ายเทความร้อนประมาณ 0.7W?m2? ฉนวนกันความร้อน K-1, แผ่นเหล็กสแตนเลส USU304 หนา 1.5 มม., ใยแร่ฉนวนกันความร้อนหนา 65 มม. ตรงกลาง, แผ่นเหล็กสแตนเลส USU304 หนา 1.5 มม. ด้านนอก

2. แหล่งอากาศ:

ช่องอากาศเข้าติดตั้งเครื่องวัดความเร็วลมแบบดิจิตอล และอัตราการไหลของก๊าซในอากาศคือ (5,000±500) ลิตร/นาที

หลังจากการทดสอบเสร็จสิ้น: หากตัวอย่างยังคงเผาไหม้เป็นเวลาหนึ่งชั่วโมงหลังจากหยุดไฟ จะมีสัญญาณเตือนและอุปกรณ์บังคับให้หยุดการเผาไหม้เนื่องจากฝนตก

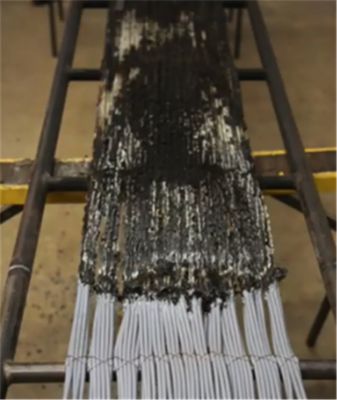

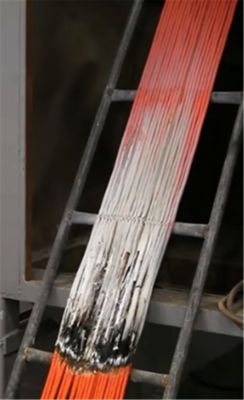

3. ประเภทบันไดเหล็ก: บันไดเหล็กมาตรฐานกว้าง (500±5) มม. (800±10) มม. บันไดเหล็กกว้าง (800±10) มม. ทำจากเหล็กกลมสแตนเลส USU304

4. อุปกรณ์ทำให้บริสุทธิ์:

ส่วนบนของห้องทดสอบมีเครื่องวัดความเร็วลมแบบดิจิตอลเพื่อให้แน่ใจว่าอัตราการไหลของลมน้อยกว่า 8M/S ซึ่งจะไม่ส่งผลต่อการไหลของอากาศในห้องทดสอบ

อุปกรณ์รวบรวมและล้างควัน: สแตนเลส SUS304 เส้นผ่านศูนย์กลาง 800 มม. สูง 3500 มม.

แหล่งกำเนิดประกายไฟ

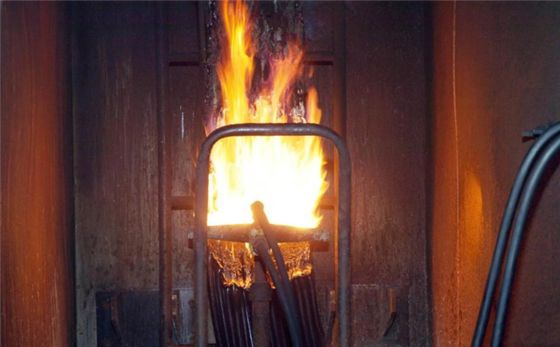

1. ประเภท: แหล่งกำเนิดประกายไฟควรประกอบด้วยเครื่องพ่นก๊าซโพรเพนแบบสายพานหนึ่งหรือสองเครื่อง และเครื่องวัดอัตราการไหลที่รองรับและเครื่องผสมเวนทูรี ควรเจาะพื้นผิวไฟด้วยแผ่นโลหะแบน 242 แผ่นที่มีเส้นผ่านศูนย์กลาง 1.32 มม. ระยะศูนย์กลางของรูเหล่านี้คือ 3.2 มม. และเซเป็นสามแถว แต่ละแถวคือ 81, 80 และ 81 กระจายในช่วงขนาดระบุ 257×4.5 มม. นอกจากนี้ ในแต่ละด้านของเครื่องพ่นจะมีการตัดรูเล็กๆ เป็นแถว และรูนำร่องเหล่านี้จะทำให้เปลวไฟลุกไหม้อย่างต่อเนื่อง หัวพ่นแต่ละอันควรติดตั้งอุปกรณ์ที่แม่นยำเพื่อควบคุมอัตราการไหลของโพรเพนและอากาศ สามารถใช้โรตามิเตอร์หรือมิเตอร์วัดอัตราการไหลของมวลได้

2. ควรวางหัวเป่าลมที่แหล่งกำเนิดประกายไฟในแนวนอน (75 ± 5) มม. ห่างจากพื้นผิวด้านหน้าของตัวอย่างสายเคเบิล (600 ± 5) มม. จากด้านล่างของห้องทดสอบ และสมมาตรกับแกนของบันไดเหล็ก จุดติดไฟของหัวเป่าลมควรอยู่ตรงกลางระหว่างขั้นบันไดเหล็กทั้งสองขั้น และอยู่ห่างจากปลายล่างของชิ้นงานอย่างน้อย 500 มม.

พารามิเตอร์ทางเทคนิค:

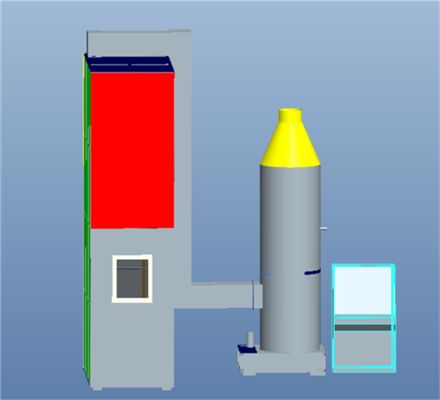

1. ขนาดของกล่องทดสอบคือ 1,000 (W) X2,000 (D) X4,000 (H) มม. และตรงกลางบรรจุด้วยกล่องวัสดุขนแร่

2. ก้นกล่องอยู่ห่างจากผนังด้านหน้า 150 มม. และมีช่องอากาศเข้า 800 (W)X400 (D)มม.

3. ช่องระบายอากาศด้านบน 300 (W) X 1,000 (D) มม.

4. บันไดสแตนเลสแบบกว้าง ขนาด 500(ก)x3,500(ส) จำนวน 1 อัน

5. บันไดสแตนเลสขนาดมาตรฐาน 800 (ก) X3,500 (ส) 1 ชิ้น

6. อุปกรณ์เครื่องเขียนโพรเพนมาตรฐาน 2 ชิ้น

7. อุปกรณ์ผสมก๊าซเวนทูรี 2 เครื่อง

8. เกจวัดความดันและอุปกรณ์วาล์วลดความดันสามารถปรับแรงดันโพรเพนและอากาศเป็น 0.1Mpa

9. rotameter จะปรับและกำหนดอัตราการไหลของก๊าซ

10. กล่องมีบันไดและราวบันไดเหล็กซึ่งสะดวกสำหรับผู้ใช้ในการตรวจจับที่ด้านบน

11. ติดตั้งบอลวาล์วเพื่อปิดแหล่งอากาศด้วยตนเอง

12. ตั้งเวลาทดสอบการเผาไหม้โดยอัตโนมัติและตัดแหล่งก๊าซโดยอัตโนมัติในขณะนั้น

13. เทอร์โมคัปเปิ้ลที่ผนังด้านในของกล่องสามารถแสดงอุณหภูมิภายในของกล่องได้

14. ขนาดกล่องเผาไหม้: 1120 (W) X2195 (D) X5077 (H) มม.

15. ขนาดกล่องควบคุม: 1280 (W) X770 (D) X1200 (H) มม.

16. แหล่งจ่ายไฟ: AC 220V, 50/60Hz, 2A

17. แหล่งอากาศ: โพรเพน, อากาศ (จัดเตรียมโดยลูกค้า)

หอกำจัดฝุ่นควัน:

ส่วนใหญ่จะใช้เพื่อสร้างก๊าซไอเสียในกระบวนการทดลอง และก๊าซที่ปล่อยออกมาหลังจากผ่านการประมวลผลโดยหอกำจัดฝุ่นควันนั้นตรงตามข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อม

วัสดุ: ตัวฟอกทั้งตัวทำจากวัสดุ PP ไม่มีส่วนประกอบที่เป็นโลหะในระบบ และมีความต้านทานกรดและด่างและความต้านทานการกัดกร่อนสูงมาก

ชั้นของเหลวหมุนเวียน: สามารถเติมน้ำประปาหรือเติมน้ำยาล้างได้ ผลน้ำยาล้างจะดีกว่า เพื่อป้องกันไม่ให้ของเสียไหลลงสู่การกัดกร่อนของด้านล่างของหอซักล้าง

ชั้นอากาศ: ก๊าซไอเสียที่ปล่อยออกมาในกระบวนการผลิตหรือขั้นทดลองที่ต้องบำบัด และชั้นอากาศเชื่อมต่อกับช่องอากาศเพื่อให้ของเสียเข้าสู่ชั้นอากาศ

ชั้นบรรจุ: วัสดุไส้กรองของเครื่องฟอกทำจากลูกบอลรูกลางชนิด PP sea urchin ซึ่งมีรูปร่างเป็นรูปทรง TELLERTT หลายฟัน และมีหน้าต่างบนพื้นผิวของชั้นไส้กรองซึ่งสะดวกในการทำความสะอาดลูกบอลในชั้นไส้กรอง หน้าที่หลักของชั้นเติมคือการกระจายก๊าซไอเสียในชั้นอากาศและทำให้เป็นของเสียที่กระจายตัวเพื่อให้สามารถทำความสะอาดก๊าซไอเสียในชั้นสเปรย์น้ำได้อย่างเต็มที่

ชั้นสเปรย์น้ำ: หัวฉีดน้ำในชั้นสเปรย์น้ำใช้การหมุน PP120 องศาโดยไม่อุดตันหัวฉีดครอบคลุมพื้นที่ 95% และชั้นสเปรย์น้ำมีหน้าต่างอิสระเพื่ออำนวยความสะดวกในการตรวจสอบสภาพการทำงานของหัวฉีดน้ำ;

ชั้นป้องกันหมอก: สามารถกรองสิ่งสกปรกในอากาศได้อย่างมีประสิทธิภาพ และในขณะเดียวกัน ยังสามารถป้องกันผลึกหมอกน้ำในก๊าซไอเสียไม่ให้กัดกร่อนผนังด้านในของเครื่องฟอก

ปั๊มหมุนเวียน: ปั๊มหมุนเวียนทำให้ของเหลวในชั้นของเหลวหมุนเวียนไหลเวียนผ่านหัวฉีดเพื่อประหยัดน้ำ

ขนาด: 1500 (กว้าง) × 1,000 (ลึก) × 3000 (สูง) มม.

แหล่งจ่ายไฟ: AC 380V 3 เฟส, 50/60Hz, 10A.
