ส่วน 1: ภาพรวมส่วนประกอบของระบบและการใช้งาน

ระบบประกอบด้วยส่วนประกอบดังต่อไปนี้ :

ฟังก์ชันของห้องทดสอบคือการจัดเตรียมสภาพแวดล้อมการทดสอบ เช่น อุณหภูมิคงที่สูงและต่ำ สลับอุณหภูมิสูงและต่ำ

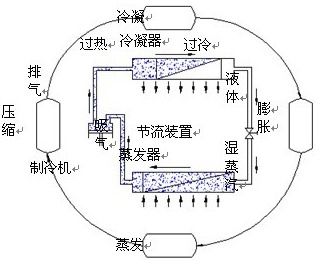

ประกอบด้วยระบบทำความเย็น ระบบทำความร้อน ระบบท่อลม ระบบควบคุม อุปกรณ์ป้องกันความปลอดภัยของระบบ ฯลฯ

ส่วนที่ 2: ตัวชี้วัดทางเทคนิคหลักของห้องทดสอบ

ขนาดห้องทำงาน 500480 สี 64K500480 สี 64K600 มม.(ลึก × กว้าง480 สี 64Kสูง)

ขนาดภายนอก 970480 สี 64K1050480 สี 64K1750 มม. (ลึก × กว้าง480 สี 64Kสูง)

ช่วงอุณหภูมิ -0°C ~ +150°C (เมื่อไม่มีโหลดและอยู่ในสถานะคงที่)

ความผันผวนของอุณหภูมิ ≤±0.5°C (เมื่อไม่มีโหลดและอยู่ในสถานะคงที่)

ความสม่ำเสมอของอุณหภูมิ ≤1°C (เมื่อไม่มีโหลดและอยู่ในสถานะคงที่)

อัตราการทำความเย็น จากอุณหภูมิห้องถึง 150C;                                     C, ประมาณ 45 นาที (ช่วง 20C;                                     C~100C;                                     C, ไม่มีโหลด, กระบวนการทำความร้อนแบบไม่เชิงเส้นทั้งหมด)

ความเร็วลม 1.7 ~ 2.5 ม./วินาที

ดัชนีข้างต้นวัดที่อุณหภูมิแวดล้อม ≤25C;                                     C, ความดันบรรยากาศ, ไม่มีโหลด, สภาพที่ไม่มีโหลด และห่างจากผนังด้านในของกล่อง 1/6 ของพื้นที่

กำลังไฟ  ประมาณ 4.5Kw

ช่วงความเร็วลม 0.02~3 ม./วินาที

แหล่งจ่ายไฟ 220V1%RH;10%V;50Hz

พื้นที่ซึมผ่านความชื้น   3000 มม.² (มาตรฐาน ASTME96) 6 ชิ้น

ความสามารถในการให้ความชื้น ≥250 มล./ชม.

ช่วงความชื้น 20%~98%RH(AT+25°C~+85°C)98%RH (ไม่มีแหล่งความร้อนระหว่างการทดสอบความร้อนชื้น)

14. ข้อผิดพลาดความชื้น:≤+2~-3.0%RH (ความชื้น >75%RH) (ในสถานะคงที่)

≤±5.0%RH (ความชื้น ≤75%RH) (ในสถานะคงที่)

15. เป็นไปตามมาตรฐานและวิธีการทดสอบที่เกี่ยวข้อง MIL-STD-2164/(E/C),GB/T12704,ASTME96,JIS L1099,GB/T2423.4-93, GB/T2423.34-86 ,GJB150.9-86

หน่วยหลัก อุปกรณ์เสริม และซอฟต์แวร์ทดสอบ:

ใบรับรองผลิตภัณฑ์ 1 ชิ้น

คู่มือการใช้งานผลิตภัณฑ์ 1 ชุด

บัตรรับประกัน 1 ชุด

เทอร์โมมิเตอร์ 1

สายไฟ 1

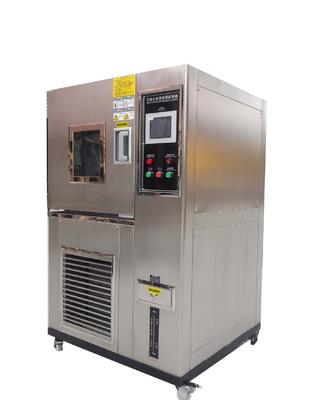

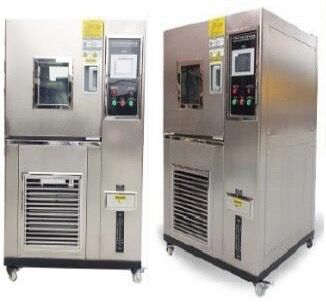

ส่วนที่ 3: คำอธิบายแผนการออกแบบและการผลิตห้องทดสอบการซึมผ่านความชื้นของผ้าแบบตั้งโปรแกรมได้

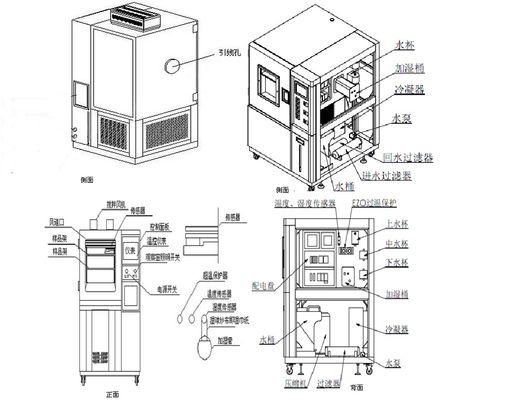

 รูปแบบโครงสร้าง: กล่าวคือ ห้องทดสอบ ระบบทำความเย็น ระบบปรับอากาศ ตู้ควบคุมไฟฟ้า และชุดทำความเย็นเป็นส่วนหนึ่งเดียวกัน ชุดทำความเย็นอยู่ที่ด้านล่างของกล่อง และส่วนควบคุมไฟฟ้าจะอยู่ที่ด้านข้างของห้องทดสอบเพื่อความสะดวกในการใช้งาน

ห้องทำงาน: ติดตั้งเครื่องทำความร้อน เครื่องระเหยทำความเย็น มอเตอร์เป่าลม ใบพัดลม ท่อลม และอุปกรณ์อื่นๆ

รูทดสอบ: ด้านข้างของห้องทดสอบมีรูร้อยสายเคเบิล 1 รู และมีขนาด 50 มม.

วัสดุกล่องด้านใน: ทำจากแผ่นสแตนเลสสตีลกระจก SUS304 หนา 1 มม. คุณภาพสูง

วัสดุกล่องด้านนอก : แผ่นสแตนเลสสตีลขัดเงาคุณภาพดี หนา 1 มม. ทำความสะอาดง่ายและมีอายุการใช้งานยาวนาน

วัสดุฉนวน: วัสดุฉนวนทำจากโฟมโพลียูรีเทน หนา 100 มม. ประสิทธิภาพฉนวนกันความร้อนดี และพื้นผิวด้านนอกของห้องทดสอบไม่เกิดน้ำแข็งหรือการควบแน่น

การกำหนดค่ากล่องด้านใน: ห้องทำงานมีชั้นวางสแตนเลสสตีลปรับระดับความสูงได้

ท่อระบายน้ำ: กล่องมีท่อระบายน้ำคอนเดนเสท

ด้านล่างของกล่อง: มีช่องระบายน้ำที่ด้านล่างเพื่อให้ของเหลวในกล่องไหลออกได้อย่างอิสระและราบรื่น กล่าวคือ ของเหลวไม่สามารถสะสมที่ด้านล่างของกล่องได้ มีถังน้ำอยู่ใต้กล่องพร้อมระดับน้ำ ถังน้ำจะเต็มไปด้วยน้ำกลั่น น้ำบริสุทธิ์ ไม่ควรใช้น้ำประปาหรือน้ำบรรจุขวด เพราะจะถูกสารในน้ำประปาอุดตัน

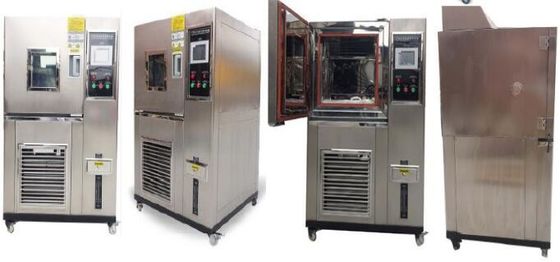

ประตู: ดีไซน์ประตูบานเดียว ใช้แถบซีลยางซิลิโคน ทนอุณหภูมิสูงและต่ำ ป้องกันการเสื่อมสภาพ ประสิทธิภาพการซีลดี เพื่อป้องกันการควบแน่นหรือน้ำแข็งเกาะที่ขอบวงกบประตูและประตูระหว่างการทดสอบอุณหภูมิต่ำ ขอบวงกบประตูและประตูมีอุปกรณ์ละลายน้ำแข็งด้วยไฟฟ้า และอุปกรณ์ฮาร์ดแวร์ เช่น ตัวล็อคประตูและบานพับเป็นอุปกรณ์ดั้งเดิมของ "KUNLONG"

มือจับประตู: ใช้โครงสร้างแบบหัวเข็มขัดและดึง เปิดบานเดียว บานพับซ้าย มือจับขวา เปิดด้วยคันโยก สะดวกและง่ายต่อการสลับ สวยงามและสง่างาม

หน้าต่างสังเกตการณ์: ประตูห้องทดสอบมีหน้าต่างสังเกตการณ์แบบกระจกฉนวนพร้อมระบบทำความร้อนและป้องกันน้ำแข็งขนาด 400480 สี 64K500 มม. (กว้าง × สูง) พร้อมฝาครอบหน้าต่างสังเกตการณ์ป้องกันรังสี UV และอุปกรณ์ทำความร้อนและป้องกันน้ำแข็ง ติดตั้งบนประตูห้องทดสอบ

ไฟตรวจสอบ: หน้าต่างสังเกตการณ์มีหลอดฮาโลเจน 20W (AC12V) พร้อมแหล่งกำเนิดแสงสังเกตการณ์ควบคุมอายุการใช้งานยาวนาน

อุปกรณ์เคลื่อนที่: ล้อเลื่อนแบบเคลื่อนที่ได้สี่ล้อสามารถยึดได้

อุปกรณ์ปรับระดับตำแหน่ง:เพื่อให้แน่ใจว่าห้องทดสอบทำงานได้อย่างราบรื่น

หน่วยหลัก อุปกรณ์เสริม และซอฟต์แวร์ทดสอบ:

ใบรับรองผลิตภัณฑ์ 1 ชิ้น

คู่มือการใช้งานผลิตภัณฑ์ 1 ชุด

บัตรรับประกัน 1 ชุด

เทอร์โมมิเตอร์ 1

สายไฟ 1

เงื่อนไขการใช้งานอุปกรณ์

การให้ความชื้นด้วยน้ำ: น้ำบริสุทธิ์ น้ำกลั่น น้ำปราศจากไอออน ค่าความต้านทาน ≥ 500 โอห์ม-เมตร

วิธีการทำความเย็น: วิธีการระบายความร้อนด้วยอากาศ: อุณหภูมิแวดล้อม +5~+28C;                                     C เหมาะสม

แรงดันไฟฟ้า: AC 220V1%RH;10%, 50 Hz, สามเฟส สี่สาย + สายดิน

อุณหภูมิแวดล้อม: 0~40°C

ความชื้นแวดล้อม: < 85%RH

ความดันบรรยากาศ : 86~106Kpa.

ข้อกำหนดสถานที่: ควรวางอุปกรณ์ในแนวนอนในห้องทดสอบที่มีการระบายอากาศดี โดยมีพื้นที่เพียงพอรอบๆ เพื่อการใช้งานและการบำรุงรักษา

เงื่อนไขพื้นที่: ห้องทดสอบควรห่างจากห้องโดยรอบอย่างน้อย 200 มม. และอุปกรณ์ควรเปิดและปิดได้ตามปกติ

สภาพแวดล้อม: ไม่มีการสั่นสะเทือนอย่างรุนแรง ไม่มีสัญญาณรบกวนจากสนามแม่เหล็กไฟฟ้าแรงสูง ไม่มีฝุ่นเข้มข้นและสารกัดกร่อน ไม่มีแสงแดดโดยตรงหรือรังสีอื่นๆ จากแหล่งความร้อนรอบๆ สถานที่ตั้งอุปกรณ์

ความถี่และข้อผิดพลาด: 501%RH;0.5Hz

แรงดันไฟฟ้าและข้อผิดพลาด: AC 220V1%RH;10%V

สวิตช์หลัก : ต้องใช้พื้นที่แยกต่างหาก

รายละเอียดส่วนประกอบหลัก

แผงควบคุม

 คุณสมบัติคอนโทรลเลอร์ TEMI850

1. หน้าจอสัมผัสสี

2. โหมดควบคุมสองโหมด (ค่าคงที่/โปรแกรม)

3. ประเภทเซ็นเซอร์: เซ็นเซอร์ PT100

4. โหมดเอาต์พุต: เอาต์พุตควบคุม PID; เอาต์พุตแอนะล็อก (4-20mA); เอาต์พุตรีเลย์แบบ ON/OFF (เลือกได้ตั้งแต่ 1-5V)/(0-10V) อินพุตเสริมสัญญาณสวิตช์ 8 ช่อง (การกำหนดค่าพื้นฐาน 10 รีเลย์, รีเลย์เสริม 20 ตัว);

5. ช่วงการวัดอุณหภูมิ: -90.00

°C;                                     °C;                                     °C;                                     °C;                                     ±1%RH;°C;                                     6. ช่วงการวัดความชื้น: 1.0%--100%RH, ข้อผิดพลาด

±1%RH;7. ช่วงการวัด: สามารถตั้งค่าได้ตามต้องการ และสามารถปรับแต่งฟังก์ชันพิเศษได้;

8. การแก้ไขโปรแกรม: สามารถตั้งโปรแกรมได้ 12 กลุ่ม และแต่ละกลุ่มสามารถตั้งโปรแกรมได้สูงสุด 10 ส่วน และสามารถตั้งค่าให้ทำงานเป็นวงจรได้;

9. อินเทอร์เฟซการสื่อสาร: (RS232/RS485, ระยะทางการสื่อสารที่ยาวที่สุดคือ 1.2 กม. [ไฟเบอร์ออปติกสามารถไปถึง 30 กม.]);

10. ภาษาอินเทอร์เฟซ ภาษาหน้าจอสัมผัสสี: จีน/อังกฤษ

11. ความละเอียด TFT: 800

×480 สี 64Kข้อมูลบริษัท

1. การสนับสนุนทางเทคนิคระดับมืออาชีพ.

2. ประสบการณ์มากมายในการขนส่งตู้คอนเทนเนอร์จำนวนมากในท่าเรือทะเลของจีน.

3. จัดส่งรวดเร็วโดยบริษัทขนส่งที่มีชื่อเสียง.

4. บริการที่เหมาะสมพร้อมอีเมลหลังการจัดส่ง.

5. เราเป็นผู้ผลิตอุปกรณ์ทดสอบมืออาชีพในประเทศจีน มีประสบการณ์และทักษะมากมาย และยังมีผลิตภัณฑ์ที่มีคุณภาพสม่ำเสมออีกด้วย.

6. บริการหลังการขายทันเวลา

บริการของเรา

1. เรารับประกันว่าสินค้าเป็นไปตามข้อกำหนดด้านคุณภาพ ข้อมูลจำเพาะ และประสิทธิภาพที่ระบุในสัญญาอย่างครบถ้วน;

2. ก่อนจัดส่ง เราจะทำการทดสอบผลิตภัณฑ์อย่างแม่นยำและครอบคลุมเพื่อให้แน่ใจว่าอุปกรณ์ทำงานได้ดี บรรจุภัณฑ์ตามความต้องการของคุณ แนบรูปภาพก่อนจัดส่งเพื่อยืนยัน จัดส่งตรงเวลา และจัดเตรียมเอกสารการจัดส่งอย่างมืออาชีพ;

3. เราจะให้บริการที่มีคุณภาพแก่คุณทันที ตอบกลับภายใน 48 ชั่วโมงหลังจากได้รับข้อความคุณภาพ และจัดเตรียมโซลูชันที่เหมาะสมภายใน 3 วันทำการ;

4. หลังจากการยอมรับ วิศวกรของเราจะให้บริการด้านเทคนิคอย่างมืออาชีพโดยไม่เสียค่าใช้จ่าย เช่น การแนะนำและสอนผ่านวิดีโอ และการแนะนำและสอน ณ สถานที่หากจำเป็น;

5. เราให้ระยะเวลาการรับประกัน 12 เดือน และในกรณีที่เกิดปัญหาด้านคุณภาพในช่วงระยะเวลาการรับประกันผลิตภัณฑ์ (ซึ่งไม่ได้เกิดจากปัจจัยของมนุษย์) เรารับประกันว่าจะให้บริการซ่อมแซม บำรุงรักษา และเปลี่ยนชิ้นส่วนที่เสียหายและมีข้อบกพร่องโดยไม่เสียค่าใช้จ่าย;
