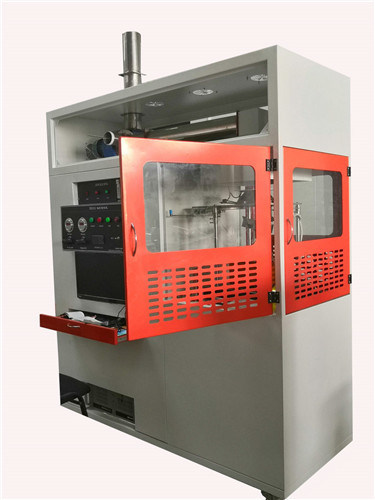

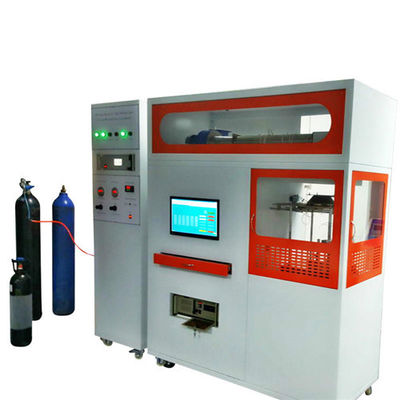

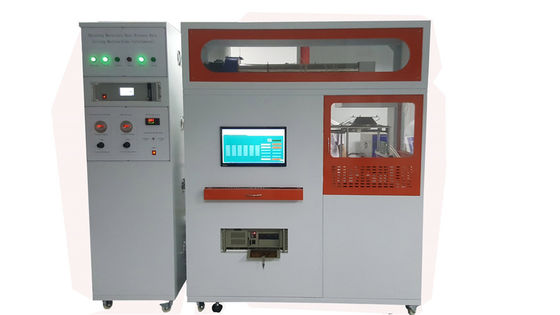

เครื่องทดสอบในห้องปฏิบัติการ Cone Calorimeter ตามมาตรฐาน ISO5660-1

เครื่องทดสอบในห้องปฏิบัติการกรวยแคลอรี่มาตรฐาน ISO5660-1

1. มาตรฐานอุปกรณ์:

เป็นไปตามวิธีทดสอบที่ระบุใน GB/T16172-2007 "วิธีทดสอบอัตราการปล่อยความร้อนของวัสดุก่อสร้าง" และ ISO5660-1:2002 "วิธีทดสอบอัตราการปล่อยความร้อนของวัสดุก่อสร้าง"

2. ตขอบเขตการใช้งานของเขา:

ปริมาณการใช้ออกซิเจนที่คำนวณโดยความเข้มข้นของออกซิเจนในการไหลของก๊าซของผลิตภัณฑ์การเผาไหม้และอัตราการปล่อยความร้อนของผลิตภัณฑ์การเผาไหม้ระหว่างการเผาไหม้ อัตราการปล่อยความร้อนของวัสดุยังเป็นพารามิเตอร์ที่สำคัญที่สุดในประสิทธิภาพการเผาไหม้ของวัสดุ และอัตราการปล่อยความร้อนในกระบวนการเผาไหม้ของวัสดุมีความสำคัญอย่างยิ่งในการทำนายอันตรายจากไฟไหม้และการป้องกันสารหน่วงไฟ

3. สภาพการทำงาน:

1. อุณหภูมิสภาพแวดล้อมการทำงาน: 0°C-50°C

2. ความชื้นในสภาพแวดล้อมการทำงาน: <80%

3. แหล่งจ่ายไฟ: 380V ± 50%, 50Hz ± 2%

4.พารามิเตอร์ประสิทธิภาพหลัก:

1. กรวยรังสี: พลังงานความร้อน: 5Kv, ความเข้มของรังสี: 100Kw/m2 พร้อมเทอร์โมคัปเปิ้ลสามตัวเพื่อวัดอุณหภูมิ

2. ระบบไอเสีย: ประกอบด้วยพัดลมแบบแรงเหวี่ยง, เครื่องดูดควัน, ท่ออากาศเข้าและท่อไอเสียของพัดลมและเครื่องวัดการไหลของแผ่นปาก

จำนวนกล่องตัวอย่างสูงสุดคือ 100 มม. * 100 มม. * 50 มม.

3. ปริมาณไอเสีย: 0.012m3/s~0.035m3/s (ปรับได้)

4. ความละเอียดของค่าเวลา: ข้อผิดพลาด 1 วินาที <1 วินาที / n

5. เครื่องวิเคราะห์ออกซิเจน: ช่วงการวัด: 0-25%

6. ติดตั้งปั๊มเก็บตัวอย่างและตัวกรองควัน

7. การไหลของก๊าซใช้ตัวควบคุมการไหลคุณภาพสูงที่นำเข้า

8. แรงดันไฟฟ้าติดไฟ: 220V, อิเล็กโทรดคู่เพื่อความปลอดภัยของการทดสอบ

9. การไหลของไอเสียควัน: พัดลมดูดควันใช้การควบคุมการแปลงความถี่ ซึ่งสามารถปรับอัตราการไหลของควันอัตโนมัติที่ 0.012m3/s~0.035 m3/s

10. ระบบควบคุม: โปรแกรมควบคุมการตรวจจับและการ์ดควบคุมการรับข้อมูล ZWH4500 ใช้เพื่อรับรู้การรับและประมวลผลข้อมูลอัตโนมัติ การจัดเก็บข้อมูล และผลการวัดเอาต์พุต

11. อุปกรณ์ถูกควบคุมได้สองวิธี: แบบแมนนวลและแบบอัตโนมัติ และสามารถเปลี่ยนเป็นโหมดแมนนวลเพื่อใช้งานได้

12. อุปกรณ์มีล้อเลื่อนซึ่งสะดวกสำหรับผู้ใช้ในการเคลื่อนย้ายอุปกรณ์

13. ระบบไอเสีย: พัดลมแปลงความถี่ใช้เพื่อควบคุมการไหลของไอเสียและควบคุมอัตโนมัติผ่านไมโครคอมพิวเตอร์ มิเตอร์วัดการไหลแบบปากในตัวจะวัดอัตราการไหลของไอเสีย เพื่อให้อัตราการไหลของไอเสียมีความแม่นยำสูง

14. อุปกรณ์ชั่งน้ำหนัก: ใช้โหลดเซลล์ที่มีความแม่นยำสูง เวลาตอบสนองที่รวดเร็ว ความแม่นยำในการชั่งน้ำหนัก 0.1g ความละเอียด 0.01g

15. ปั๊มไดอะแฟรมทางเข้า อัตราการไหล: 33 ลิตร/นาที สุญญากาศ: 700 มม.ปรอท ความดัน: 2.5 บาร์

16. หัวกรองของตัวกรองควันนำเข้าประกอบด้วย PTFE แข็ง และด้านในเป็นวัสดุกรอง PTFE 0.5um

17. หัวกรองของตัวกรองความชื้นที่นำเข้าประกอบด้วย PTFE แข็งและสามารถระบายของเหลวด้านล่างผ่านปั๊มรีดท่อได้

18. คอนเดนเซอร์คอมเพรสเซอร์ Taikang ที่นำเข้าความสามารถในการทำความเย็น 320kJ / h ความเสถียรของจุดน้ำค้าง 0.1 องศาการเปลี่ยนแปลงแบบคงที่ของจุดน้ำค้าง 0.1K เกรดการป้องกัน IP20

19. ระบบควบคุมเครื่องมือ: ระบบการวัดและควบคุมคอมพิวเตอร์โดยใช้การควบคุมด้วยคอมพิวเตอร์และการประมวลผลข้อมูลส่วนใหญ่ประกอบด้วยซอฟต์แวร์การวัดและควบคุม ฮาร์ดแวร์ คอมพิวเตอร์ เครื่องพิมพ์ ฯลฯ

20. ซอฟต์แวร์ควบคุมการวัด: สามารถทำงานภายใต้ระบบปฏิบัติการ Windows ที่หลากหลาย และข้อมูลการทดสอบใช้โหมดการจัดการฐานข้อมูลเพื่อให้การรับข้อมูลและการประมวลผลของการทดลองเสร็จสมบูรณ์ บันทึกข้อมูลและส่งออกผลการวัด และบันทึกข้อมูลการทดสอบทั้งหมดโดยอัตโนมัติ

21. มีอินเทอร์เฟซการพิมพ์รายงานที่หลากหลาย ผู้ใช้สามารถแก้ไขรายงานในรูปแบบใดก็ได้ตามต้องการ และพิมพ์ออกมา

22. แพคเกจซอฟต์แวร์ยังประกอบด้วยซอฟต์แวร์เครื่องมืออื่นๆ เช่น กล่องเครื่องมือการดีบัก โปรแกรมประมวลผลแบบแบตช์ ฯลฯ

23. หัวกรองของตัวกรองความชื้นที่นำเข้าประกอบด้วย PTFE แข็งและสามารถระบายของเหลวด้านล่างผ่านปั๊มรีดท่อได้

24. คอนเดนเซอร์คอมเพรสเซอร์ Taikang ที่นำเข้าความจุความเย็น 320kJ / h ความเสถียรของจุดน้ำค้าง 0.1 องศาการเปลี่ยนแปลงแบบคงที่ของจุดน้ำค้าง 0.1K เกรดการป้องกัน IP20

25. ระบบควบคุมเครื่องมือ: ระบบการวัดและควบคุมคอมพิวเตอร์โดยใช้การควบคุมด้วยคอมพิวเตอร์และการประมวลผลข้อมูลส่วนใหญ่ประกอบด้วยซอฟต์แวร์การวัดและควบคุม ฮาร์ดแวร์ คอมพิวเตอร์ เครื่องพิมพ์ ฯลฯ

26. ซอฟต์แวร์ควบคุมการวัด: สามารถทำงานภายใต้ระบบปฏิบัติการ Windows ที่หลากหลาย และข้อมูลการทดสอบใช้โหมดการจัดการฐานข้อมูลเพื่อให้การรับข้อมูลและการประมวลผลของการทดลองเสร็จสมบูรณ์ บันทึกข้อมูลและส่งออกผลการวัด และบันทึกข้อมูลการทดสอบทั้งหมดโดยอัตโนมัติ

27. มีอินเทอร์เฟซการพิมพ์รายงานที่หลากหลาย ผู้ใช้สามารถแก้ไขรายงานในรูปแบบใดก็ได้ตามต้องการ และพิมพ์ออกมา

28. แพคเกจซอฟต์แวร์ยังประกอบด้วยซอฟต์แวร์เครื่องมืออื่นๆ เช่น กล่องเครื่องมือการดีบัก โปรแกรมประมวลผลแบบแบตช์ ฯลฯ

เครื่องพิมพ์เลเซอร์ขาวดำ ยี่ห้อ.

29. อุปกรณ์เสริมและข้อมูลทางเทคนิค

30. การกำหนดค่าอุปกรณ์ที่สมบูรณ์, สายไฟ 220V/16A (3000W) ยาว 5 ม., ช่องเสียบ 6 ตำแหน่ง 24 รู พร้อมช่องเสียบป้องกันการรั่วไหล 3

31. ข้อมูลที่ครบถ้วน 1 ชุด (ข้อกำหนด คู่มือการบำรุงรักษา คำอธิบายสภาพการติดตั้ง รายงานการทดสอบโรงงานเครื่องมือ ฯลฯ) ที่รองรับเครื่องมือ

32. ขนาด: สูง 2000 มม. * ยาว 1600 มม. * กว้าง 700 มม. (บวกกล่อง 1.9 * 0.9 * 2.2 ม.)

33. น้ำหนัก: 480กก

ยินดีต้อนรับเพื่อเยี่ยมชมโรงงานของเราเพื่อเที่ยวชม!

DX8348A เครื่องวัดความร้อนแบบกรวย.pdf
