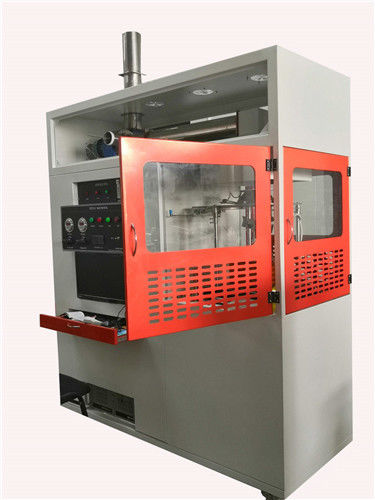

เครื่องทดสอบในห้องปฏิบัติการ Cone Calorimeter ตามมาตรฐาน ISO5660-1

DX8348ACเครื่องวัดแคลอรีมิเตอร์ 1 เครื่อง

1. มาตรฐานอุปกรณ์:

เป็นไปตามวิธีการทดสอบที่ระบุใน GB/T16172-2007 "วิธีการทดสอบอัตราการปล่อยความร้อนของวัสดุก่อสร้าง" และ ISO5660-1:2002 "วิธีการทดสอบอัตราการปล่อยความร้อนของวัสดุก่อสร้าง"

2. Tขอบเขตการใช้งาน:

การบริโภคออกซิเจนคำนวณโดยความเข้มข้นของออกซิเจนในกระแสแก๊สของผลิตภัณฑ์จากการเผาไหม้และอัตราการปล่อยความร้อนของผลิตภัณฑ์จากการเผาไหม้ในระหว่างการเผาไหม้ อัตราการปล่อยความร้อนของวัสดุยังเป็นพารามิเตอร์ที่สำคัญที่สุดในการเผาไหม้ของวัสดุ และอัตราการปล่อยความร้อนในกระบวนการเผาไหม้ของวัสดุมีความสำคัญอย่างยิ่งในการทำนายอันตรายจากไฟไหม้และการรักษาป้องกันการหน่วงไฟ

3. สภาพการทำงาน:

1. อุณหภูมิสภาพแวดล้อมในการทำงาน: 0°C-50°C

2. ความชื้นในสภาพแวดล้อมในการทำงาน: <80%

3. แหล่งจ่ายไฟ: 380V±50%, 50Hz±2%

4. พารามิเตอร์ประสิทธิภาพหลัก:

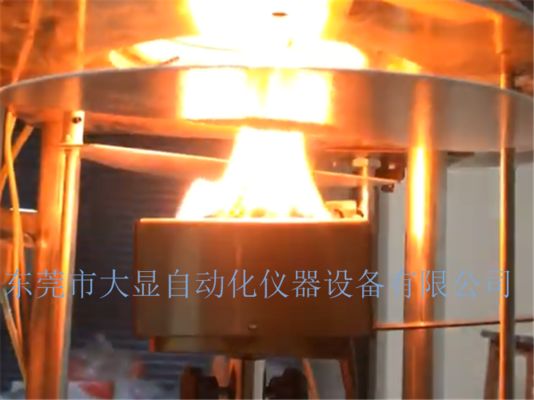

1. กรวยรังสี: กำลังไฟ: 5Kv, ความเข้มของรังสี: 100Kw/m2, พร้อมเทอร์โมคัปเปิลสามตัวเพื่อวัดอุณหภูมิ

2. ระบบไอเสีย: ประกอบด้วยพัดลมแบบแรงเหวี่ยง, ฝาครอบควัน, ท่ออากาศเข้าและไอเสียของพัดลม และมิเตอร์วัดการไหลแบบแผ่นออริฟิส

ขนาดสูงสุดของกล่องตัวอย่างคือ 100 มม.*100 มม.*50 มม.

3. ปริมาณไอเสีย: 0.012m3/s~0.035m3/s (ปรับได้)

4. ความละเอียดของค่าเวลา: ข้อผิดพลาด 1 วินาที<1s>

5. เครื่องวิเคราะห์ออกซิเจน: ช่วงการวัด: 0-25%

6. พร้อมปั๊มตัวอย่างและตัวกรองควัน

7. การไหลของแก๊สใช้ตัวควบคุมการไหลคุณภาพสูงนำเข้า

8. แรงดันไฟฟ้าจุดระเบิด: 220V, ขั้วไฟฟ้าคู่, เพื่อความปลอดภัยในการทดสอบ

9. การไหลของไอเสีย: พัดลมดูดควันใช้การควบคุมความถี่ ซึ่งสามารถตระหนักถึงการปรับอัตราการไหลของควันโดยอัตโนมัติที่ 0.012m3/s~0.035 m3/s

10. ระบบควบคุม: โปรแกรมควบคุมการตรวจจับและ ZWH4500 การ์ดควบคุมการได้มาซึ่งข้อมูลถูกนำมาใช้เพื่อให้ตระหนักถึงการได้มาซึ่งข้อมูลและการประมวลผลข้อมูลอัตโนมัติ การจัดเก็บข้อมูล และผลการวัดเอาต์พุต

11. อุปกรณ์ถูกควบคุมในสองวิธี: ด้วยตนเองและอัตโนมัติ และสามารถเปลี่ยนเป็นโหมดแมนนวลสำหรับการใช้งาน

12. อุปกรณ์ติดตั้งล้อเลื่อนหมุนได้ ซึ่งสะดวกสำหรับผู้ใช้ในการเคลื่อนย้ายอุปกรณ์

13. ระบบไอเสีย: ใช้พัดลมแปลงความถี่เพื่อควบคุมการไหลของไอเสีย และการควบคุมอัตโนมัติจะตระหนักผ่านไมโครคอมพิวเตอร์ มิเตอร์วัดการไหลแบบออริฟิสในตัววัดอัตราการไหลของไอเสีย เพื่อให้อัตราการไหลของไอเสียมีความแม่นยำสูง

14. อุปกรณ์ชั่งน้ำหนัก: ใช้เซลล์โหลดความแม่นยำสูง เวลาตอบสนองที่รวดเร็ว ความแม่นยำในการชั่งน้ำหนัก 0.1 กรัม ความละเอียด 0.01 กรัม

15. ปั๊มไดอะแฟรมทางเข้า, อัตราการไหล: 33L/min, สูญญากาศ: 700 mmHg, แรงดัน: 2.5 bar

16. หัวกรองของตัวกรองควันนำเข้าประกอบด้วย PTFE แข็ง และภายในเป็นวัสดุกรอง PTFE 0.5um

17. หัวกรองของตัวกรองความชื้นนำเข้าประกอบด้วย PTFE แข็ง และของเหลวที่ก้นสามารถระบายออกได้ผ่านปั๊ม Peristaltic

18. คอนเดนเซอร์คอมเพรสเซอร์ Taikang นำเข้า, ความสามารถในการทำความเย็น 320kJ/h, เสถียรภาพจุดน้ำค้าง 0.1 องศา, การเปลี่ยนแปลงแบบคงที่ของจุดน้ำค้าง 0.1K, เกรดการป้องกัน IP20

19. ระบบควบคุมเครื่องมือ: ระบบวัดและควบคุมคอมพิวเตอร์โดยใช้การควบคุมคอมพิวเตอร์และการประมวลผลข้อมูลส่วนใหญ่ประกอบด้วยซอฟต์แวร์วัดและควบคุม ฮาร์ดแวร์ คอมพิวเตอร์ เครื่องพิมพ์ ฯลฯ

20. ซอฟต์แวร์ควบคุมการวัด: สามารถทำงานภายใต้ระบบปฏิบัติการ Windows ที่หลากหลาย และข้อมูลการทดสอบใช้โหมดการจัดการฐานข้อมูลเพื่อทำการได้มาซึ่งข้อมูลและการประมวลผลของการทดลอง บันทึกข้อมูลและส่งออกผลการวัด และบันทึกข้อมูลการทดสอบทั้งหมดโดยอัตโนมัติ

21. จัดเตรียมอินเทอร์เฟซการพิมพ์รายงานที่หลากหลาย ผู้ใช้สามารถแก้ไขรายงานในรูปแบบใดก็ได้ตามต้องการ และพิมพ์ออกมา

22. ชุดซอฟต์แวร์ยังมีซอฟต์แวร์เครื่องมืออื่นๆ เช่น กล่องเครื่องมือแก้ไขข้อบกพร่อง โปรแกรมประมวลผลชุดข้อมูล ฯลฯ

23. หัวกรองของตัวกรองความชื้นนำเข้าประกอบด้วย PTFE แข็ง และของเหลวที่ก้นสามารถระบายออกได้ผ่านปั๊ม Peristaltic

24. คอนเดนเซอร์คอมเพรสเซอร์ Taikang นำเข้า, ความสามารถในการทำความเย็น 320kJ/h, เสถียรภาพจุดน้ำค้าง 0.1 องศา, การเปลี่ยนแปลงแบบคงที่ของจุดน้ำค้าง 0.1K, เกรดการป้องกัน IP20

25. ระบบควบคุมเครื่องมือ: ระบบวัดและควบคุมคอมพิวเตอร์โดยใช้การควบคุมคอมพิวเตอร์และการประมวลผลข้อมูลส่วนใหญ่ประกอบด้วยซอฟต์แวร์วัดและควบคุม ฮาร์ดแวร์ คอมพิวเตอร์ เครื่องพิมพ์ ฯลฯ

26. ซอฟต์แวร์ควบคุมการวัด: สามารถทำงานภายใต้ระบบปฏิบัติการ Windows ที่หลากหลาย และข้อมูลการทดสอบใช้โหมดการจัดการฐานข้อมูลเพื่อทำการได้มาซึ่งข้อมูลและการประมวลผลของการทดลอง บันทึกข้อมูลและส่งออกผลการวัด และบันทึกข้อมูลการทดสอบทั้งหมดโดยอัตโนมัติ

27. จัดเตรียมอินเทอร์เฟซการพิมพ์รายงานที่หลากหลาย ผู้ใช้สามารถแก้ไขรายงานในรูปแบบใดก็ได้ตามต้องการ และพิมพ์ออกมา

28. ชุดซอฟต์แวร์ยังมีซอฟต์แวร์เครื่องมืออื่นๆ เช่น กล่องเครื่องมือแก้ไขข้อบกพร่อง โปรแกรมประมวลผลชุดข้อมูล ฯลฯ

เครื่องพิมพ์เลเซอร์ขาวดำ

29. อุปกรณ์เสริมและข้อมูลทางเทคนิค

30. การกำหนดค่าเครื่องมือที่สมบูรณ์, สายไฟ 220V/16A (3000W) 5m, เต้ารับ 24 รู 6 ตำแหน่งพร้อมเต้ารับป้องกันการรั่วไหล 3

31. ข้อมูลที่สมบูรณ์ 1 ชุด (ข้อมูลจำเพาะ, คู่มือการบำรุงรักษา, คำอธิบายสภาพการติดตั้ง, รายงานการทดสอบจากโรงงานเครื่องมือ ฯลฯ) ที่รองรับเครื่องมือ

32. ขนาด: สูง 2000 มม. * ยาว 1600 มม. * กว้าง 700 มม. (รวมกล่อง 1.9 * 0.9 * 2.2 ม.)

33. น้ำหนัก: 480 กก.
