รายละเอียดสินค้า:
|
| warranty: | 5Year | customized support: | OEM, ODM, OBM, Software reengineering |
|---|---|---|---|
| place of origin: | Guangdong, China | brand name: | DAXIAN |
| power: | 45KW | Logo/graphic design: | Laser Engraving |
| Accuracy: | 0.5 | Voltage: | 380V, 380v |
| Type: | Polymeric Insulators Testing machine | Protection Class: | IP57 |

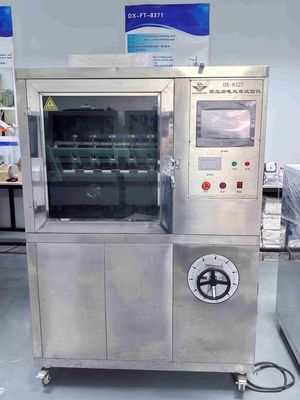

| Product name: | 5000h Insulator Multiple stress test device | Keyword: | Multiple stress test setup |
| Application: | It is mainly used for the multi - stress testing of insulators. | Core Components: | Stainless steel plate parts, light sources and computers |
| Dimension(L*W*H): | L310*W28.8*H315CM | Weight: | 2T |
| Warranty: | 2 Year | Delivery time: | 30 work days |
| เน้น: | เครื่องทดสอบความเครียดหลายชนิดของไอโซเลเตอร์,เครื่องทดสอบฉนวน 5000 ชั่วโมง,เครื่องทดสอบตามมาตรฐาน IEC 62730-2024 |
||
|
ชื่อสินค้า:
|
ข้อมูลจำเพาะทางเทคนิคสำหรับการตั้งค่าการทดสอบความเครียดหลายครั้งเป็นเวลา 5,000 ชั่วโมง ตามมาตรฐาน IEC 62730:2024
|
|
IEC 62730:2024
|
ในเอกสารนี้ ข้อกำหนดทางเทคนิคของม้านั่งทดสอบความเค้นหลายครั้ง 5000h ระบุไว้ตามมาตรฐาน IEC 62730:2024
|
|
ขั้นตอนการทดสอบ
|

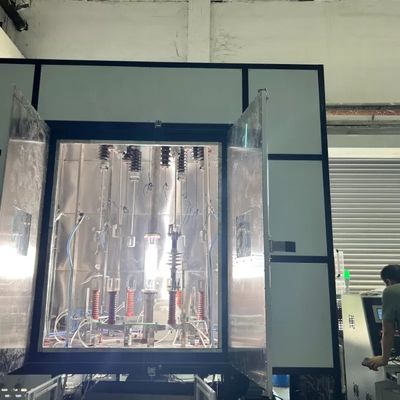

การทดสอบจะต้องดำเนินการในห้องป้องกันการกัดกร่อนที่ปิดผนึกความชื้น ซึ่งมีปริมาตรไม่เกิน 20 ลบ.ม.
|
|
เงื่อนไขการทดสอบ
|
วัฏจักรของความเค้นที่กระทำกับฉนวนและทำซ้ำเป็นระยะเวลา 5 000 ชั่วโมง แสดงไว้ในรูปที่ 3 วัฏจักรได้รับการออกแบบ
เพื่อให้ชิ้นงานทดสอบได้รับผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิและการควบแน่นด้วย |
|
แรงดันไฟฟ้า
|
แรงดันไฟฟ้าทดสอบความถี่กำลังไฟฟ้าเป็นกิโลโวลต์จะถูกปรับให้เป็นระยะทางตามผิวฉนวนจริงของ
ตัวอย่างทดสอบ ถูกกำหนดโดยการหารระยะผิวฉนวนเป็นมิลลิเมตรด้วย 34,6 (เท่ากับระยะห่างตามผิวฉนวนจำเพาะ 20 มม./กิโลโวลต์ คำนวณเป็นค่าเฟสต่อเฟส) |
|
การจำลองแสงอาทิตย์
|
การฉายรังสีแสงอาทิตย์จำลองนั้นจัดทำโดยหลอดไฟซีนอนอาร์คที่มีกำลังไฟฟ้า 6500 วัตต์ และติดตั้งโบรอนซิลิเกต 2 ตัว
ตัวกรองแก้ว (ดูตัวอย่างในรูปที่ 5) ระยะห่างระหว่างหลอดไฟซีนอนกับชิ้นงานทดสอบคือประมาณ 480 มม. ต้องใช้หลอดไฟและตัวกรองใหม่เมื่อเริ่มต้นการทดสอบแต่ละครั้ง ตัวกรองและหากจำเป็นจะต้องเปลี่ยนหลอดไฟ ในระหว่างการทดสอบตามคำแนะนำของผู้ผลิตหลอดไฟ |
|
ฝนเทียม
|
ฝนเทียมต้องจัดให้มีโดยหัวฉีดที่ติดตั้งอยู่เหนือชิ้นทดสอบและนอกขอบเขต (ดูรูปที่ 4) ที่
อัตราการตกตะกอนเฉลี่ยจะต้องเป็นไปตาม IEC 60060-1 ต้องใช้น้ำที่มีความต้านทานขั้นต่ำ 85 นาโนเมตร แต่ละ ของชิ้นงานทดสอบจะถูกพ่นแยกกัน |
|
ความร้อนแห้ง
|
ห้องนี้ได้รับความร้อนสูงถึง 50 °C ± 2 °C; เวลาที่อุณหภูมิสูงขึ้นคือสูงสุด 15 นาที
หมายเหตุ แนะนำให้ทำความร้อนและป้องกันผนังห้อง |
|
ความชื้น
|
ความชื้นสัมพัทธ์ที่กำหนด: RH = 95 % ± 3 % ที่ 50 °C
|
|
มลพิษ
|
จำลองมลพิษด้วยหมอกเกลือ (ความเค็ม : 7 กก./ลบ.ม. ± 5 %) พ่นด้วยหัวฉีดของ ประเภท IEC 60507 หัวฉีดสเปรย์จะติดตั้งไว้ใกล้กับด้านล่างของห้องเพาะเลี้ยง และฉีดขึ้นไปทางหลังคาของห้องเพาะเลี้ยง ควรมีหมอก. เติมห้องและไม่ต้องฉีดพ่นลงบนชิ้นงานทดสอบโดยตรง น้ำเกลือที่เตรียมจาก NaCI ละลายในน้ำประปา ควรจ่ายให้กับหัวฉีดสเปรย์ ควรรักษาความเข้มและความสม่ำเสมอของหมอกไว้ในบริเวณที่สัมผัสกับชิ้นงานทดสอบ |
|
การสอบเทียบหมอกเกลือ
|
การสอบเทียบจะดำเนินการก่อนเริ่มการทดสอบ
ภาชนะรองรับทำความสะอาดอย่างน้อยสองอัน โดยมีพื้นที่รวบรวม 8,000 มม.2 ± 2,000 มม.2 และความสูงสูงสุดแต่ละอันคือ 100 มม. วางไว้ใกล้กับตำแหน่งปลายของวัตถุทดสอบมากที่สุด เต้ารับอยู่ในตำแหน่งในลักษณะที่ ไม่ได้รับการปกป้องจากชิ้นงานทดสอบ และเพื่อหลีกเลี่ยงการหยดจากส่วนประกอบโครงสร้างของห้องเพาะเลี้ยงหรือแหล่งอื่น พวกเขาควรรวบรวมปริมาณน้ำฝนระหว่าง 1.5 มล. ถึง 2.0 มล. ต่อชั่วโมง (แก้ไขเป็นพื้นที่รวบรวม 8000 มม.2) โดยเฉลี่ยในช่วง ระยะเวลาขั้นต่ำ 16 ชั่วโมง |
|
ระบบบันทึก
|
1- พารามิเตอร์การทดสอบทั้งหมดจะถูกบันทึกในช่วงระยะเวลาการทดสอบ 5,000 ชั่วโมง บันทึกทั้งหมดจะถูกจัดเตรียมในลักษณะที่สามารถเป็นได้
พิมพ์ 2- ภาษาของโปรแกรมจะเป็นภาษาอังกฤษ 3- รหัสผ่านโปรแกรมจะได้รับ 4- จะมีโครงสร้างพื้นฐานคอมพิวเตอร์ที่จะเก็บข้อมูลการทดสอบอย่างน้อย 5 รายการ 5- โปรเซสเซอร์จะเป็น i9, 32gb RAM จะใช้ระบบปฏิบัติการ Windows |
|
เงื่อนไขทั่วไป
|
1- จะได้รับการฝึกอบรมเกี่ยวกับการบำรุงรักษาและการใช้งานอุปกรณ์
2- หลังจากการติดตั้งเสร็จสิ้น อุปกรณ์จะทำงานโดยไม่มีปัญหาใดๆ เป็นเวลา 1 เดือน (4 สัปดาห์) เพื่อการยอมรับ 3- จะมีการจัดเตรียมไดอะแกรมไฟฟ้าและไดอะแกรมระบบการเชื่อมต่อท่อน้ำ 4- จะมีคู่มือการบำรุงรักษาให้ 5- คู่มือการใช้งานจะได้รับ 6- ส่วนที่สัมผัสกับหมอกเกลือและฝนจะเป็นสเตนเลส 7- ส่วนประกอบไฟฟ้าจะเหมาะสำหรับโครงสร้างพื้นฐาน 380V 8- เงื่อนไขการรับประกันจะถูกระบุ 9- อะไหล่จะให้บริการเป็นเวลา 10 ปี 10- รายการวัสดุสิ้นเปลืองจะถูกจัดเตรียมไว้ให้ |
