ชื่อผลิตภัณฑ์:
ข้อมูลจำเพาะทางเทคนิคสำหรับชุดทดสอบความเครียดหลายครั้ง 5000 ชั่วโมงตามมาตรฐาน IEC 62730:2024
ขอบเขตการใช้งาน:
อุปกรณ์นี้ส่วนใหญ่ใช้เพื่อจำลอง
การทดสอบประสิทธิภาพที่ครอบคลุมของฉนวนภายใต้สภาพการทำงานที่ซับซ้อน และประเมินความทนทานและความน่าเชื่อถือโดยการใช้ผลกระทบร่วมกันหลายอย่าง เช่น ภาระทางกล แรงดันไฟฟ้าสูง การเปลี่ยนแปลงอุณหภูมิและความชื้น และการกัดกร่อนของสารเคมี รวมถึง:
1. สนามพลังงาน: การทดสอบการลัดวงจรป้องกันมลพิษและป้องกันการเสื่อมสภาพของฉนวนสำหรับสายส่งไฟฟ้าแรงสูงและอุปกรณ์สถานีย่อย
2. การขนส่งทางราง: การประเมินประสิทธิภาพของส่วนประกอบฉนวนของสายไฟฟ้าเหนือศีรษะรถไฟไฟฟ้าในสภาพแวดล้อมที่มีการสั่นสะเทือน อาร์ค และเปียก
3. สถานการณ์พลังงานใหม่: การตรวจสอบความน่าเชื่อถือในระยะยาวของอุปกรณ์ฉนวนกลางแจ้งพลังงานแสงอาทิตย์/พลังงานลมภายใต้รังสี UV, เกลือ
สเปรย์และวงจรความร้อนชื้น
4. สภาพแวดล้อมทางอุตสาหกรรม: การทดสอบความต้านทานการกัดกร่อนของสารเคมีและความต้านทานแรงดันต่ำของฉนวนในโรงงานเคมีและสิ่งอำนวยความสะดวกชายฝั่ง
ประเภทการทดสอบครอบคลุมการเชื่อมต่อทางกลและไฟฟ้า (เช่น การสั่นสะเทือน + การปล่อยบางส่วน) การสังเคราะห์ทางไฟฟ้าของสิ่งแวดล้อม (เช่น สเปรย์เกลือ + การบิดเบือนสนามไฟฟ้า) และการเร่งอายุหลายปัจจัย (การกระแทกของอุณหภูมิ + การกัดกร่อนของสารเคมี) ซึ่งสอดคล้องกับมาตรฐาน IEC และ GB และให้การสนับสนุนข้อมูลสำหรับการปรับปรุง R&D การตรวจสอบคุณภาพ และกลยุทธ์การดำเนินงานและการบำรุงรักษา
ขั้นตอนการทดสอบ:
1- การเคลือบภายในห้องทดสอบจะทำจากสแตนเลสทนต่อการกัดกร่อน (306 หรือ 315) สามารถใช้การเคลือบเพื่อป้องกันหมอกเกลือและการกัดกร่อน
2- วัสดุทนต่อการกัดกร่อนจะทำจากชิ้นเดียวให้มากที่สุดเท่าที่จะเป็นไปได้บนแต่ละผนังที่จะไม่ติด

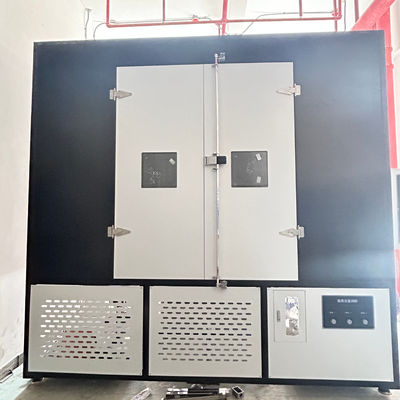

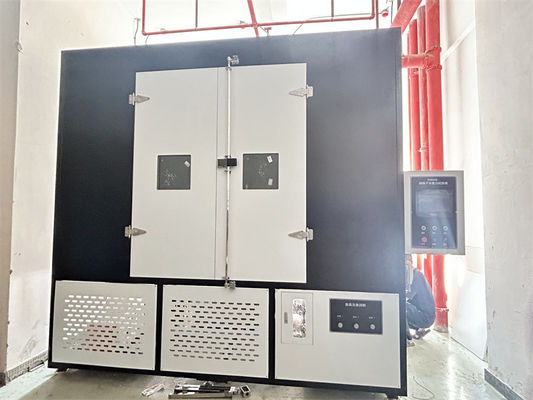

3- ขนาดภายในห้องโดยสารคือ 2.7x3.0x2.4m (ปริมาตรรวม 18.63m3)
4- จะมีหน้าต่างติดตั้งกระจกกันรังสีที่ประตู

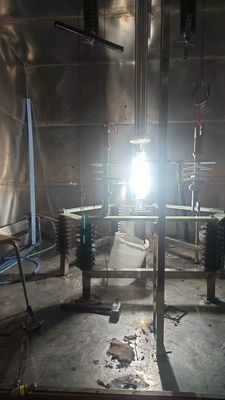

5- ระยะห่างระหว่างตัวอย่างทดสอบกับหลอดไฟซีนอนคือ 1 เมตร
6- ความหนาของผนังจะอยู่ที่อย่างน้อย 10 ซม. และด้านในจะถูกปกคลุมด้วยวัสดุฉนวนกันความร้อน
สอดคล้องกับมาตรฐาน:
ในเอกสารนี้ ข้อกำหนดทางเทคนิคของม้านั่งทดสอบความเครียดหลายครั้ง 5000h จะได้รับตาม IEC 62730:2024
เงื่อนไขการทดสอบ:
1. รอบของความเครียดที่ใช้กับฉนวนและทำซ้ำเป็นระยะเวลา 5,000 ชั่วโมงแสดงในรูปที่ 3 รอบได้รับการออกแบบเพื่อให้ตัวอย่างทดสอบต้องเผชิญกับผลกระทบของการเปลี่ยนแปลงอุณหภูมิและการควบแน่น

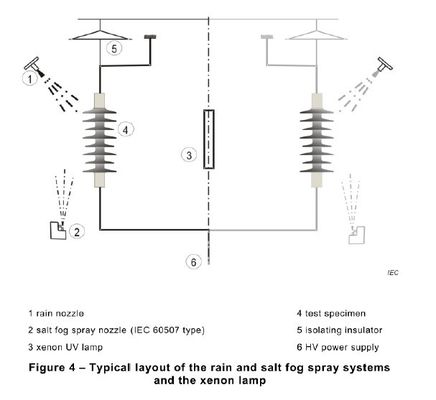

2. ตัวอย่างทดสอบถูกจัดเรียงในแนวตั้งในห้องดังแสดงในรูปที่ 4 จะต้องมี
ระยะห่างอย่างน้อย 400 มม. ระหว่างขอบที่อยู่ติดกันของโรงเรือนของตัวอย่างทดสอบและระหว่างตัวอย่างทดสอบกับหลังคา ผนัง และพื้น
3. ตัวอย่างทดสอบจะต้องทำความสะอาดด้วยน้ำปราศจากไอออนก่อนเริ่มการทดสอบ สามารถทดสอบตัวอย่างทดสอบได้สูงสุดสามคู่ที่มีระยะทางคืบคลานที่เทียบเคียงได้พร้อมกัน
4. อนุญาตให้มีการหยุดพักการทดสอบรายสัปดาห์เพื่อวัตถุประสงค์ในการตรวจสอบ โดยแต่ละครั้งไม่เกิน 1 ชั่วโมง ระยะเวลาการหยุดพักจะไม่ถูกนับรวมในระยะเวลาการทดสอบ อนุญาตให้มีการหยุดพักนานขึ้นห้าครั้ง ครั้งละไม่เกิน 60 ชั่วโมง จะต้องเพิ่มเวลาทดสอบเพิ่มเติมเป็นสามเท่าของระยะเวลาการหยุดพัก รายงานการทดสอบขั้นสุดท้ายจะต้องมีรายละเอียดทั้งหมดของการหยุดพัก
ฝนเทียม:
ฝนเทียมจะต้องจัดให้มีหัวฉีดที่ติดตั้งเหนือตัวอย่างทดสอบและภายนอกขอบเขต (ดูรูปที่ 4) ค่าเฉลี่ย
อัตราการตกตะกอนจะต้องเป็นไปตาม IEC 60060-1 ใช้น้ำที่มีความต้านทานขั้นต่ำ 85 nm แต่ละ
ตัวอย่างทดสอบถูกพ่นแยกกัน
ระบบควบคุมถังสารละลายเกลือ：
ความจุ 1 ตัน ถังสแตนเลส 304
2. สองชั้นและฉนวนพร้อมฝาเปิดได้และแขนผสม
3. ให้ความร้อนด้วยองค์ประกอบต้านทาน พร้อมระบบเติมเกลือแบบสกรู
4. รวมถึงแชสซีเบรกแบบล็อคและระบบปล่อยน้ำล้น
5. ระบบควบคุมถังล้างน้ำ:
6. ข้อมูลจำเพาะคล้ายกับถังสารละลายเกลือ พร้อมการออกแบบสแตนเลส 304 ขนาด 1 ตันและความสามารถในการทำความร้อน
การสอบเทียบสเปรย์เกลือ:
การสอบเทียบจะดำเนินการก่อนเริ่มการทดสอบ
ภาชนะรับของที่สะอาดอย่างน้อยสองใบที่มีพื้นที่รวบรวม 8,000 มม.2 ± 2,000 มม.2 และความสูงสูงสุด 100 มม. แต่ละใบจะถูกวางให้ใกล้กับตำแหน่งของปลายวัตถุทดสอบมากที่สุดเท่าที่จะเป็นไปได้ ภาชนะรับของจะถูกวางในลักษณะที่ไม่ถูกบังด้วยตัวอย่างทดสอบและเพื่อหลีกเลี่ยงการหยดจากองค์ประกอบการก่อสร้างของห้องหรือแหล่งอื่น
ควรเก็บตะกอนระหว่าง 1.5 มล. ถึง 2.0 มล. ต่อชั่วโมง (แก้ไขเป็นพื้นที่รวบรวม 8000 มม.2) โดยเฉลี่ยในช่วงเวลาขั้นต่ำ 16 ชั่วโมง
หมายเหตุ อัตราการไหลที่จำเป็นในการรับตะกอนดังกล่าว (โดยทั่วไปประมาณ 0.3 ลิตร/ม.3 ชม. โดยพิจารณาจากห้องที่ไม่ใหญ่กว่า (15 ม.3) ควรสังเกต (อัตราการไหลของน้ำถูกกำหนดเป็นลิตรต่อชั่วโมงและต่อลูกบาศก์เมตรของปริมาตรห้องทดสอบ)
หลังจากนั้นในระหว่างการทดสอบ ควรตรวจสอบอัตราการไหลอย่างน้อยทุกๆ 100 ชั่วโมง และควรยังคงอยู่ภายใน ± 25 % ของค่าเริ่มต้น
ไม่อนุญาตให้หมุนเวียนน้ำ
เงื่อนไขทั่วไป:
1- จะมีการฝึกอบรมเกี่ยวกับการบำรุงรักษาและการใช้งานอุปกรณ์
2- หลังจากติดตั้งเสร็จสิ้น อุปกรณ์จะทำงานโดยไม่มีปัญหาใดๆ เป็นเวลา 1 เดือน (4 สัปดาห์) เพื่อการยอมรับ
3- จะมีไดอะแกรมไฟฟ้าและไดอะแกรมระบบเชื่อมต่อท่อน้ำให้
4- จะมีคู่มือการบำรุงรักษาให้
5- จะมีคู่มือผู้ใช้ให้
6- ชิ้นส่วนที่สัมผัสกับสเปรย์เกลือและฝนจะเป็นสแตนเลส
7- ส่วนประกอบไฟฟ้าจะเหมาะสมกับโครงสร้างพื้นฐาน 380V
8- จะมีการระบุเงื่อนไขการรับประกัน
9- จะมีอะไหล่ให้เป็นเวลา 10 ปี
10- จะมีรายการวัสดุสิ้นเปลืองให้
ข้อได้เปรียบหลักของฉนวน：
1. ประสิทธิภาพของฉนวนที่ดีเยี่ยม
ฉนวนสามารถแยกแรงดันไฟฟ้าสูงได้อย่างมีประสิทธิภาพโดยการเพิ่มระยะทางคืบคลาน ป้องกันการรั่วไหลของกระแสไฟฟ้าและการลัดวงจรของอาร์ค และรับประกันการทำงานที่ปลอดภัยของระบบไฟฟ้า ตัวอย่างเช่น ฉนวนคอมโพสิตทำจากวัสดุต่างๆ เช่น ยางซิลิโคน ซึ่งมีความทนทานต่อการลัดวงจรจากมลพิษได้ดีเยี่ยม และสามารถรักษาเสถียรภาพในสภาพแวดล้อมที่มีมลพิษสูง 2. ความแข็งแรงทางกลและความทนทานสูง ฉนวนสมัยใหม่ เช่น ฉนวนคอมโพสิตเรซินอีพ็อกซีรุ่นที่สี่ มีความน่าเชื่อถือทางกลสูงกว่า และสามารถทนต่อภาระทางกลที่รุนแรง (เช่น การสั่นสะเทือนจากลม การเกิดน้ำแข็ง) และการเปลี่ยนแปลงของอุณหภูมิ ลดความล้มเหลวที่เกิดจากการเสื่อมสภาพของวัสดุ
แนวโน้มการพัฒนาในอนาคตของฉนวน: 1. นวัตกรรมวัสดุและการอัพเกรดประสิทธิภาพ ฉนวนคอมโพสิตแข็งรุ่นที่สี่: การใช้วัสดุที่ใช้เรซินอีพ็อกซี ช่วยแก้ปัญหาความล้มเหลวในการปิดผนึกอินเทอร์เฟซและการระเบิดตัวเองของผลิตภัณฑ์สามรุ่นก่อนหน้า และมีความแข็งแรงทางกลสูงและความต้านทานการลัดวงจรจากมลพิษ ได้เข้าสู่ขั้นตอนการผลิตเชิงพาณิชย์ 710 วัสดุนาโนคอมโพสิต: โดยการเพิ่มอนุภาคนาโนเพื่อเพิ่มความต้านทานต่อการเสื่อมสภาพและความต้านทานรังสียูวีของวัสดุ พวกเขาสามารถปรับให้เข้ากับความต้องการใหม่ๆ เช่น ฮาร์มอนิกความถี่สูงในกริดอัจฉริยะ2. การขยายพื้นที่ใช้งาน การส่งผ่านแรงดันไฟฟ้าสูงและแรงดันไฟฟ้าสูงพิเศษ: ด้วยการอัพเกรดของโครงข่ายไฟฟ้าทั่วโลก ความต้องการฉนวนที่มีระดับแรงดันไฟฟ้า 750kV ขึ้นไปจึงเพิ่มขึ้นอย่างมาก โดยเฉพาะอย่างยิ่งในโครงการส่งกำลังในพื้นที่ที่รุนแรง เช่น ทะเลทรายและภูมิภาคที่หนาวเย็นสูง พลังงานใหม่และการขนส่งทางราง: ความต้องการฉนวนที่มีน้ำหนักเบาและมีความน่าเชื่อถือสูงในโรงไฟฟ้าพลังงานลม พลังงานแสงอาทิตย์ และเครือข่ายสัมผัสรถไฟความเร็วสูงกำลังขับเคลื่อนการเติบโตของตลาด
