IEC61215 โมดูลไฟฟ้า รุ่นฝนฟ้าคะนอง อุปกรณ์ทดสอบการกระแทก เครื่องทดสอบการกระแทก มาตรฐานการทดสอบ

อุปกรณ์ทดสอบการกระแทกแผ่นโซลาร์เซลล์ตามมาตรฐาน IEC61215 การทดสอบแรงกระแทก

มาตรฐาน IEC61215 :

แผงเซลล์แสงอาทิตย์
การทดสอบตามมาตรฐาน IEC61215
เครื่องจำลองลูกเห็บ
อุปกรณ์ทดสอบแรงกระแทก
เครื่องทดสอบแรงกระแทก
เครื่องทดสอบการกระแทกแผ่นโซลาร์เซลล์ตามมาตรฐาน IEC61215
เครื่องทดสอบการกระแทกป้องกันลูกเห็บ
เครื่องมือทดสอบการกระแทกด้วยลูกเห็บ
เครื่องทดสอบการกระแทกด้วยลูกน้ำแข็ง

คำจำกัดความเครื่องทดสอบ IEC61215:

การใช้งานเครื่องทดสอบการกระแทกแผ่นโซลาร์เซลล์ด้วยลูกเห็บ: เพื่อตรวจสอบความสามารถของแผงโซลาร์เซลล์ในการทนต่อแรงกระแทกจากลูกเห็บ โดยใช้ลูกน้ำแข็งจำลองเพื่อจำลองลูกเห็บ และยิงใส่แผงโซลาร์เซลล์ด้วยความเร็วคงที่เพื่อจำลองผลกระทบของสภาพอากาศที่มีลูกเห็บต่อแผงโซลาร์เซลล์

ข้อมูลจำเพาะเครื่องทดสอบ IEC61215:

1. อุปกรณ์ยิง

a. แหล่งพลังงานคือลมอัดจากเครื่องอัดอากาศ

b. แรงดันลม: 6~8 บาร์

c. ลูกฮอกกี้น้ำแข็งถูกโหลดด้วยมือทีละลูก

d. ความยาวลำกล้องประมาณ 940 มม.

e. สามารถเปลี่ยนลำกล้องได้

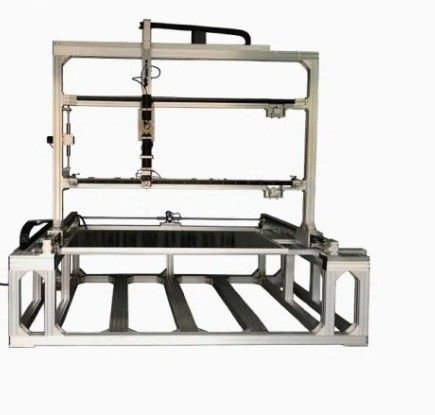

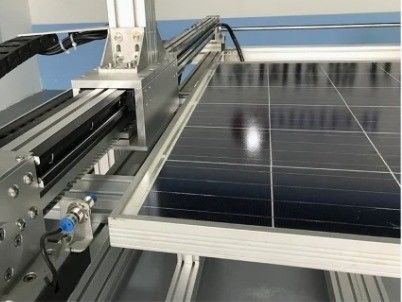

2. อุปกรณ์กำหนดตำแหน่งเคลื่อนที่

a. ระยะการเคลื่อนที่แกน X ประมาณ 2100 มม.

b. ระยะการเคลื่อนที่แกน Y ประมาณ 1000 มม.

C. ความแม่นยำในการกำหนดตำแหน่ง≤1 มม.

d. พื้นที่กระแทก 2000x1000 มม.

e. โหมดนำทางคือรางนำที่เชื่อถือได้นำเข้า

f. โหมดขับเคลื่อนใช้มอเตอร์เซอร์โว + ล้อซิงโครนัสที่นำเข้า

j. โหมดควบคุมการกำหนดตำแหน่งคือการกำหนดตำแหน่งอัตโนมัติโดยการควบคุมคอมพิวเตอร์

3. ระบบวัดความเร็วและหลักการ

a. โดยการวัดเวลาที่ลูกฮอกกี้น้ำแข็งผ่านเซ็นเซอร์ความเร็วอินฟราเรด และในขณะเดียวกันก็จับเวลา t เมื่อลำแสงอินฟราเรดถูกบล็อก ความเร็วของลูกฮอกกี้น้ำแข็งจะถูกคำนวณตาม V=S/t

b. เครื่องวัดความเร็วใช้เซ็นเซอร์ความเร็วอินฟราเรดความแม่นยำสูง

C. ความแม่นยำของเซ็นเซอร์ความเร็วอินฟราเรด±5%

d. ช่วงการจับความเร็วคือ 0~40 ม./วินาที

e. ความเร็วลูกฮอกกี้น้ำแข็ง: ลูกฮอกกี้น้ำแข็งเส้นผ่านศูนย์กลาง 25 มม. ความเร็ว 23.0 ม./วินาที±5%

ลูกฮอกกี้น้ำแข็งเส้นผ่านศูนย์กลาง 35 มม. ความเร็ว 27.2 ม./วินาที±5%

ลูกฮอกกี้น้ำแข็งเส้นผ่านศูนย์กลาง 45 มม. ความเร็ว 30.7 ม./วินาที±5%

4. วิธีการเตรียมลูกฮอกกี้น้ำแข็งและแม่พิมพ์

a. เติมน้ำลงในแม่พิมพ์ลูกฮอกกี้น้ำแข็งและนำไปแช่แข็งในตู้เย็น หลังจากน้ำเย็นและแข็งตัวแล้ว นำลูกฮอกกี้น้ำแข็งออกมาแยกใส่ในกล่องเก็บลูกฮอกกี้น้ำแข็งไว้ใช้ภายหลัง

b. แม่พิมพ์ทำจากวัสดุพิเศษที่ไม่ขยายตัวและเสียรูปง่าย

c. เส้นผ่านศูนย์กลางของช่องภายในคือ 25 มม.<1%; 35 มม.<1%; 45 มม.<1%

d. 6 ลูกฮอกกี้น้ำแข็งต่อแม่พิมพ์หนึ่งชุด; อย่างน้อย 2 ชุดแม่พิมพ์ต่อหนึ่งขนาด

e. เทคโนโลยีการผลิตช่องแม่พิมพ์ผลิตโดยเครื่องมือเครื่องจักร CNC ความแม่นยำสูง

f. เส้นผ่านศูนย์กลางของลูกฮอกกี้น้ำแข็งคือ 25 มม.<5%; 35 มม.<5%; 45 มม.<5%

g. น้ำหนักของลูกฮอกกี้น้ำแข็งคือ 7.53 กรัม<5%; 20.7 กรัม<5%; 43.9 กรัม<5%

h. ตู้เย็น -10 °C

การบรรจุและจัดส่ง:

คำถามที่พบบ่อย:

A: เราเป็นโรงงานในเมืองตงกวน มณฑลกวางตุ้ง ประเทศจีน ใกล้เซินเจิ้นหรือกวางโจวQ: คุณเป็นโรงงานหรือบริษัทการค้า?

Q: คุณมีใบรับรองประเภทใด?

A: ใบรับรอง ISO9001, ใบรับรอง CE

Q: ระยะเวลารอคอยของผลิตภัณฑ์คือเท่าใด?

A: โดยทั่วไป 7-15 วันหลังจากได้รับเงินมัดจำ

Q: เงื่อนไขการชำระเงินเป็นอย่างไร?

A: T/T, เงินสด, western union หรือ L/C

Q: เงื่อนไขการรับประกันเป็นอย่างไร?

A: รับประกัน 1 ปี วิศวกรสามารถสอนการใช้งานเครื่องได้ ณ สถานที่
