GB/T9978.1-2008 "วิธีทดสอบการทนไฟของส่วนประกอบอาคารส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อกำหนดของบทและบทที่ 6, GB/T14907-2018 มาตรฐานการทดสอบ "การเคลือบสารหน่วงไฟสำหรับโครงสร้างเหล็ก", GBJ17-2003 ข้อกำหนดมาตรฐาน "รหัสสำหรับการออกแบบโครงสร้างเหล็ก", GA_T714-2007, สถาปัตยกรรมเคลือบ GB/ T9779-1988 การเคลือบ

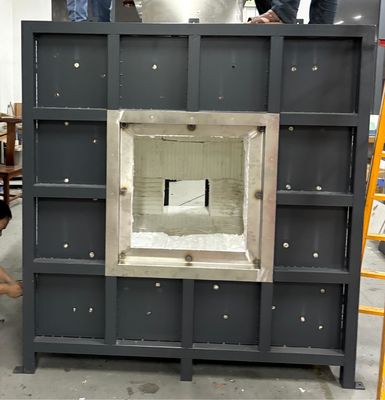

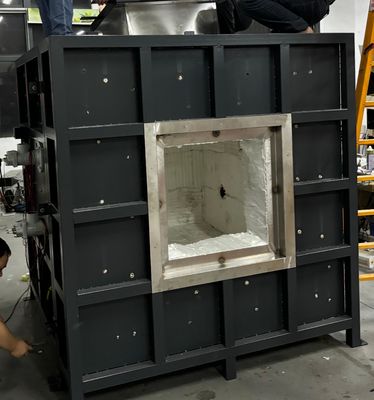

พารามิเตอร์ทางเทคนิค:
1.องค์ประกอบอุปกรณ์:เตาแนวนอนทดสอบการทนไฟ, ส่วนควบคุมการเผาไหม้, ส่วนก๊าซและระบบลดความดัน, ระบบปล่อยและตรวจวัดแรงดัน, ระบบปล่อยก๊าซไอเสีย, แท่นทดสอบตัวอย่าง, ระบบการไหลของก๊าซ, ระบบวัดอุณหภูมิ (ระบบเก็บข้อมูลอุณหภูมิเตา, ระบบเก็บอุณหภูมิส่วนประกอบทดสอบ), ระบบวาล์วไอเสีย และซอฟต์แวร์ทดสอบเฉพาะการใช้โมดูลเก็บข้อมูลที่มีความแม่นยำสูง 16 บิต ข้อมูลต่างๆ เช่น อุณหภูมิ ความดัน อัตราการไหล ฯลฯ จะถูกรวบรวมจากช่องทางต่างๆ การสร้างข้อมูลที่แท้จริงแบบเรียลไทม์ในระหว่างการเผาไหม้ถูกสร้างขึ้นโดยการวิเคราะห์ การประมวลผล และการควบคุมไมโครคอมพิวเตอร์ และผลลัพธ์จะได้รับโดยตรงผ่านการวิเคราะห์และตัดสินไมโครคอมพิวเตอร์ เครื่องจักรทั้งหมดใช้ส่วนประกอบคุณภาพสูงเพื่อให้มั่นใจในคุณภาพ การทำงานที่รวดเร็ว และความก้าวหน้าของระบบ

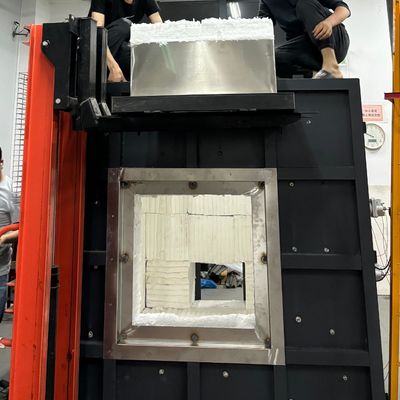

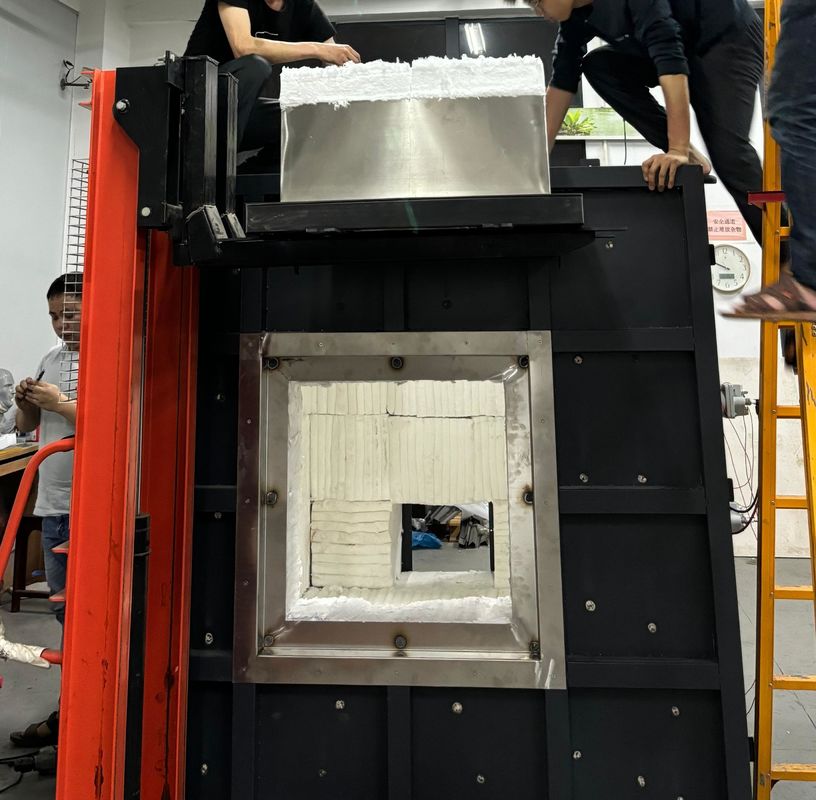

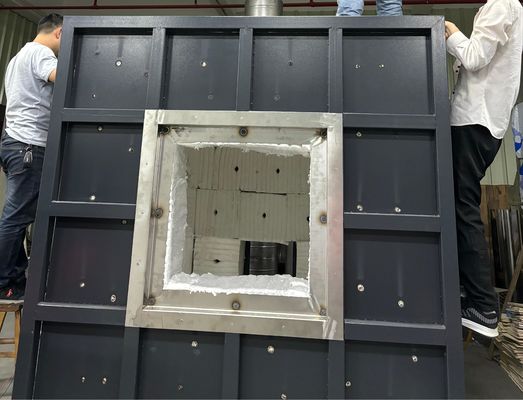

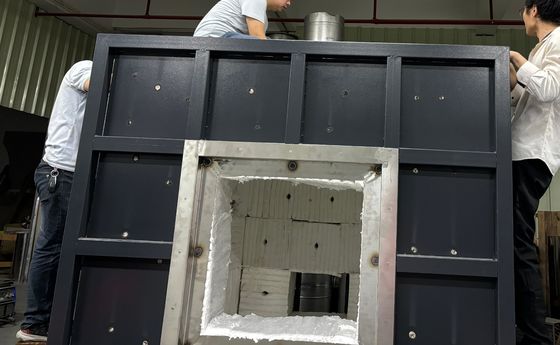

2.โครงสร้างเตา:ใช้โครงสร้างสี่ชั้น โดยชั้นในอยู่ที่ 1300 ℃ และชั้นนอกที่อุณหภูมิห้อง จากด้านนอกสู่ด้านใน ได้แก่ ชั้นแรกเป็นเปลือกสแตนเลส และชั้นที่สองเป็นโครงโครงสร้างเหล็ก ชั้นที่สามสร้างด้วยอิฐอุณหภูมิสูงเพื่อสร้างเป็นขอบ ชั้นที่สี่เป็นผ้าฝ้ายเซรามิกอุณหภูมิสูงที่สามารถทนต่ออุณหภูมิได้สูงถึง 1,700 ℃
3.เตา:มีการใช้หัวเผาแรงดันสูงสองชุดที่มีกำลัง 60-80kw ซึ่งมีการควบคุมอัตราส่วนอากาศต่อเชื้อเพลิงและการควบคุมวงปิดที่เกิดขึ้นจากการป้อนกลับอุณหภูมิภายในเตาเผา วาล์วแก๊สและวาล์วลมสามารถปรับได้โดยอัตโนมัติเพื่อให้ได้ผลการเผาไหม้ที่ดีที่สุด เพื่อความปลอดภัย การเลือกใช้หัวเผาและส่วนประกอบทั้งหมดมาจากแบรนด์ที่มีชื่อเสียง
4.ระบบการวัดอุณหภูมิ:
เทอร์โมคัปเปิลของเตา:เตาหลอมใช้เส้นผ่านศูนย์กลางลวด 2.0 มม. ซึ่งตรงตามข้อกำหนด 5.5.1.1 ใน GB/T9978.1 และ GB/T 16839.1 เทอร์โมคัปเปิลซิลิคอนนิกเกิลโครเมียมนิกเกิลชนิด K สี่ตัว พร้อมปลอกสแตนเลสทนความร้อนบนฝาครอบด้านนอก วัสดุทนความร้อนที่เติมไว้ตรงกลาง และปลอกท่อสแตนเลสที่ทำจากวัสดุแข็ง ปลอกท่อหยก โดยมีความยาวไม่น้อยกว่า 25 มม. โดยยื่นจากปลายที่ร้อน ของปลอกและทนต่ออุณหภูมิ 1250 ℃ หรือสูงกว่า
การวัดอุณหภูมิพื้นผิวด้านหลังไฟ:ที่ด้านหลังของตัวอย่างมีเทอร์โมคัปเปิล 8 ตัว โดย 4 ตัวเป็นเทอร์โมคัปเปิ้ลแผ่นทองแดง (เชื่อมด้วยเทอร์โมคัปเปิลเส้นผ่านศูนย์กลางลวด 0.5 มม. ที่ด้านหนา) บนแผ่นทองแดงกลมที่มีเส้นผ่านศูนย์กลาง 12 มม. และเส้นผ่านศูนย์กลาง 0.2 มม. ตรงตามข้อกำหนดของเทอร์โมคัปเปิลนิกเกิลโครเมียมนิกเกิลซิลิคอนชนิด K ที่ระบุในมาตรฐาน GB/T 16839.1 แต่ละแผ่นทองแดงมี 30 * 30 * แผ่นฉนวนใยหิน 2 (± 0.5) มม. ที่มีความหนาแน่น 900 กก./ลบ.ม. ± 100 กก./ลบ.ม. ค่าสัมประสิทธิ์ความร้อนคือ 0.117-0.143W/(mk) ซึ่งตรงตามข้อกำหนด 5.5.1.2 ใน GB/T9978.1 นอกจากนี้ เส้นผ่านศูนย์กลางภายนอกของอีก 4 ตำแหน่งคือ 1 มม. เทอร์โมคัปเปิลชนิด K ที่มีความแม่นยำสูง ซึ่งสามารถฝังไว้ที่ด้านหลังของตัวอย่างเพื่อการทดสอบประสิทธิภาพของฉนวน
อุณหภูมิทดสอบมือถือ:ตรงตามข้อกำหนดของ GB/T9978.1-2008; เครื่องมือวัดอินฟราเรดแบบมือถือหนึ่งเครื่องใช้ในการวัดอุณหภูมิพื้นผิวของแต่ละจุดบนพื้นผิวย้อนแสงการเก็บอุณหภูมิเตา:เลือกเทอร์โมคัปเปิ้ลหุ้มเกราะชนิด K ทนต่ออุณหภูมิสูงกว่า 1250 ℃; ระบบเก็บข้อมูลอุณหภูมิเตาเผามีฟังก์ชันการบันทึกกราฟแบบเรียลไทม์และกราฟในอดีต รวมถึงฟังก์ชันวงจรเปิดเทอร์โมคัปเปิลและสัญญาณเตือนการลัดวงจรการวัดอุณหภูมิสิ่งแวดล้อม:อุปกรณ์นี้มาพร้อมกับเทอร์โมคัปเปิลหุ้มเกราะสแตนเลสที่มีเส้นผ่านศูนย์กลางภายนอก 3 มม. สำหรับการทดสอบ ตรวจสอบอุณหภูมิโดยรอบและสอดคล้องกับเทอร์โมคัปเปิลซิลิกอนนิกเกิลโครเมียมนิกเกิลชนิด K ที่ระบุใน GB / T 16839.1
5. ระบบวัดความดัน: การวัดความดันเตา:ช่วงการวัด 0-100Pa; เราใช้เกจวัดความดันแตกต่างนำเข้าจากฝรั่งเศส ซึ่งเป็นหัววัดรูปตัว T ที่มีความแม่นยำในการวัด ± 0.5Pa ติดตั้งฟังก์ชันป้องกันแรงดันเกิน เมื่อแรงดันเตาเกิน 100Pa ดำเนินการป้องกันแรงดันเกินของโปรแกรม หยุดการจ่ายก๊าซ และยุติการทดสอบ สอดคล้องกับมาตรฐาน GB/T9978.1-2008;แรงดันภายในเตาจะถูกบันทึกทุกๆ 1 นาที และความแม่นยำของอุปกรณ์บันทึกคือ 1 วินาที อัตราการรวบรวมข้อมูลคือ 3 ครั้งต่อวินาที การควบคุมแรงดันเตาเผาและการเก็บข้อมูล ทำให้มั่นใจในการควบคุมแรงดันเตาเผาแบบเรียลไทม์ตามข้อกำหนดของมาตรฐานต่างๆ ในบทที่ 2 และวงจรควบคุมระบบไอเสียควัน
หัววัดรูปตัว T:ท่อสแตนเลสทนอุณหภูมิสูง SUS310S ผ่านผนังเตาเผาจากภายในเตาไปยังด้านนอกเตา และความดันภายในและภายนอกเตาจะยังคงอยู่ที่ระดับเดียวกันเครื่องส่งสัญญาณความดัน:เซ็นเซอร์ความดันความแม่นยำสูง Kaimao ของฝรั่งเศส ภายใน 5 นาทีหลังจากเริ่มการทดสอบ ค่าจะเป็น 15Pa ± 5Pa และหลังจาก 10 นาที ค่าจะเป็น 17Pa ± 3Pa
6. ระบบระบายแรงดัน:6.1 มีรูระบายควันติดตั้งอยู่ด้านหลังผนังเตาต่อกับท่อระบายควัน เพื่อควบคุมความดันภายในเตาโดยระบายควันภายในเตา การจ่ายอากาศและไอเสียภายในเตาเผาถูกควบคุมโดยพัดลมทรงพลังขนาด 0.3 กิโลวัตต์และเครื่องแปลงความถี่ และปริมาณอากาศจะถูกควบคุมโดยอัตโนมัติด้วยโปรแกรมคอมพิวเตอร์เพื่อให้ตรงตามข้อกำหนดของการเผาไหม้ ความดัน และไอเสียควัน 6.2ท่อปล่อยแรงดัน:ส่วนภายในเตาทำจากท่อสแตนเลส SUS310S ทนอุณหภูมิสูง มีเส้นผ่านศูนย์กลาง 300 มม. สามารถทนอุณหภูมิได้สูงถึง 1300 ℃ ใช้ท่อเชื่อมที่มีความหนาของผนัง 5 มม. นอกเตา 6.3กำลังปล่อยแรงดัน:AC220, พัดลมแรงดันสูงทนอุณหภูมิสูง 0.3kw; 6.4 การควบคุมแรงดันเตาหลอมและการเก็บข้อมูล แรงดันเตาหลอมสามารถรับประกันการควบคุมแบบเรียลไทม์โดยการสร้างวงจรควบคุมด้วยระบบไอเสียควันตามข้อกำหนดของมาตรฐานข้างต้น
