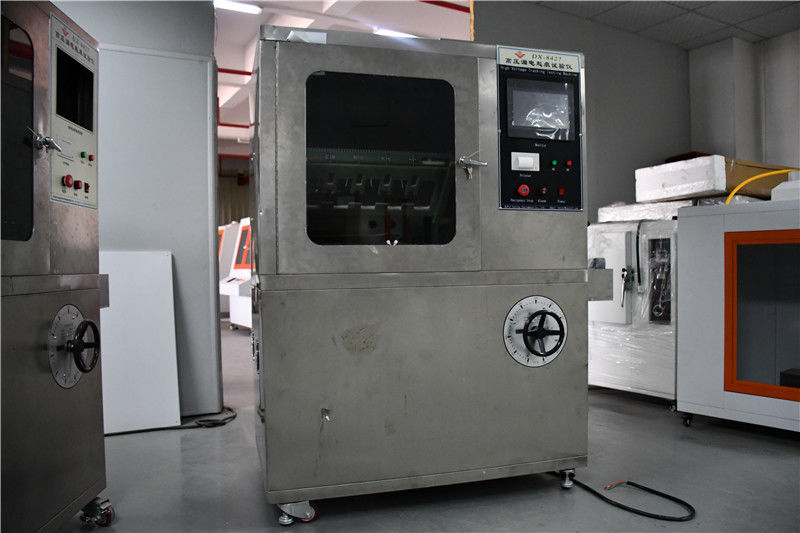

DX8427 เครื่องทดสอบรอยรั่วไหลแรงสูง

1สาขาใช้งาน:

เหมาะสําหรับการทดสอบความทนทานของสินค้าไฟฟ้าและอิเล็กทรอนิกส์, เครื่องใช้ในครัวเรือน และวัสดุของมันต่อรอยไฟฟ้าและการกัดกร่อนการจําลองการใช้สารปนเปื้อนเหลวและตัวอย่างพื้นผิวที่ชันในความถี่ของพลังงาน (48Hz -62Hz)การประเมินระดับความต้านทานของวัสดุกันไฟฟ้าที่ใช้ในสภาพแวดล้อมที่ยากลําบาก โดยการวัดความต้านทานต่อไฟฟ้าและการกัดกรองภายใต้อิทธิพลของความชื้นและสารสกัดในสินค้าไฟฟ้า, การรั่วไหลของอุปกรณ์ประกอบกันอาจเกิดขึ้นระหว่างส่วนที่ชาร์จของขั้วขั้วที่แตกต่างกัน หรือระหว่างส่วนที่ชาร์จและโลหะที่ติดดินหรือการละลายของวัสดุเนื่องจากการปล่อย, และแม้กระทั่งนําไปสู่ไฟ. tester นี้เป็นการทดสอบทําลายล้างที่จําลองสถานการณ์ด้านบนบนวัสดุประกอบความร้อนใช้ในการวัดและประเมินความต้านทานสัมพันธ์ต่อการรั่วไหลและการติดป้ายของตัวประกอบภายใต้การกระทําของสนามไฟฟ้าและสิ่งสกปรกที่มีน้ําที่ความดันที่กําหนดเหมาะสําหรับวัสดุกันไฟฟ้าแข็งและผลิตภัณฑ์ของมันในผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์, เครื่องใช้ในครัวเรือน เช่น ซ็อตรีเรเล่, กล่องสวิทช์แปลง,เป็นต้น.

2สอดคล้องกับมาตรฐาน

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", ข้อทดสอบจําลองที่ระบุในมาตรฐานสําหรับ AC/DC Leakage Tracing Test ของวัสดุประกอบความละเอียดพลาสติกและวัสดุกันไฟฟ้าอื่น ๆ เช่นวิธีการระนาบชัน- มาตรฐานสําหรับเครื่องทดสอบยางซิลิโคน 5 ชุด และเครื่องทดสอบซิลิโคน

3ปริมาตรเทคนิค:

อิเล็กทรอนด์ ความหนา 0.5 มิลลิเมตร วัสดุ: สแตนเลส

ระยะทางระหว่างอิเล็กตรอดบนและล่าง: 50.0mm ± 01;

ความดันการทดสอบ: 100V-6000V ปรับได้โดยไม่ผ่านขั้นตอน

ระบบกํากับความแรงกด: การออก: ปรับได้จาก 0-250V, ด้วยกําลัง 5KVA

เมื่อกระแสไฟฟ้าในวงจรเป็น 60mA ตัดแรงกระแทกออก;

ระยะเวลาการทดสอบ: 6 ชั่วโมง

ความแม่นยําในการตก: 0.5%

ความมั่นคงของแรงดัน: ± 1%

ระบบควบคุมความแรงดันความแม่นยําสูง: การออก AC220V พลังงาน 6000W ความแม่นยํา ± 1%

เครื่องแปลงการทดสอบ: ความจุ 5KVA ความแรงออกสูงสุด AC6000V (หรือ DC6000V เป็นตัวเลือก)

การตรวจพบร่องรอย: ตามมาตรฐาน GB/T6553-2003/41.2, ใช้แรงดัน (2.5kV, 3 5kV และ 4.5kV) และระบายของเหลวที่เป็นมลพิษที่อัตราการไหลของจํานวนหนึ่ง

อุปกรณ์การหลุด: ใช้ปั๊มระบายน้ําระดับความแม่นยําของรัลฟ์ มีระยะการไหลของ 0.00185-20 มิลลิลิตรต่อนาที ความเร็วในการทํางาน 0.1-50 รอบต่อนาทีและความผิดพลาดความแม่นยําของการไหลของน้อยกว่า 00,5%

ความดันออก: AC/DC (เปลี่ยนได้)

กรอบ: ผลิตจากสแตนเลส SUS304 (ผิวแปรง);

ถังน้ําเสียทําจากเหล็กไร้ขัด 316 และมีอุปกรณ์ปิด

ปริมาตร 0.56m3, ปริมาตรสตูดิโอ: 900L * 650W * 950H (มิลลิเมตร);

ขนาดเครื่องมือ: 1200L * 750W * 1800H (mm), ความยาว 750 * ความกว้าง 1180 * ความสูง 1760mm, กล่องไม้ 890 * 1320 * 1900
