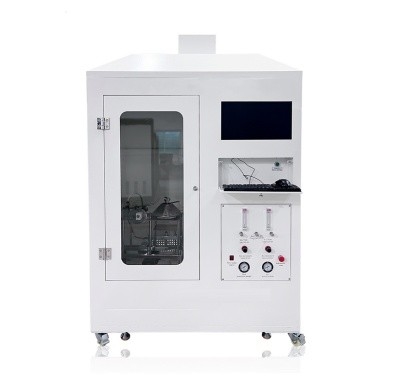

เครื่องทดสอบเพลิงเข็ม เครื่องทดสอบเพลิงสําหรับส่วนประกอบ

DX8521Nการทดสอบเพลิงเครื่อง

หลักการทํางาน:

เนื่องจากสภาพความผิดพลาดในสินค้า เช่น กระแสความผิดพลาดที่ไหลผ่านเส้นทางการรั่วไหล, ความร้อนเกินของส่วนประกอบหรือชิ้นส่วน, การสัมผัสที่ไม่ดี, ฯลฯ อาจทําให้เกิดไฟไหม้ซึ่งอาจยิงไปที่ส่วนใกล้เคียงการทดสอบเพลิงเข็มจําลองเพลิงเล็ก ๆ ที่เกิดภายในผลิตภัณฑ์ภายใต้สภาพความผิดพลาดและประเมินความเสี่ยงจากไฟโดยใช้เทคโนโลยีจําลอง

มาตรฐานการทดสอบ:

สอดคล้องกับมาตรฐานการทดสอบของ GB/T5169.5 และ IEC60695-2-2 "การทดสอบความเสี่ยงจากไฟสําหรับสินค้าไฟฟ้าและอิเล็กทรอนิกส์ - ส่วนที่ 2: วิธีการทดสอบ - ส่วนที่ 2: การทดสอบไฟเข็ม"

พื้นที่ใช้งาน:

เครื่องทดสอบลมไฟเหมาะสําหรับส่วนประกอบ ส่วนประกอบ ของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ อุปกรณ์ครัวเรือน เช่น บอร์ดสายไฟ เครื่องสวิทช์หลุดศูนย์กลาง ซ็อตเตาข้าว,เป็นต้น

ปริมาตรเทคนิค:

เครื่องเผา: ยาว 35 มิลลิเมตร กว้างภายใน: 0.5 มิลลิเมตร

มาตรฐานสําหรับการจุดไฟ: ความสูงของไฟ 12 มม.

เครื่องวัดอุณหภูมิ:

เทอร์โมคอปเปอร์เป็นแบบปรับเกราะ Ф 0.5mm ไฟฟ้าชนิด K, อุณหภูมิการวัด: 1050 °C

โบล็อกทองแดงส่งความร้อน: Ф 4.0x6.0mm

ความเร็วในการทําความร้อน: 23.5S ในอุณหภูมิ 100-700 °C

ปริมาณห้องทดสอบ: 0.5M3, d×w×h: 60×95×90cm

ขนาดภายนอก: d×w×h: 61×120×105cm

วัสดุกล่องภายนอก: สายกระจกสแตนเลส

ทําไมต้องใช้เครื่องทดสอบไฟเข็ม

การป้องกันไฟ (ป้องกันไฟ, ป้องกันลมไฟ) ตั้งแต่สมัยก่อนเป็นข้อเสนอความปลอดภัยทางสังคมความรู้เกี่ยวกับการป้องกันไฟ (การป้องกันไฟและการยับยั้งไฟ)ฉะนั้น การป้องกันไฟและการลดลมไฟ ได้กลายเป็นความสําคัญสูงสุดของประเทศ!เรายังต้องการการทดลองไฟเข็ม.

สถานการณ์ใดที่อุปกรณ์ครัวเรือน ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์เหมาะสําหรับเครื่องทดสอบการเผาไหม้ด้วยไฟเข็ม

เมื่อวิธีการทดสอบสายร้อนหรือวิธีการทดสอบการเผาไหม้แนวราบแนวตั้งไม่เหมาะสําหรับชิ้นส่วนเล็ก (หรือส่วนประกอบ) สามารถใช้วิธีการทดสอบไฟเข็มได้หากตัวอย่างทดสอบจุดไฟระหว่างการทดสอบสายร้อน, ความเสี่ยงของการเผาไหม้ที่เกิดขึ้นยังต้องถูกทดสอบด้วยไฟเข็ม

หมายเหตุ: เครื่องทดสอบเพลิงเข็มนี้เป็นหนึ่งในอุปกรณ์ที่แนะนําสําหรับศูนย์ทดสอบไฟฟ้าในครัวเรือนและที่คล้ายกันใน GB / T4706 และ IEC60335-1

มาตรฐานอ้างอิง: IEC884-1, GB20991, VDE, IEC335, GB47061, GB51695UL1694

คําอธิบายทางเทคนิค:

ผลิตภัณฑ์นี้เป็นพื้นฐานในการใช้สินค้าอิเล็กทรอนิกส์และไฟฟ้า เนื่องจากสถานการณ์ความผิดพลาด เช่น การไหลของกระแสไฟฟ้าที่ผิดพลาดผ่านเส้นทางการรั่วไหล, ความร้อนเกินของส่วนประกอบหรือชิ้นส่วนการติดต่อที่ไม่ดีเป็นต้น มันอาจทําให้เกิดไฟไหม้ มันอาจยิงไปยังส่วนใกล้เคียงการทดสอบนี้จําลองไฟน้อยที่เกิดภายในสินค้า ภายใต้สภาพความผิดพลาด และใช้เทคโนโลยีจําลองเพื่อประเมินอันตรายจากการไฟเมื่อวิธีการทดสอบสายร้อนหรือวิธีการทดสอบการเผาไหม้แนวราบแนวตั้ง ไม่เหมาะสําหรับชิ้นส่วนเล็ก (หรือส่วนประกอบ) สามารถใช้วิธีการทดสอบไฟเข็มได้ถ้าตัวอย่างจุดไฟระหว่างการทดสอบสายร้อนเหมาะสําหรับส่วนประกอบและชิ้นส่วนของผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า, เครื่องใช้ในครัวเรือน เช่นแผ่นสายไฟเครื่องสลับหลุดศูนย์กลางและซอคเกตสําหรับเตาข้าว

รายละเอียดพื้นฐาน

1) ปริมาตรภายในกล่อง: ≥ 0.5 เมตรคิวบิก, พร้อมประตูการสังเกตกระจก

2) น้ํามัน: ก๊าซบูแตน

3) รายละเอียดของเครื่องเผา: ยาวมากกว่า 35 มิลลิเมตร, กว้างภายใน Ø 0.5 มิลลิเมตร ± 0.1 มิลลิเมตร, กว้างภายนอกไม่เกิน Ø 0.9 มิลลิเมตร

4) ความสูงของไฟ: 12mm ± 1mm ปรับ

5) อุณหภูมิไฟ: ภายใน 23.5 ± 1 วินาที, เวลาที่จะเพิ่มขึ้นจาก 100 °C ถึง 700 °C

6) ระยะเวลา: ปรับในช่วง 0 ~ 99 นาทีและ 99 วินาที, กับเวลาเผาไหม้ปรับและระยะเวลาเผาไหม้บันทึก

7) อุปกรณ์ความปลอดภัย: เครื่องนี้มีอุปกรณ์เตือนการรั่วไหลของก๊าซ เมื่อปริมาณก๊าซเกินค่าปกติ อุปกรณ์เตือนจะออกเสียงและจุดสัญญาณเตือน,และเปิดระบบระบายอากาศเพื่อระบายอากาศภายในกล่องทดสอบ จนกว่าคุณภาพอากาศภายในกล่องจะกลับมาสู่ค่าปกติ

8) คุณสมบัติของสินค้า: ห้องเผาไหม้ของเครื่องทดสอบนี้ใช้สีสเปรย์อิเล็กทรอสแตติก ซึ่งมีลักษณะสวยงามและทนทานกับควันและก๊าซการกัดกร่อนเครื่องปรับขนาดสามมิติ, ระบบควบคุมอัตโนมัติ, การอากาศอิสระ, การสังเกตและบันทึกที่สะดวกสบาย, มั่นคงและน่าเชื่อถือ

9) พลังงานไฟฟ้า: AC220V/50Hz
