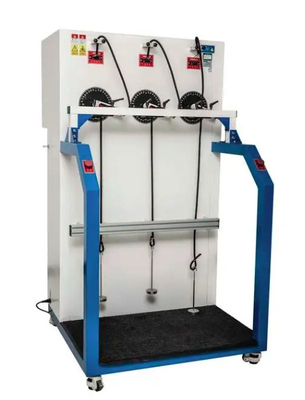

เครื่องทดสอบการบิดของสายและสายไฟฟ้า สองสามล้อสําหรับวัดความแข็งแรงทางกลของสายไฟฟ้า PVC ที่แยกกัน

DX8393 ทดสอบการบิดล้อสามล้อของสายและสายไฟฟ้าสองเครื่อง

1สาขาใช้งาน:

เหมาะสําหรับการวัดความแข็งแรงทางกลของสายพานที่แยกจาก PVC หรือสายพานที่แยกจากยางและสายยืดหยุ่นพิเศษที่มีความกระชับกําลังเฉพาะ 450/750V หรือต่ํากว่า และมีแกนสองแกนขึ้นไปผลประกอบและโครงสร้างของมันควรตอบสนองมาตรฐานแห่งชาติของ GB/T 5013.2-2008, GB/T 5013.8-2008 และ GB/T 5023.2-2008 อุปกรณ์มีลักษณะของการออกแบบลักษณะใหม่, ผลงานที่น่าเชื่อถือและโครงสร้าง, การทํางานที่สะดวกสบาย, การใช้งานสองครั้งของเครื่องเดียวและความแม่นยําสูงของข้อมูลการทดสอบ. กําหนดอินเตอร์เฟซสื่อสารทั่วไป RS232, RS485 หรือ Ethernet สําหรับการออกและการค้นหาข้อมูลการทดลอง2003

2ปริมาตรทางเทคนิคหลัก:

1) สองนัด

• ความดันไฟฟ้า: AC 380 V สายสามเฟสสี่สาย
• พลังงานของมอเตอร์: 200W
• การเดินทางด้วยรถยนต์ ≥ 1 m
• ความเร็วของรถ: 0.33 m/s (ปรับได้)
• ความดันตัวอย่าง: 180V/450V (ปรับได้)
• ความยาวตัวอย่าง: 5000 มิลลิเมตร
• กระแสตัวอย่าง: 0-35 A (ปรับได้)
• ตารางนับ: 15000 การเดินทางไป-กลับ สามารถตั้งค่าได้
• กว้างของพลิ: φ 60 φ 80 φ 120 φ 160 φ 200 (แต่ละตัวมี 2 ช่องเรียบ)
• น้ําหนักของหมัดหนัก: สองตัวละ 0.5 กิโลกรัม, 1.0 กิโลกรัม, 2.0 กิโลกรัม, 3.0 กิโลกรัม, และ 4.0 กิโลกรัม

2) รถสามล้อ

• ความดันไฟฟ้า: AC 380 V สายสามเฟสสี่สาย
• พลังงานของมอเตอร์: 200W
• การเดินทางด้วยรถยนต์ ≥ 1 m
• ความเร็วของรถ: 0.1 m/s (ปรับได้)
• ความดันตัวอย่าง: 180V/450V (ปรับได้)
• ความยาวตัวอย่าง: 5000 มิลลิเมตร
• กระแสตัวอย่าง: 0-35A (ปรับได้)
• น้ําหนักของหมัดหนัก: สองตัวสําหรับ 21N, 28N, และ 42N
• กว้างของพูลี: φ 40 φ 45 φ สองสําหรับแต่ละ 50

3การทดสอบ:

1) ประเภทตัวอย่างการทดสอบ: สองแกนโฟมเดียว, สองแกนโฟมสาม, สามแกนโฟมสาม, สามแกนโฟมสี่ อุปกรณ์พร้อมกับแหล่งกระแสไฟฟ้าสัญญาณ DC 12V

2) วิธีการทดสอบ: ไม่มีภาระ, เฟสเดียว (สองแกน), สามแกน (สามแกนสามสาย / สามแกนสี่สาย), สายเคเบิลที่มีมากกว่าห้าแกน,และเคเบิลที่มีแกนน้อยกว่า 18 สามารถเลือกได้ตลอดเวลา.

3) การตรวจสอบความผิดพลาดของตัวอย่างทดสอบ

• อัตราการแสดงผลของแอมเปอร์เมตร: ระยะ A, B และ C ติดต่อและปิดโดยอัตโนมัติ
• การแสดงปัจจุบัน: A/B, A/C, B/C สั้นและเสียงเตือนปิดอัตโนมัติ
• อัตราการแสดงไฟฟ้าปัจจุบัน: A, B, C และเครื่องเตือนวงจรสั้นและปิดอัตโนมัติ
• สําหรับตัวอย่างที่มี 5 คอร์หรือมากกว่า ไม่ใช้อุปทานไฟฟ้าใด ๆ ตราบใดที่แกนสายเชื่อมต่อเป็นชุดกับ V-V แผ่นแหล่งสัญญาณจะแสดงแรงดันแบบ DC 12Vถ้ามีเครื่องตัดวงจรระบบจะหยุดโดยอัตโนมัติ
