อุปกรณ์การทดสอบการเผาไหม้ด้วยวงจรไฟฟ้าปัจจุบันสูง สําหรับการทดสอบความต้านทานวงจรไฟฟ้าและอุปกรณ์อิเล็กทรอนิกส์

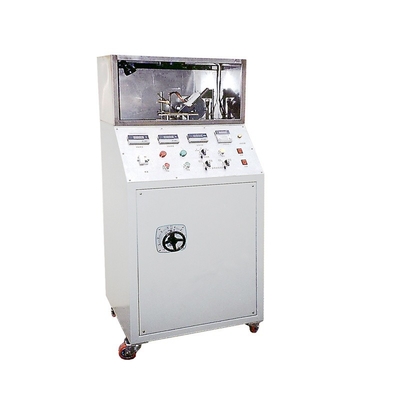

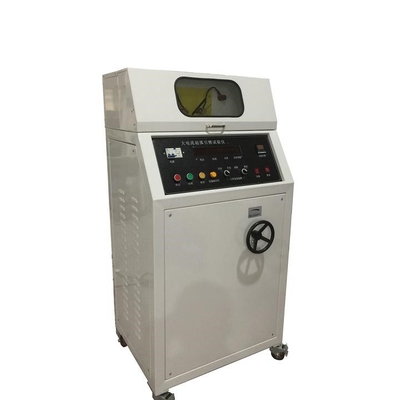

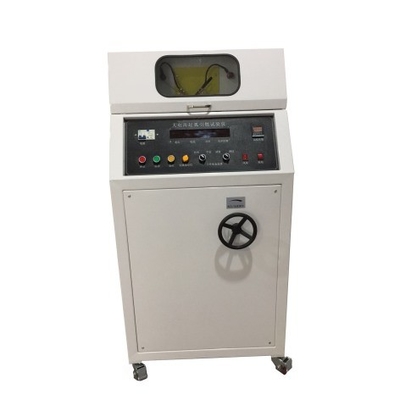

DX8086 การทดสอบการจุดไฟอาร์คกระแสไฟสูงอุปกรณ์

ภาพรวมสินค้า:ตาม IEC 60950-1:2001 "ความปลอดภัยของอุปกรณ์เทคโนโลยีสารสนเทศ" และ UL746A, IEC609471:1999 และมาตรฐานอื่น ๆ ที่กําหนดไว้ในรายการการทดสอบความปลอดภัยการจําลอง เครื่องทดสอบการจุดไฟอาร์คกระแสสูงใช้ไฟฟ้าคู่ ภายใต้กระแสเฉพาะ (33A) และปัจจัยกําลัง (COSφ0.5)ตามความเร็วการเริ่มต้นวงศ์บาง (254mm/s) และอัตราการซ้ํา (40 ครั้ง/นาที), พื้นผิวของตัวอย่างถูกบานซ้ําซ้ําถึง 200 ครั้ง และการต้านทานการเผาไหม้ของตัวอย่างถูกประเมิน

คําอธิบายการทดสอบ:ส่วนของวัสดุกันไฟ หรือวัสดุที่เผาไหม้อย่างแข็งแกร่งอื่น ๆ ที่กระจายไฟได้ง่ายภายในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ อาจจุดไฟเพราะใกล้เคียงหรือสัมผัสกับเส้นโค้งส่งผลให้เกิดไฟฟ้าและเสี่ยงการทํางานที่น่าเชื่อถือของอุปกรณ์และความปลอดภัยของบุคคล.

พื้นที่ใช้งาน:มันเหมาะสําหรับการทดสอบความต้านทานเส้นโค้งของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ เครื่องใช้ในครัวเรือนและวัสดุของมันการจําลองการรั่วไหลที่อาจเกิดขึ้นบนตัวประกอบความร้อนระหว่างชิ้นส่วนที่ใช้ไฟฟ้าที่มีขั้วขั้วที่แตกต่างกัน หรือระหว่างชิ้นส่วนที่ใช้ไฟฟ้าและชิ้นส่วนโลหะที่ติดดิน, เพื่อวัดและประเมินความต้านทานวงจรของไอโซเลเตอร์ ภายใต้ความดันที่กําหนด

มาตรฐาน:IEC 60950-1:2001, BS EN 60950-1::2001บีเอส 7002:2001, GB 4943-2001 "ความปลอดภัยของอุปกรณ์เทคโนโลยีสารสนเทศ" และ UL746A, IEC609471:1999, GB/T14048.1-2000, IEC7301:1993, GB14536.1-1998 และความต้องการมาตรฐานอื่น ๆ

คําอธิบายการทดสอบ:เครื่องทดสอบการเผาไหม้กระแสไฟฟ้ากระแสไฟฟ้าสูงเป็นไฟฟ้าคู่ขนาดที่กําหนดและวัสดุที่แตกต่างกัน (ไฟฟ้า-ทองแดงและไฟฟ้า-เหล็กไร้oxide)ภายใต้กระแสเฉพาะ (33A) และปัจจัยกําลัง (COSφ0.5) ตามความเร็วการเริ่มต้นวงศ์บาง (254 มม/วินาที) และอัตราการซ้ํา (40 ครั้ง/นาที) วงศ์ถูกกระตุ้นซ้ําซ้ําถึง 200 ครั้งบนพื้นผิวของตัวอย่างและมีการประเมินความต้านทานการเผาไหม้แบบโค้งในกระแสไฟฟ้าสูงของตัวอย่าง (HAI). เลขระดับที่เล็กกว่า ยากขึ้นสําหรับวัสดุที่จะเผาไหม้

ปริมาตรเทคนิค:

ความดันการทํางาน: 220V/50Hz, 1KVA

ปัจจุบันกระแสกระบวนการกระบวนการกระบวนการกระบวนการกระบวนการ

อัตราการกระแทกเส้นโค้ง: 40 ครั้ง/นาที (ปรับได้)

ความเร็วการแยกอิเล็กตรอนคือ 254mm/s ± 25mm/s

ค่าประสิทธิภาพการกระแทกวงโค้ง: COSφ0.5±0 (ปรับได้)

จํานวนของกระแทกวงศ์คือ 0-9999, ซึ่งสามารถตั้งค่าได้

วัสดุไฟฟ้า (ไฟฟ้า) ทองแดง กว้าง Ф35ลักษณะมุมคอนเวลปลาย 30°

อิเล็กตรอดเคลื่อนที่ - เหล็กไร้ขัด กว้าง F30มุมโคกปลาย 60°

มุมของไฟฟ้าคือ 45 ° ไปยังแนวราบ, และรัศมีของการโค้งของหัวไฟฟ้าคือ 0.1mm

ระยะเวลาตกคือ 30±5S ปรับ

ความสูงของกระแทก 35±5mm

ความช้าระยะเวลาของกระแทก 0.2S ((เวลาเปิดซอลีนอยด์วาล์ว)

ขนาดน้ําตก: 45 ~ 50 น้ําตก/cm3

ขนาดตัวอย่าง: 130mm × 13mm × ((2 ~ 12) mm
