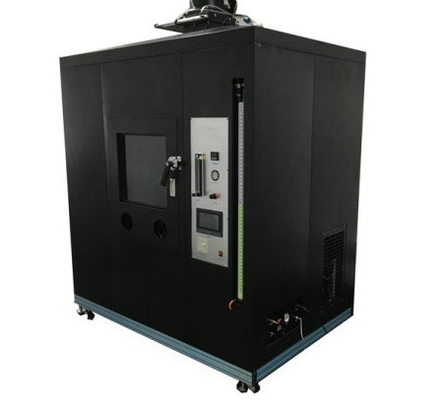

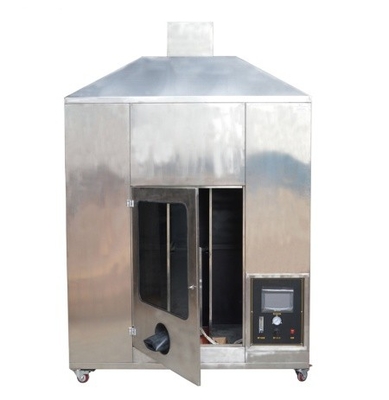

อุปกรณ์ทดสอบการเผาไหม้สายและสายไฟ ประเมินความสามารถของสายไฟเดียวหรือสายไฟรวมกันในการยับยั้งการแพร่กระจายไฟ

DX8297 สายและการทดสอบการเผาไหม้สายไฟอุปกรณ์

การนําเสนอเครื่องมือ:

อุปกรณ์ทดสอบไฟไหม้สายและสายไฟ UL 1685 เป็นอุปกรณ์ที่ใช้ในการประเมินความสามารถของสายไฟเดียวหรือสายไฟรวมกันในการยับยั้งการแพร่ระบาดของไฟใต้สภาพที่กําหนดไว้และตอบสนองความต้องการการทดสอบของ UL 1685, IEEE 383 และ IEEE 1202

ผลประสิทธิภาพในการดับไฟของสายไฟถูกประเมินโดยการจุดไฟตัวอย่างด้วยไฟที่วางตั้งตั้งตั้ง 20 kW (70,000 Btu/hr) ด้วยค่าทฤษฎี 20 kW (70,000 Btu/hr) ในพื้นที่ของปริมาณที่กําหนดไว้เป็นเวลา 20 นาที.

ปริมาตรเทคนิค:

มาตรฐาน:

IEEE 1202

การแพร่กระจายไฟ - การทดสอบสายและสายไฟ

IEEE 383

มาตรฐานการทดสอบประเภทสําหรับสายไฟฟ้า IE, สายเชื่อมสนามและสายเชื่อมสําหรับโรงงานพลังงานนิวเคลียร์

UL 1685

การแพร่กระจายไฟของสายไฟและการผลิตควัน

ลักษณะสําคัญ:

ขนาดพื้นที่ทดสอบ: 2438 (ความยาว) × 2438 (ความกว้าง) × 3353 (ความสูง) มิลลิเมตร, ปริมาตร: 19.93m3, พื้นพื้นภายใน: 5.94m2;

การวัดอุณหภูมิและความเร็วของก๊าซในท่อสูบ

เครื่องวัดอากาศสองทิศใช้ในการวัดความเร็วหมุนของก๊าซเผาไหม้อุณหภูมิสูงที่เกิดระหว่างกระบวนการเผาไหม้ในท่อไอ้

ขนาดของพัลเล็ตคือ 305 (ความยาว) × 76 (ความกว้าง) × 2438 (ความสูง) มิลลิเมตร ความกว้างของบันไดเหล็กคือ 25±6 มิลลิเมตร และความกว้างด้านล่างคือ 229 มิลลิเมตร

เครื่องเผาผลาญด้วยเครื่องเผาโพรเปาน พร้อมเครื่องผสมเวนทูรี ตาม IEC60332-3

เครื่องควบคุมการไหลของมวล เพื่อให้แน่ใจว่าการให้อากาศและความดันของอากาศยังคงสามารถรักษาการไหลของอากาศได้เรียบร้อย

บอร์ดเก็บข้อมูลใช้ในการเก็บและวัดอุณหภูมิของส่วนประกอบภายในและอุณหภูมิของเพลิงอย่างแม่นยํา

ก๊าซและอากาศสามารถควบคุมโดยซอลีนอยด์วาล์ว

ระบบวัดความหนาแน่นของควัน

ระบบทดสอบอัตราการปล่อยความร้อนของออกซิเจน paramagnetic

วาล์วโซเลนอยด์และเครื่องจุดไฟสามารถควบคุมด้วยมือผ่านปุ่มบนแผ่นควบคุม และเครื่องมือสามารถปิดในกรณีฉุกเฉิน (รวมถึงคอมพิวเตอร์)
