อุปกรณ์ทดสอบกระแสความร้อนสําหรับวัสดุที่ครอบคลุมพื้น

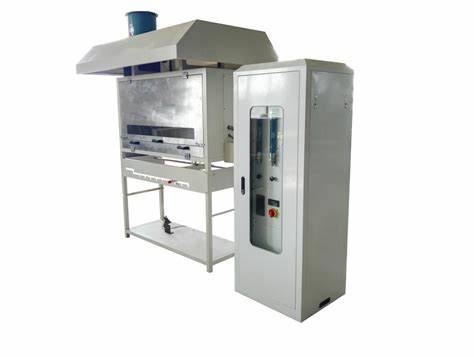

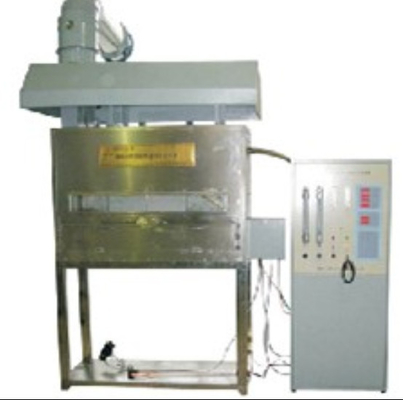

DX8401 อุปกรณ์ทดสอบกระแสความร้อนสําหรับวัสดุที่ครอบคลุมพื้น

สอดคล้องกับมาตรฐานตอบสนองความต้องการของ GB/T11785-2005 และ ISO9239-1 "การกําหนดประสิทธิภาพการเผาไหม้ของวัสดุถนน - วิธีแหล่งความร้อนที่รังสี"

พื้นที่ใช้งาน:

มันเหมาะสําหรับการทดสอบวัสดุพื้นที่วางอยู่แนวราบด้วยไฟน้อยในสภาพที่กําหนด และถูกเผชิญกับสนามรังสีความร้อนที่ชันเหมาะสําหรับวัสดุพื้นทุกชนิดเช่น: ผ้า, ผนัง, คอร์ก, ไม้, ใบยางและพื้นพลาสติกและวัสดุฉีดพื้นรวมถึงสับสราตที่ใช้, และการเปลี่ยนแปลงของวัสดุพื้นฐาน วัสดุชั้นล่างหรือด้านอื่น ๆ ของวัสดุการเคลื่อนที่อาจส่งผลต่อผลการทดสอบและใช้ในการทดสอบและอธิบายลักษณะการเผาไหม้ของวัสดุถนนในปฏิกิริยาทางความร้อนคู่ต่อการเผาไหม้ภายใต้สภาพควบคุมห้องปฏิบัติการ.

ตัวชี้วัดทางเทคนิคหลัก:

กล่องรังสีมีโน้ม 30 องศาและสามารถปรับ

การไหลของความร้อนในทางเข้าจะวัดด้วยการไหลของความร้อนในทางเข้า

อัตราการไหลของก๊าซในหลอดควันคือ (2.5±0.2) m/s

อุณหภูมิน้ําอยู่ที่ 15-25 องศาเซลเซียส

ความไหลของแสงสว่างของ 9 จุดของแผ่นแสงสว่างควรตอบสนองความจํากัดที่เกี่ยวข้อง (ดูความต้องการมาตรฐาน)

พัดลมไอออกสามารถปรับได้อย่างไม่จํากัด

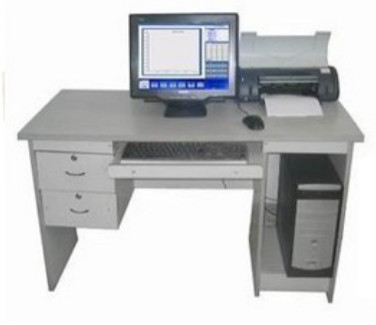

คุณสมบัติ: การควบคุมโดยคอมพิวเตอร์ การจับเวลาอัตโนมัติ การพิมพ์บันทึกการประมวลผลข้อมูล

ความแม่นยําของเวลา: <1s/h

ปริมาตรเทคนิค:

ระยะการวัดของเครื่องวัดกระแสความร้อน: (0-15) Kw/m2

ความแม่นยําของเครื่องวัดกระแสความร้อน: ± 0.2Kw/m2

ความแม่นยําของเครื่องวัดกระแสความร้อน: < ± 3%

ระยะวัดอุณหภูมิสูงของรังสีความร้อน 400-600 °C ความแม่นยํา ± 0.5 °C

ความผิดพลาดของอุณหภูมิของร่างสีดํา: ± 5 °C

ความเร็วการออกควัน: (2.5±0.2) m/s

ความจุในการออกควัน: (39-85) m3/min

ขนาดแผ่นเรเดอรันท์แบบเรฟราคเตอร์แบบมีขุมขัด: 300 mm × 450 mm สามารถทนอุณหภูมิสูงประมาณ 900 °C;

เทอร์โมคอปเปล: เทอร์โมคอปเปลที่ป้องกันด้วยสแตนเลสประเภท K กว้าง 3.2 mm

ความต้องการการกระจายกระแสความร้อน: ที่ 200mm: (9.1±0.4) KW/m2

ที่ 400 มิลลิเมตร: (5.0±0.4) KW/ม 2

ที่ 600 มิลลิเมตร: (2.4±0.2) KW/ม 2

ก๊าซเผาไหม้: ก๊าซโปรแปน (ให้บริการโดยผู้ใช้)

การไหลของก๊าซเผาไหม้: (0.026±0.002) L/S

เครื่องเผาไฟ: กว้างภายนอก ¢10mm, กว้างภายใน ¢6mm, 35 ¢0.7mm หลุมในท่อเครื่องเผาไฟ;

ความสูงของไฟ: 60 ~ 120mm ปรับได้

ระบบจุดไฟ: ระบบจุดไฟอิเล็กทรอนิกส์ความดันสูง

ระบบการออกแรง: เครื่องนี้มีพัดลมออกแรง เมื่อการทดสอบเสร็จสิ้น เปิดระบบพัดลมออก เพื่อปล่อยก๊าซออกออกไปข้างนอก

วัสดุกล่องควบคุม / กล่องเผาไหม้: ใช้แผ่นเหล็กไร้ขัดสี 304 ที่มีคุณภาพสูง (t=1.2mm) การแปรรูปและการปั้นเครื่องมือ CNC รูปทรงวงศ์สวยงามและอุดมใจ

Blowtorch: ผลิตโดยบริษัทของเรา, วัสดุเหล็กไร้ขัดเหล็ก 304, ตรงกับความต้องการของมาตรฐาน GB / T11785.

ส่วนเครื่องจักรกลอื่นๆ ผลิตจากสแตนเลส 304 หรือวัสดุ A3 ที่หนาขึ้นด้วยการเคลือบไฟฟ้ากันสนิมและกันสนิม

ความดันไฟฟ้า: AC220V±10%, 50Hz

พลังงานสูงสุด: 5KW

ขนาดกล่องเผาไหม้: L1420*W1200*H2300 ((mm)

ขนาดกล่องควบคุม: ความยาว × ความกว้าง × ความสูง (2.2× 1.2× 2.4) m

น้ําหนักอุปกรณ์: 350 กิโลกรัม

การประกอบของอุปกรณ์: ประกอบด้วยส่วนใหญ่สองส่วน: กล่องเผาไหม้และกล่องควบคุม
