อุปกรณ์การทดสอบที่ไม่เผาไหม้สําหรับวัสดุก่อสร้างกันไฟ การตัดสินผลการเผาไหม้

DX8371 อุปกรณ์ทดสอบที่ไม่เผาไหม้สําหรับวัสดุก่อสร้างกันไฟ

พื้นที่ใช้งาน:

มันเหมาะสําหรับวิธีการทดสอบในการประเมินผลการเผาไหม้ของวัสดุก่อสร้างภายใต้สภาพที่กําหนดเหมาะสําหรับการทดสอบการจัดหมวดประสิทธิภาพการเผาไหม้ของวัสดุกันไฟชั้น A ใน GB8624 การจัดหมวดประสิทธิภาพการเผาไหม้ของวัสดุก่อสร้าง.

ติดตามมาตรฐาน:

It is developed in accordance with the technical indicators and requirements specified in the national standard GB/T 5464-2010 "Test Method for Non-flammability of Building Materials" and GB/T 8624-2012 "Classification of Combustion Performance of Building Materials and Products". IS01182: 2002 "การทดสอบปฏิกิริยาต่อไฟของวัสดุก่อสร้าง - การทดสอบความไม่เผาไหม้"

ปริมาตรหลัก:

1อุปกรณ์การทดสอบประกอบด้วยเตาอบทําความร้อน, ตัวถือตัวอย่าง, หัวระบายอากาศ, เทอร์โมคอลล์, เครื่องควบคุมพลังงาน, เครื่องควบคุมแรงดัน, อุปกรณ์ควบคุมอุณหภูมิที่ฉลาดและคอมพิวเตอร์ (ที่สามารถบันทึกเส้นโค้งอุณหภูมิและข้อมูลทั้งหมดของการทดสอบ)

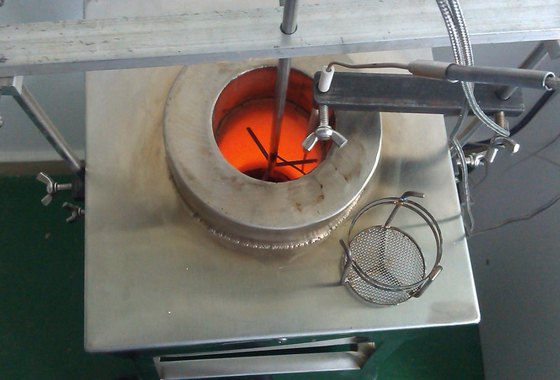

2.เตาอบอุ่น: Φ95mm × Φ75mm × Φ150mm, 3mm × 0.2m นิเคิล 80% โครเมียม 20% แผนกัน

3. น้ําหนักของรากตัวอย่าง: 15 กรัม + 1 กรัม

4หมวกระบายอากาศ: Φ75mm × 500mm

5. เทอร์โมคอปเปอร์: ปกป้องนิกเกิล-โครเมียม ปกปิด Φ3mm

6. ระบบควบคุมความดัน: 2KVA, ความมั่นคงของความดัน≤± 1%

7. เทอร์โมเมตร: 0 ~ 1000 ± 2%

8ระยะเวลาการกําหนดเวลา: ความแม่นยํา 0 ~ 99h ± 1S

9ความดันไฟฟ้า: AC220V±10%, 50Hz, กระแสไฟฟ้า≤10A

10. ระยะเวลาความมั่นคง: จากอุณหภูมิห้อง 750 °C ≤ 1 ชั่วโมง

11อุณหภูมิเตา: 750±5°C

12. อุณหภูมิในเตาอบ: 2 °C/10 นาที

13พลังงานทําความร้อน: 800 ~ 1000W

14พลังงานสูงสุด: 1.5KW

15. ความดันการทําความร้อนพลังงาน: 0 ~ 100 V ปรับ

ลักษณะหลัก:

อุปกรณ์นี้ใช้คอมพิวเตอร์อุตสาหกรรม และบัตรการรับข้อมูล AD ความละเอียดสูง 16 บิต และข้อมูลที่รวบรวมถูกคอมพิวเตอร์ประมวลผลโดยสมบูรณ์ซึ่งทําให้งานคํานวณข้อมูลแบบมือถือแบบดั้งเดิมง่ายขึ้นมาก; อินเตอร์เฟซการทํางานที่มนุษย์, การดําเนินงานที่ง่ายและสะดวก, คนที่ไม่รู้ว่าวิธีการใช้คอมพิวเตอร์สามารถเรียนรู้การใช้งานหลังจากการฝึกอบรม 5 นาที.ตัวทดสอบสามารถดูข้อมูลการทดสอบและเส้นโค้งอุณหภูมิในเวลาจริง; หลังการทดสอบสิ้นสุดลง รายงานการทดสอบจะผลิตโดยอัตโนมัติ และข้อมูลการทดสอบจะชัดเจนในสายตา ซึ่งสะดวกสําหรับผู้ประกอบการที่จะบันทึกและพิมพ์และส่งต่ออุปกรณ์มีเครื่องควบคุมความแรงดันแม่นยําสูง, และความสับสนของแรงดันอยู่ในระยะ 2% เพื่อให้มั่นคงของแรงดันการทดสอบเข้าอุปกรณ์ยังมีอุปกรณ์ป้องกันการอุ่นเกินและการป้องกันการอุ่นเกินเพื่อป้องกันเตาอบอุ่นจากการอ้วนในระหว่างกระบวนการทําความร้อน, ยืดอายุการใช้งานของเตาอบได้อย่างมีประสิทธิภาพ

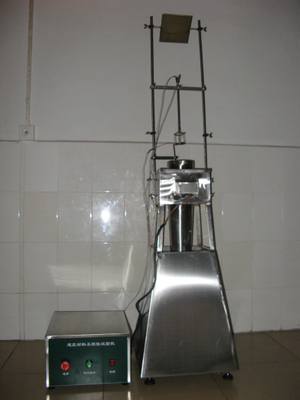

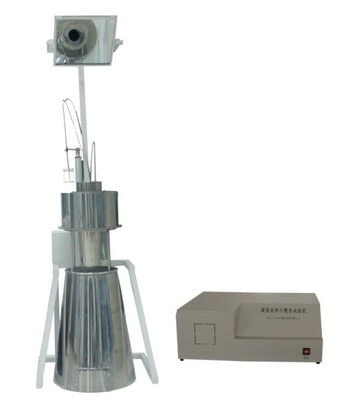

โครงสร้างอุปกรณ์:เครื่องนี้ประกอบด้วยเตาอบทําความร้อน กล่องควบคุม คอมพิวเตอร์ และเครื่องปรับอากาศ

ขนาดกล่องเผาไหม้: L700*W400*H850 ((mm)

กล่องเผาไหม้และกล่องควบคุมทําจากสแตนเลส SUS304 คุณภาพสูง ซึ่งสวยงามและมีลักษณะดีซึ่งเป็นตัวป้องกันสนิมที่ดี.

ระบบควบคุมอุณหภูมิ

เทอร์โมคอปเปอร์: ใช้เทอร์โมคอปเปอร์แบบไนเคิล-โครเมียมแบบ K ที่มีเส้น径 0.3 และเส้น diameter ¢ 1.5*300 ซึ่งตรงกับความแม่นยําชั้นแรกที่ต้องการโดย GB/T5464.

การสกัดอุณหภูมิ: EVOC 16 บิต AD การ์ดสกัดอุณหภูมิแม่นยําสูง พร้อมระบบคอมพิวเตอร์ในการคํานวณและประมวลผลสัญญาณการสกัด

เงื่อนไขการใช้ดินมันเรียบ มีอากาศดี และไม่มีก๊าซและฝุ่นที่เผาไหม้, ระเบิด, ละลาย ไม่มีแหล่งรังสีไฟฟ้าแรงในบริเวณใกล้เคียงปล่อยพื้นที่รักษาที่เหมาะสมรอบอุปกรณ์.

อุณหภูมิ: 25°C~35°C

ระยะความสับสนของแรงดันที่อนุญาต: 220V ± 10%

ช่วงความสับสนของความถี่ที่อนุญาต: 50Hz ± 1%

ผู้ใช้ต้องตั้งค่าอุปกรณ์ด้วยสวิทช์อากาศที่รั่วที่สถานที่ติดตั้ง และสวิทช์นี้ต้องเป็นอิสระและอุปกรณ์ต้องใช้

ขนาดของเตาทดสอบ:L550 × W550 × H2100 (มิลลิเมตร)

ขนาดกล่องควบคุม:L700 × W600 × H1200 (mm) กล่องควบคุมถูกควบคุมโดยคอมพิวเตอร์

เตาเผาทดลองทําจากสแตนเลสคุณภาพสูง (t = 1.2mm) ที่สวยงามและมีลักษณะดี

ส่วนภายในประกอบด้วยสแตนเลส SUS304 ที่มีความทนทานต่อสนิมที่ดี

ระบบควบคุมอุณหภูมิ: ระบบควบคุมอุณหภูมิที่มีความรู้จากคอมพิวเตอร์

เทอร์โมคอปเปอร์: เทอร์โมคอปเปอร์ที่ป้อมด้วยไนเคิล-โครเมียม ขนาดเส้น径 φ1.5mm และความแม่นยํา II

ฉันอุปกรณ์

อุปกรณ์ทั้งหมดถูกจัดตั้งอยู่ในห้อง 19 นิ้ว และรวมถึงเครื่องควบคุมอุณหภูมิ เครื่องเตือนอุณหภูมิเกิน และเครื่องควบคุมพลังงานเครื่องควบคุมพลังงานรักษาอุณหภูมิภายใต้อิทธิพลของความดันความสับสนและแสดงพลังงานของไฟฟ้าที่ส่งในวัตต์.

4. Pตัวชี้วัดการทํางาน

1. พลังงานไฟฟ้า: AC220V±10%, 50Hz, กระแส≤10A

2พลังงานทําความร้อน: 1500W

3ระยะอุณหภูมิ: (-200 ~ 1300 °C)

4ระยะควบคุมอุณหภูมิ: (300 ~ 750) °C

5ความแม่นยําในการวัดอุณหภูมิ: ± 1 °C

6ความแม่นยําในการควบคุมอุณหภูมิ: ± 3 °C

7- อุณหภูมิสมดุลเริ่มต้นในเตาอบ: (750±5) °C, ความร้อนใน 10 นาที≤ 2 °C

8- อุณหภูมิคงที่ในเตาอบ: จากอุณหภูมิห้อง 750 °C ≤ 1 ชั่วโมง

9ขนาดท่อเตาอบอบ: กว้างภายใน (75±1) mm, ความสูง (150±1) mm

10ตัวอย่างเป็นกระบอก: กว้าง 45 มิลลิเมตร, ความสูง (50 ± 3) มิลลิเมตร

11พื้นที่ใช้งาน: 1 ตารางเมตร

12. โซนด์อุณหภูมิ: กว้างภายนอก 1.5 มิลลิเมตร, และกว้างสาย 0.3 มิลลิเมตร

13การกํากับพลังงาน: 0 ~ 1200 V ปรับได้

14การปรับสภาพ: ก่อนการทดสอบตัวอย่างต้องปรับในเตาแห้งที่มีอากาศที่มีอุณหภูมิ (60±5) °C เป็นเวลา (20~24) ชั่วโมงและจากนั้นตัวอย่างจะเย็นลงสู่อุณหภูมิห้องในจานแห้งน้ําหนักของตัวอย่างแต่ละกลุ่ม ควรชั่งให้แม่น 0.01 กรัม ก่อนการทดสอบ

15จุดการทดสอบซอนด์: ห้องทดสอบ, ศูนย์ของชิ้นทดสอบ, พื้นของชิ้นทดสอบ, ผนังเตาอบ
