อุปกรณ์ทดสอบอุณหภูมิสูงสุดสําหรับวัสดุกันความร้อนเพื่อการประเมินอุณหภูมิการใช้สูงสุด

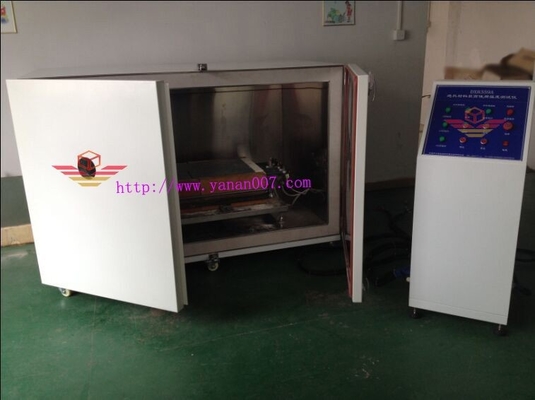

DX8359A การทดสอบอุณหภูมิสูงสุดอุปกรณ์สําหรับวัสดุกันความร้อน

สอดคล้องกับมาตรฐานตามมาตรฐานที่เกี่ยวข้อง GB/T17430-2015 "วิธีการประเมินอุณหภูมิการใช้งานสูงสุดของวัสดุกันความร้อน" ไม่เท่าเทียมกัน:ASTM C411-82 "วิธีการทดสอบผลการทํางานบนพื้นที่ร้อนของวัสดุกันความร้อนที่สูงสุด" ASTM C447-85 "ไม่เท่าเทียมกันของมาตรฐานที่เกี่ยวข้องสําหรับวัสดุกันความร้อน: ASTM C411-82 "วิธีการทดสอบผลการทํางานบนพื้นผิวร้อนของวัสดุอุปกรณ์กันความร้อนในอุณหภูมิสูงสุด"ASTM C447-85 "วิธีการประเมินอุณหภูมิการใช้งานสูงสุดของวัสดุกันความร้อน", และ ISO 8142:1990 รายละเอียดเพิ่มเติม A "วิธีการทดสอบในการกําหนดอุณหภูมิการใช้งานสูงสุดของเปลือกท่อหญ้าแร่ประกอบจากแร่"

Tคุณลักษณะของสินค้าการใช้เครื่องมือเครื่องจักร CNC ในการแปรรูปและการปั้น รูปทรงเส้นโค้งสวยงามและอุดมสมบูรณ์ มีลักษณะของความงาม, ป้องกันสนิมและป้องกันการกัดกร่อนส่วนอื่นๆ ผลิตจากเหล็ก 45# พร้อมผิวผิวหนา/เหล็กไร้สแตนเลส SUS304.

พื้นที่ใช้งาน:มันเหมาะสําหรับการประเมินอุณหภูมิการใช้สูงสุดของผลิตภัณฑ์กันความร้อน เช่น วัสดุกันความร้อนที่เต็มอ่อน, เฟลท์, ผ้าห่ม, บล็อก,ผนังและเปลือกหลอดกันหนาวชุด.

The ปริมาตรเทคนิคหลัก:

1. แผ่นทําความร้อน: ผลิตจากสแตนเลส SUS304, มีพื้นที่ทดสอบ 900 * 450 มิลลิเมตร, ล้อมรอบด้วยชั้นป้องกัน, และความกว้าง 80 มิลลิเมตร. บนผิวล่างของแผ่นทําความร้อน,มีไม่น้อยกว่าห้า thermocouples เพื่อกําหนดอุณหภูมิพื้นผิวของมันซึ่งสี่ตัวถูกติดตั้งบนเส้นฉากของพื้นที่ทําความร้อนของแผ่นทําความร้อน และอยู่ห่างจากแต่ละมุม 150 มม และเทอร์โมคอลเล่ย์ที่ห้าถูกวางไว้กลางแผ่นทําความร้อนอุณหภูมิที่วัดได้ในจุดใด ๆ ไม่ควรต่ํากว่าอุณหภูมิที่ต้องการและความแตกต่างคือ + 5% หรือ + 15 °C (ตามที่น้อยกว่า).

2ท่อทําความร้อน: ผลิตจากสแตนเลส SUS304 ความยาว 2M และเส้นกว้างนามของ 88mm, 108mm และ 133mm ตามลําดับที่อนุญาตให้ใช้การทดสอบเปลือกหลอดแยกแบบชุดต่อตัวปลายของท่อทําความร้อนควรมีส่วนป้องกันที่ยาวไม่น้อยกว่า 75 มิลลิเมตร และเครื่องทําความร้อนช่วยกันเพื่อป้องกันการสูญเสียความร้อนที่เกินขั้นตอนของตัวอย่างเทอร์โมคอปเปอร์ถูกติดตั้งทุก 0.3m เพื่อกําหนดอุณหภูมิบนผิวของท่อทําความร้อนอุณหภูมิที่วัดได้ในจุดใด ๆ ไม่ควรต่ํากว่าอุณหภูมิที่ต้องการและความแตกต่างคือ + 5% หรือ + 15 °C (ตามที่น้อยกว่า).

3ระบบวัดอุณหภูมิ: กว้างของสาย thermocouple คือ 5.0mm

4. อุณหภูมิการวัด: 0-500, 0-900, 0-1250 °C (ไม่จํากัด) อุณหภูมิจะวัดโดยใช้ PLC + มูลูล

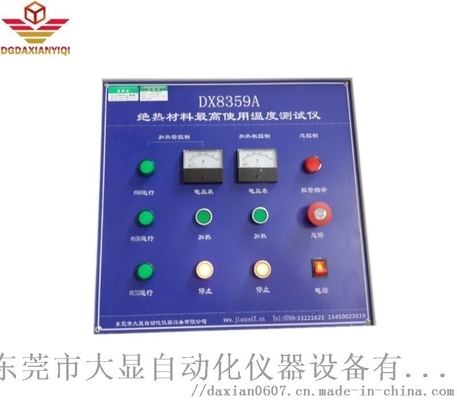

5ส่วนควบคุม: โมดูล PLC ถูกนํามาใช้ และไมโครคอมพิวเตอร์ควบคุมการแสดงในเวลาจริงของเส้นโค้งอุณหภูมิของพื้นผิวร้อนและผลิตรายงาน

6อัตราการทําความร้อน: 5 °C/min หรือ 3 °C/min สามารถตั้ง

7. การเก็บอุณหภูมิ: เก็บทุก 2 นาที และแสดงด้วยเส้นโค้ง

8. เวลาตอบสนองของเทอร์โมคอปเปอร์: <0.5s

9ความผิดพลาดของอุณหภูมิ: ± 0.5 °C

10. ความผิดพลาดการกําหนดเวลา: 1s / h

11คอมพิวเตอร์: ชุดของคอมพิวเตอร์ (อย่างน้อยตอบสนองความต้องการดังต่อไปนี้: คอมพิวเตอร์แบรนด์สายแรก; CPU: INTEL I5-III รุ่นหรือมากกว่า; ความจํา: 4G หรือมากกว่า; HDD: 500G หรือมากกว่า; ด้วยสายสาย:การทํางานของอุปกรณ์ควบคุม; Display: LED LCD display มากกว่า 20 นิ้ว ความละเอียดมากกว่า 1600*900; ระบบ Windows XP. ), เครื่องพิมพ์ ชุดของโปรแกรมการทดสอบ

12อุปกรณ์พร้อมกับการกํากับแบนและเครื่องวัด: วัด warpage.

13พร้อมกับถังตัวอย่างสองถัง

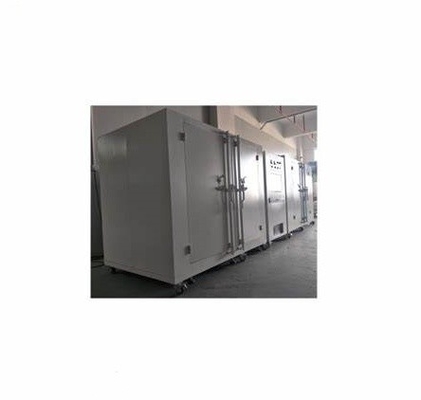

14ขนาดเตาทดสอบ: L2245 × W1500 × H1600 (มิลลิเมตร)

15ขนาดกล่องควบคุม: L500 × W500 × H1200 (มิลลิเมตร),กล่องควบคุมถูกควบคุมโดยคอมพิวเตอร์
