อุปกรณ์ทดสอบความทนทานไฟสําหรับองค์ประกอบอาคาร

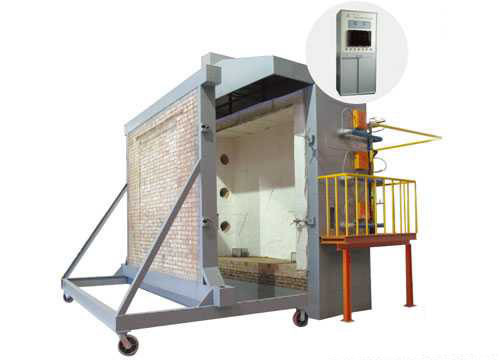

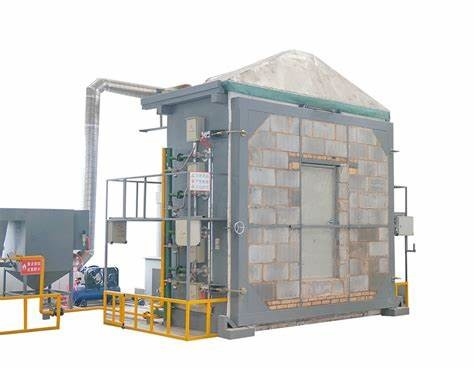

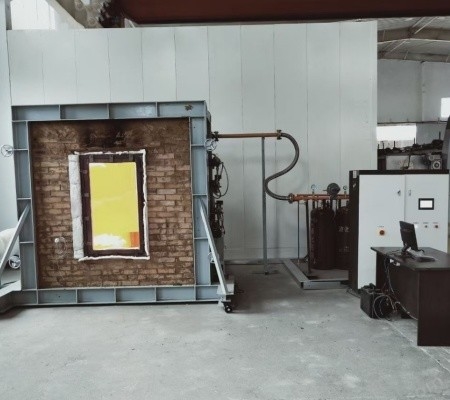

DX8342 การทดสอบความทนทานต่อไฟอุปกรณ์สําหรับส่วนประกอบอาคาร

พื้นที่ใช้งาน: เหมาะสําหรับการทดสอบความต้านทานไฟขององค์ประกอบของอาคาร และความต้านทานไฟขององค์ประกอบการแยกตั้งที่บรรทุกภาระ

ความดันการทํางาน: AC 380V ± 10% 50NZ

ร่างเตาอบ: เตาอบทดสอบประกอบด้วยอิฐ, โครงสร้างเหล็ก และวัสดุกันไฟและอุณหภูมิ

ขนาดตัวอย่าง: ความกว้าง 300mm × ความสูง 300mm (สามารถปรับแต่งได้)

ขนาดของเตาอบประมาณ:

โฟนตั้ง: L3.2m × W2.2m × H4.0m

เตาอบแนวราบ: L3.2m × W3.2m × H15.

การไหลของก๊าซ: 0 ~ 100L / นาที ความแม่นยําในการวัด 2.5 เกรด

การไหลของอากาศ: 0 ~ 50m3/min ความแม่นยําในการวัด≤ ± 0.5m3/min

ความจุของถังแก๊ส ≥50kg×6

อุปกรณ์วัดภาระ: ควรเพิ่ม ± 2.5% ของค่าภาระ (จําเป็นสําหรับการทดสอบชนิดภาระ)

โซนดวัดช่องว่างตัวอย่าง: กว้าง 6 มม ± 0.1 มม, กว้าง 25 มม ± 0.2 มม

ระบบการเผาไหม้: ระบบกระจายก๊าซ (ภายใน 10 เมตร) เครื่องโยนไฟ (ไม่น้อยกว่า 20) และวาล์วควบคุม

แหล่งก๊าซเผาไหม้: โปรแปน ก๊าซเหลว

ระบบควบคุมอุณหภูมิเตา: จุดการเก็บตัวอย่างสูงสุดคือ 10 จุด

ระบบระบายอากาศและปรับความหนาว เป็นต้น

ระยะการวัดความร้อนที่รังสีบนพื้นผิวไฟกลับของตัวอย่าง: 0 ~ 10W / cm2

ระยะวัดความดันเตา: 0 ~ 100pa

ความแม่นยําของการวัด: ≤±3pa

อุณหภูมิการทดสอบ: การควบคุมอุณหภูมิเตาตอบสนองความต้องการของ T-T0=3451g (8t+1) และการควบคุมความเบี่ยงเบนในการควบคุมอุณหภูมิ:

0 นาที

เวลา 10 นาที

เมื่อ T> 30 นาที, d ≤ 5%

อุณหภูมิเตา: ± 15 °C

อุณหภูมิภายในตัวอย่าง: ± 10 °C

อุณหภูมิของตัวอย่าง: ± 4 °C

สภาพการวัดความดันเตาอบ:

5 นาทีหลังจากการเริ่มต้นการทดสอบ สภาพความดันบวกที่ระบุไว้ข้างล่างจะบรรลุในเตาอบ

สมาชิกแนวราบ - บนระนาบแนวราบ 100 มิลลิเมตรใต้พื้นผิวด้านล่างของตัวอย่าง ความดันเตาอบคือ 15Pa±5Pa

สมาชิกแนวตั้ง ความสูง 3m ในเตาอบ 100mm จากพื้นผิวของตัวอย่าง ความดันเตาอบคือ 15Pa±5Pa

10 นาทีหลังจากการเริ่มต้นการทดสอบ องุ่นควรบรรลุสภาพความดันบวกที่กําหนดไว้ข้างล่าง

สมาชิกแนวราบ - บนระนาบแนวราบ 100 มิลลิเมตรใต้พื้นผิวด้านล่างของตัวอย่าง ความดันเตาคือ 17Pa±3Pa

สมาชิกแนวตั้ง ความสูง 3m ในเตาอบ 100mm จากพื้นผิวของตัวอย่าง ความดันเตาอบคือ 17Pa±3Pa

อุณหภูมิเตาอบ: ± 15 °C โดยใช้เทอร์โมคอลล์ขนาดกว้าง 1 mm

อุณหภูมิของตัวอย่างคือ ± 4 °C และเส้นผ่าตัดของสายคือ 0.5 mm

พลาตินูม โรเดียม พลาตินูม เทอร์โมคอปเปิล s-value ระดับความแม่นยํา

เครื่องบีบโลหะ nickel-nickel-silicon ค่า K-thermocouple เกรด ‖

ระยะเวลา: 0 ~ 120 นาที ความแม่นยําของเวลา: < ± 1 วินาที

ระบบตรวจจับอุณหภูมิตัวอย่าง: จุดการตรวจสอบตัวอย่างสูงสุดคือ 20 จุด

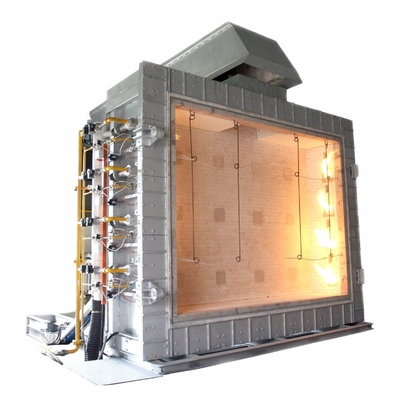

พื้นที่ใช้งาน:หม้อทดสอบตรงกับตัวชี้วัดและความต้องการทางเทคนิคที่ระบุในมาตรฐานแห่งชาติ GB/T7633-2008และเหมาะสําหรับการทดสอบความทนทานต่อไฟของประตูแนวราบที่ไม่บรรทุกภาระและกระจก.

ปริมาตรหลัก:

พลังงานไฟฟ้า: 6KW

ระยะวัดความดันเตา: 0-100Pa ความแม่นยําของการวัด: ≤±3Pa

ความละเอียดการวัด: ≤±0.5 m3/min

แหล่งก๊าซเผาไหม้: โปรแปน ก๊าซเหลว (ให้บริการโดยผู้ใช้)

ความจุของถังน้ํามัน: 50kg × 6

ระยะการวัดความร้อนรังสีของพื้นผิวไฟกลับของตัวอย่าง: 0 ~ 10W / cm2;

ระยะวัดความดันเตา: 15Pa±5Pa

อุณหภูมิการทดสอบ: อุณหภูมิโปรแกรม 15 นาที อุณหภูมิห้อง ~ 718 °C

30 นาทีอุณหภูมิห้อง ~ 821°C, 60 นาทีอุณหภูมิห้อง ~ 925°C

อุณหภูมิห้อง 90 นาที ~ 986°C; อุณหภูมิห้อง 120 นาที ~ 1029°C

อุณหภูมิห้อง 180 นาที ~ 1115 °C อุณหภูมิห้อง 240 นาที ~ 1150 °C

เซ็นเซอร์อุณหภูมิ: ในเตาอบ: 9 เตรมอาร์คเกอร์ไนเคิล-โครเมียม-ไนเคิล-ซิลิคอน K-value, ระดับความแม่นยํา: ชั้น II

กลับไฟ: 29 เครื่องบี๊บ nickel-chromium-nickel-silicon ค่า K-thermocouples ระดับความแม่นยํา: ระดับ II

ระยะเวลา: 0-240 นาที

ขนาดตัวอย่าง: (นิยามพิเศษสามารถปรับปรุงโดยผู้ใช้)

พื้นที่ใช้ได้ของอุปกรณ์: ความยาว×ความกว้าง×ความสูง (3.8×2.4×4.5) m

น้ําหนักของอุปกรณ์: 4500 kg (เตาอบทดสอบต้องติดตั้งในสถานที่)

ระบบประปา: 150kg/h (ไม่จํากัด)

ISO 9705:2003 ระบุวิธีการทดสอบเพื่อจําลองไฟที่เกิดขึ้นในส่วนมุมของห้องเล็กที่ใช้แหล่งจุดไฟมาตรฐานเพื่อประเมินผลกระทบของผลิตภัณฑ์บนพื้นผิวในการพัฒนาไฟ, ซึ่งให้ข้อมูลเกี่ยวกับการเผาไหม้จากจุดจุดไฟไปจุดเผาไหม้ของไฟที่เกิดขึ้นภายใต้แหล่งจุดไฟมาตรฐาน; ISO 9705:2003 ยังอธิบายเทคนิคการวัดที่แตกต่างกันภายในและภายนอกห้องการทดสอบ ISO 9705 ในส่วนนี้ให้ข้อมูลเบื้องหลังและการสนับสนุนสําหรับผู้ใช้ที่เป็นไปได้การไหลของความร้อนของเครื่องเผาในห้อง, อุปทานความร้อนของห้องในไฟ, ประเภทของควันและก๊าซพิษที่ผลิต, และผลการจําลองของการทดสอบเหล่านี้

วิธีการทดสอบยังถูกใช้ในวิธีการทดสอบของประเทศจีน และมาตรฐานที่พัฒนาคือ GB 20286 รายการ B และรายการ C

สอดคล้องกับ:ISO 9705, NFPA 266, GB20286 แผนก B และ แผนก C ฯลฯ

ปริมาตรเทคนิค:

1รากเครื่องมือ 19 นิ้ว รวมถึงเครื่องวัดออกซิเจน ก๊าซคาร์บอนไดออกไซด์ และก๊าซคาร์บอนโมโนออกไซด์

2. เครื่องวิเคราะห์ออกซิเจนคือ เครื่องวิเคราะห์ออกซิเจนที่ใช้วิธีการวัดการเปลี่ยนแปลงความดัน paramagnetic เพื่อตรวจจับปริมาณออกซิเจนในก๊าซ เวลาตอบสนอง (T90) 3.5 sระยะเวลาในการประมวลผลสัญญาณภายใน < 1 s, เครื่องตรวจความดัน (ภายใน) 50 ~ 200 kPa, ความเคลื่อนไหว 0 < 0.5% / เดือนของช่วงการวัดขั้นต่ําบนป้ายชื่อ, 0.5% / เดือนของค่าที่วัดการเคลื่อนไหว < ระยะการวัดปัจจุบัน,ความผิดพลาดการซ้ําอีกครั้ง < 1% ของช่วงการวัดปัจจุบัน, 1% ของช่วงการวัดปัจจุบันของขีดจํากัดการตรวจจับขั้นต่ํา ความผิดพลาดเส้นตรง < 1% ของช่วงการวัดปัจจุบัน

3. เครื่องวิเคราะห์คาร์บอนไดออกไซด์และ เครื่องวิเคราะห์คาร์บอนโมโนออกไซด์เป็นชนิดอินฟราเรดที่ไม่แยกกัน และหลักการนี้เนื่องจากความจริงที่ว่าโมเลกุลก๊าซมีช่วงการดูดซึมอินฟราเรดเฉพาะและวิธีการวิเคราะห์อินฟราเรดสลับรังสีเดียวถูกนํามาใช้. ขั้นต่ําของการตรวจจับคือ 1% ของช่วงการวัดปัจจุบัน ความผิดพลาดการวัดเส้นตรงคือ ± 1% ของขนาดเต็มของ < เมื่อช่วงที่สูงสุดอยู่ในช่วงที่สูงสุดความซ้ําเป็น < ± 1% ของช่วงขั้นต่ําบนป้ายชื่อและเวลาตอบสนอง (เวลา T90) เป็นประมาณ 1.2 L/min ของการไหลของก๊าซตัวอย่าง< 30 วินาที

4ระยะของเครื่องวิเคราะห์ออกซิเจนคือ 0-25%, ระยะของเครื่องวิเคราะห์คาร์บอนไดออกไซด์คือ 0-10%, และระยะของเครื่องวิเคราะห์คาร์บอนโมโนออกไซด์คือ 0-1%

5. เครื่องควบคุมอุณหภูมิถูกใช้ในการควบคุมอุปสรรคหนาว และน้ําถูกถอนออกไปโดยสมบูรณ์ ระหว่างกระบวนการปรับปรุงก๊าซของการทดสอบ

6. ปั๊มหัวสองสําหรับการเก็บตัวอย่างก๊าซสามารถโอนตัวอย่างก๊าซที่เกิดระหว่างการเผาไหม้ไปยังเครื่องวิเคราะห์ที่อยู่ห่างประมาณ 30 เมตร

7ระบบการรวบรวมข้อมูล (รวมถึงขั้นตอนการทํางานและการควบคุม)
