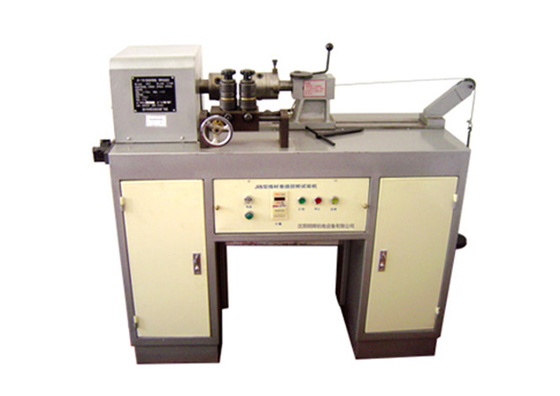

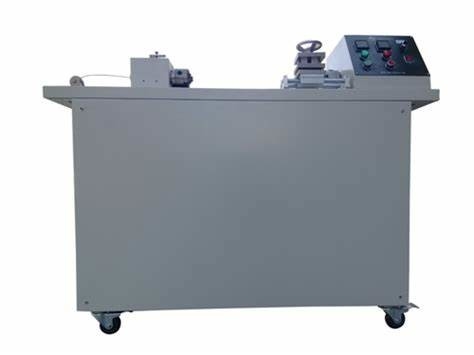

เครื่องทดสอบทอริชั่นในการล่อสายสําหรับการดําเนินการทดสอบทอริชั่นและการล่อบนไม้ทองแดง

DX8440Wการทดสอบ torsion วงกลมเครื่อง

การนําเสนอสินค้า:

ส่วนใหญ่เหมาะสําหรับการดําเนินการทดสอบ torsion และการล่อบนสตาร์ททองแดง, สตาร์ทอลูมิเนียม, และสายเหล็กที่ความเร็ว torsion ที่กําหนดมันยังสามารถนําไปใช้กับความแข็งแรงการบิดของสายโลหะต่าง ๆ และจํานวนครั้งที่ฟิล์มสีของสาย enameled สามารถทนต่อการบิด.

วิธีการทดสอบ:

วิธีการทดสอบคือการจับปลายทั้งสองของชิ้นทดสอบและติดตั้งปลายหนึ่งไว้ที่ที่ขณะที่ต่อเนื่องหมุนปลายอีก 360 o ไปและกลับ จนกระทั่งชิ้นทดสอบแตกหรือหนังสีบนสาย enameled เปลือกออกการเปิดเผยตัวนํา และบันทึกความต้านทานในการบิด

ความสอดคล้องกับมาตรฐาน: ตอบสนองความต้องการของมาตรฐานการทดสอบ GB4909.4-2009 และ GB4909.7-2009

ปริมาตรเทคนิค:

ระยะกว้างตัวอย่าง: ไม้ทองแดง φ 8 มิลลิเมตรหรือน้อยกว่า, สายเหล็ก Ф ต่ํากว่า 3 มิลลิเมตร

ระยะความเร็วการบิด: (10, 30, 60) r.min

ระยะห่างของกั้น: 0-500mm

การกระทําของเครื่องติดตั้ง: ประเภทหมุน

ระยะการลวด: สายอัลลูมิเนียม, Ф 3 มม. ถึง 6 มม. โดยใช้แท่งแกน. แนะนําให้ลวดสายเหล็กด้วยมือต่ํากว่า Ф3 มม.

ระยะสัดส่วนแกน: φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm

ขนาดภายนอก:1400mmx530mmx1100mm

พลังงานไฟฟ้า: AC 220V 50/60Hz 4A

1ภาคทดสอบการบิด

1พลังงาน: DC/1HP

2. การทํางานของอุปกรณ์ติดตั้ง: ประเภทชัค

3. ระยะห่างของคลัมป์: 0-500 มม.

4ความเร็ว: 6 ~ 60 รอบ / นาที, สามารถตั้งค่าตามใจชอบ

5. เวลาหมุน: 0-999999, สามารถตั้งค่าตามใจชอบ

6. การใช้ภาระ:5Kg,10Kg,15Kg

7. ปริมาตร (W × D × H) 130 × 55 × 100 ซม.

2, ส่วนทดสอบการล่อ:

1- กว้างสตาร์คคอร์: ¥1.25 ¥19.00 มม.

2กว้างตัวอย่าง: สายอัลลูมิเนียม ¥ 1.25-¥ 6.00mm, สายเหล็ก ¥ 1.25-¥ 3.80mm

3ความเร็วของสปินด์: ≤8r/นาที ระยะทางการย้ายหัวแกนขวา: ≥ 40

4. มอเตอร์: พลังงาน 0.75KW

5น้ําหนัก: 10 กิโลกรัม 5 กิโลกรัม 2 กิโลกรัม 1 กิโลกรัม

เครื่องนี้เป็นเครื่องทดสอบสําหรับการทดสอบความแข็งแรงและผลประกอบการติดแน่นของสายอลูมิเนียมเหล็ก, ตอบสนองความต้องการของ GB/4909.7 "วิธีการทดสอบสําหรับสายเปล่า - การทดสอบการล่อ".อุปกรณ์ทดสอบที่ใช้ในการล่อและบิดสายอลูมิเนียม, สายเหล็ก, ไม้เหล็ก, และสายเหล็กแกนอะลูมิเนียมสตริง.
