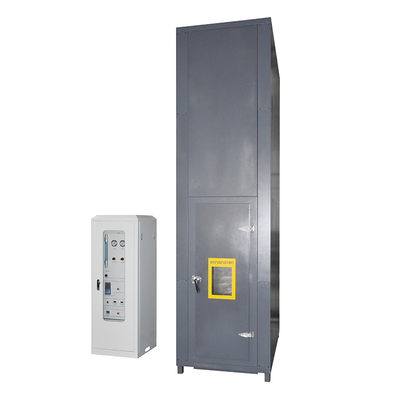

อุปกรณ์ทดสอบการเผาไหม้สายและสายเคเบิล

DX8349Wการทดสอบการเผาไหม้สายไฟและสายเคเบิลอุปกรณ์

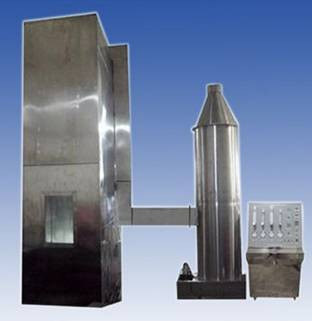

พื้นที่ใช้งาน:ใช้ในการประเมินความสามารถของสาย, สายเคเบิลหรือสายไฟฟ้าที่ติดตั้งตั้งตั้งแน่นในการยับยั้งการแพร่ระบาดของลมแนวตั้งภายใต้สภาพที่กําหนดไว้ความจําเป็นในการร่วมมือกับหอคอยกําจัดควันและฝุ่นระหว่างการใช้งานอุปกรณ์ทั้งหมดประกอบด้วยหลายส่วน, รวมถึงห้องทดสอบ, แหล่งอากาศ, ระดับเหล็ก, ระบบการทําความสะอาดการปล่อย, แหล่งจุดไฟ, เป็นต้น

สอดคล้องกับมาตรฐาน: ตาม GB/T18380.31-2008 และ IEC60332-3-10-2018 "การทดสอบไฟสําหรับสายไฟและสายไฟแสงในสภาพไฟ - ส่วน 31:รายงานการทดสอบอุปกรณ์ทดสอบสําหรับการติดตั้งตั้งตั้งตั้งของสายและสายเคเบิลที่ผสมผสาน, และสามารถตอบสนอง GB/T18380.32-2008/IEC60332-3-21:21:2000 "การทดสอบไฟสําหรับสายไฟและสายไฟแสงในสภาพไฟ - ส่วนที่ 32: การติดตั้งแนวตั้งของสายไฟและสายไฟที่ผสมผสานกัน แบบทดสอบการแพร่กระจายแนวตั้งของสายไฟชั้น A F/R" GB/T18380.33-2008/IEC 60332-3-22 สายการบิน:2000 "การทดสอบไฟสําหรับสายไฟและสายไฟแสงในสภาพไฟ - ส่วนที่ 33: การทดสอบการแพร่กระจายไฟแนวตั้งสําหรับสายไฟและสายไฟที่ติดตั้งแนวตั้ง - ประเภท A", GB/T18380.35-2008/IEC 60332-3-24 สายการบิน:2000 "การทดสอบไฟสําหรับสายไฟและสายไฟแสงในสภาพไฟ - ส่วนที่ 35: การทดสอบการแพร่กระจายไฟแนวตั้งสําหรับสายไฟและสายไฟที่ติดตั้งแนวตั้ง - ประเภท C" GB/T18380.36-2008/IEC60332-3-25:2000 "การทดสอบไฟสําหรับสายไฟและสายไฟแสงในสภาพไฟ - ส่วน 36: การทดสอบการแพร่กระจายไฟสําหรับสายไฟและสายไฟที่ติดตั้งตั้งตั้งตรง - ประเภท D"

ปริมาตรเทคนิค:

1กล่องทดสอบ: อุปกรณ์การทดลองควรเป็นกล่องที่ถือตัวเองที่มีความกว้าง (1000 ± 100) mm, ความลึก (2000 ± 100) mm, และความสูง (4000 ± 100) mmผนังหลังและทั้งสองข้างของห้องทดสอบควรมีสัมพันธ์การถ่ายส่งความร้อนประมาณ 0.7W? M-2? K-1 การกันความร้อน, 1.5mm หนา USU304 แผ่นสแตนเลส, 65mm หนา insulation ธาตุใยหินห่อในกลาง, และ 1.5mm หนา USU304 แผ่นสแตนเลสด้านนอก

2แหล่งอากาศ:

ห้องรับอากาศพร้อมกับเครื่องวัดอากาศด่วนดิจิตอล และอัตราการไหลของก๊าซของอากาศคือ (5000±500) L/นาที

หลังจากการทดลองเสร็จสิ้น: หากตัวอย่างยังคงเผาไหม้หลังจากหยุดไฟ 1 ชั่วโมง มีสัญญาณเตือนและอุปกรณ์ที่ใช้ฝนเพื่อหยุดการเผาไหม้ด้วยแรง

3ประเภทบันไดเหล็ก ความกว้าง (500±5) มิลลิเมตร ความกว้างบันไดเหล็กมาตรฐาน (800±10) มิลลิเมตร วัสดุบันไดเหล็กกว้าง USU304 เหล็กกลมไร้ขัด

4อุปกรณ์ล้างอากาศ:

ส่วนบนของกล่องทดสอบมีเครื่องวัดลมแบบดิจิตอล เพื่อให้แน่ใจว่า ความเร็วลมต่ํากว่า 8M/S และจะไม่ส่งผลต่อการไหลของลมภายในกล่องทดสอบ

อุปกรณ์เก็บควันและล้างควันและฝุ่น: สแตนเลส SUS304 กว้าง 800 มิลลิเมตรและสูง 3500 มิลลิเมตร

แหล่งจุดไฟ

1ประเภท: แหล่งจุดไฟควรมี 1 หรือ 2 ช่องเจาะก๊าซโพรเปานประเภทเข็มขัด และเครื่องวัดกระแสและเครื่องผสมเวนทูรีด้านบนของไฟที่ให้อาหารควรเป็นแผ่นโลหะเรียบเจาะด้วย 242 หลุม.32 มิลลิเมตร โดยระยะห่างจากศูนย์กลาง 3.2 มิลลิเมตร หลุมเหล่านี้จัดเป็นสามแถวที่กระโดดลง โดยมี 81, 80 และ 81 ในแต่ละแถว แบ่งกระจายในขนาดนามinali ในช่วง 257 × 4.5 มิลลิเมตรช่องเล็กๆหลายช่องถูกเปิดอยู่ทั้งสองข้างของเครื่องโยนไฟ, ซึ่งสามารถรักษาการเผาไหม้ที่มั่นคงของไฟ. ทุกหลอดสเปรย์ควรได้รับอุปกรณ์แม่นยําเพื่อควบคุมอัตราการไหลของโพรเปาเนียมและอากาศเครื่องวัดกระแสหมุนหรือเครื่องวัดกระแสมวลสามารถใช้ได้

2. ดื่มจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดจุดและสมองกับแกนของบันไดเหล็กจุดจุดจุดไฟของหลอดสเปรย์ควรตั้งอยู่ตรงกลางระหว่างสองแท่งแนวราบของบันไดเหล็ก และห่างจากปลายล่างของตัวอย่างอย่างน้อย 500 มม.

ปริมาตรเทคนิค:

1ขนาดภายในกล่องทดสอบคือ 1000 (W) X2000 (D) X4000 (H) มิลลิเมตร โดยมีกล่องจากวัสดุหมีแร่เต็มที่กลาง

2มีช่องรับอากาศขนาด 800 (W) X400 (D) มิลลิเมตรที่ด้านล่างของกล่อง ซึ่งอยู่ห่างจากผนังด้านหน้า 150 มิลลิเมตร

3.ช่องออกด้านบนคือ 300 (W) X1000 (D) mm

4.บันไดสแตนเลสขนาดใหญ่ 500 (W) X3500 (H), 1 ชิ้น

5. ขนาดบันไดสแตนเลสมาตรฐาน 800 (W) X3500 (H), 1 ชิ้น

6. 2 เครื่องเผาโปรแปนแบบสแตนดาร์ท

7เครื่องผสมแก๊สเวนทูรีสองเครื่อง

8เครื่องวัดความดันและอุปกรณ์ลดความดัน วาล์ว สามารถปรับความดันโพรเปาเนียมและอากาศ 0.1Mpa

9การปรับและตั้งค่าอัตราการไหลของก๊าซโดยใช้เครื่องวัดการไหล

10กล่องนี้มีบันไดเหล็กและรั้วสําหรับผู้ใช้เพื่อตรวจสอบที่ด้านบน

11. อุปกรณ์พร้อมกับวาล์วลูกบอลที่สามารถปิดมือแหล่งอากาศ

12. ปรับเวลาทดสอบการเผาไหม้โดยอัตโนมัติและตัดแหล่งก๊าซโดยอัตโนมัติในเวลานั้น

13. เทอร์โมคอปเปอร์บนผนังภายในของกล่องสามารถแสดงอุณหภูมิภายในกล่อง

14ขนาดภายนอกของห้องเผาไหม้: 1120 (W) X2195 (D) X5077 (H) mm

15ขนาดภายนอกของกล่องควบคุม: 1280 (W) X770 (D) X1200 (H) mm

16. พลังงานไฟฟ้า: AC 220V, 50/60Hz, 2A

17แหล่งก๊าซ: โพรเปาเน่, อากาศ (ลูกค้าให้เอง)
