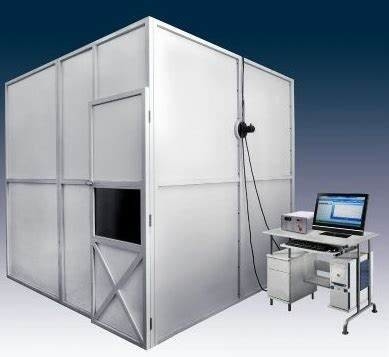

อุปกรณ์ทดสอบความหนาแน่นของควันสายและสายไฟฟ้า ใช้เป็นหลักในการกําหนดปริมาณควันที่ปล่อยจากสายไฟฟ้า

DX8330Wการทดสอบความหนาแน่นของควันไฟและสายไฟฟ้าอุปกรณ์

พื้นที่ใช้งาน:ส่วนใหญ่ใช้ในการกําหนดปริมาณปริมาณควันที่ปล่อยออกมาจากสายไฟฟ้าและสายไฟฟ้าแสง ระหว่างการเผาไหม้ ภายใต้สภาพที่พิเศษ

การปฏิบัติตามมาตรฐาน:ตอบสนองความต้องการของมาตรฐานการทดสอบ GB/T17651.1-1998 และ IEC61034-1-2 "การวัดความหนาแน่นของควันของเคเบิลและเคเบิลแสงในสภาพเผาไหม้เฉพาะเจาะจง"

ลักษณะหลัก:เครื่องทดสอบนี้ใช้ความรู้เชิงมืออาชีพในด้านเครื่องกล, จุลภาพและอิเล็กทรอนิกส์ด้วยข้อดี เช่น โครงสร้างที่เหมาะสม, ผลงานที่มั่นคงและการทํางานที่ง่าย; องค์กรปฏิบัติการ Windows XP, ลักษณะ LabVIEW, และกลไกความปลอดภัยที่ครบวงจร.ผลการวัดจะแสดงในเวลาจริง และเส้นโค้งที่สมบูรณ์แบบจะวาดเป็นแบบไดนามิกข้อมูลสามารถบันทึก, ถอนและพิมพ์ออกอย่างถาวร และรายงานสามารถพิมพ์โดยตรง

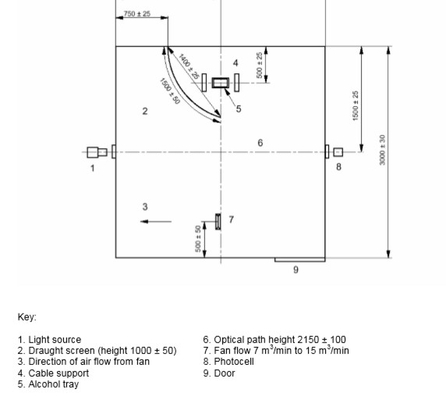

หลักการ:ระบบการวัดความหนาแน่นของควันทางออนไลน์สําหรับสายไฟไหม้หรือสายไฟแสงในสภาพเฉพาะเจาะจง ประกอบด้วยแหล่งแสง, เครื่องรับแสงเซลล์สีซิลิคอน และระบบคอมพิวเตอร์แสงที่ผลิตโดยแหล่งแสงผ่านห้องทดลองความหนาแน่นควัน 3m × 3m × 3m สร้างรังสีแบบเดียวกันของแสงที่มีเส้น径 1.5m±0.1m บนผนังตรงข้ามแหล่งแสง และเซลล์แสงที่ติดตั้งอยู่ในศูนย์กลางของรังสีตรวจจับความเข้มข้นของรังสีจากแหล่งแสงเมื่อมีควันจํานวนมากเกิดขึ้นในห้องเผาไหม้เนื่องจากการเผาไหม้ของสายไฟหรือสายไฟแสงโดยการประมวลผลข้อมูลด้วยระบบคอมพิวเตอร์สามารถคํานวณ transmittance Tt กับการตอบสนองแบบเส้นตรงเทียบกับ 100% ของต้น.

ห้องเผาไหม้:ห้องเผาไหม้กลมทั้งหมดถูกติดตั้งบนกองยางสี่เหลี่ยมโดยใช้สแตนเลส SUS304 ความหนา 1.5 mm

ขนาดห้องเผาไหม้:3M x 3M x 3M รวมกัน 27 เมตรคิวบิก มันสามารถเป็นโครงสร้างผนังอิฐหรือโครงสร้างแผ่นเหล็ก ตามความต้องการของลูกค้า

โครงสร้างอุปกรณ์:มีหน้ากระจกมองเห็นจากด้านหน้า และมีหน้ากระจกปิดโปร่งขนาด 100 mm x 100 mm ติดตั้งบนผนังตรงข้ามทั้งสองข้างทําให้รังแสงของอุปกรณ์วัดแสงแนวราบผ่าน. ความสูงของศูนย์กลางของหน้าต่างประปาจากพื้นคือ 2150 มม. มีหลุมอากาศหลายหลุมที่ด้านล่าง, กับหลุมอากาศของ 100x500 มม (50 ซม.ด้านล่างมีล้อหกล้อและด้านบนของกลมกลมกลมกลมกลมกลม.

ระบบการวัดทางแสง:

แหล่งแสง: โคมไฟแฮโลเจนควอตซ์นําเข้า พลังงานนาม: 100W ความแรงดันนาม: 12V การกลับแสงนาม: 2000-3000Lm

ผู้รับ:มันคือเซลล์แสงซิลิคอนที่มีการกระจายแสง 0% แสดงว่าแสงไม่ผ่านผ่าน และการกระจายแสง 100% แสดงว่าแสงผ่านโดยสิ้นเชิงโดยไม่ต้องมีอุปสรรคการตอบสนองแบบสเปคตรัลถูกตรงกับคณะกรรมการสากลด้านการสว่าง (CIE).

การติดตั้ง:ติดตั้งที่ปลายหนึ่งของท่อความยาว 150 มีหน้าต่างกันฝุ่นที่ปลายอื่น ผนังภายในของท่อมีสีดํากระจ่างและกันสะท้อน

การกระจายแสง 0% แสดงว่าแสงไม่ผ่านไป ขณะที่การกระจายแสง 100% แสดงว่าแสงผ่านไปโดยสมบูรณ์แบบ โดยไม่มีอุปสรรค

แหล่งจุดไฟมาตรฐาน: แหล่งจุดไฟคือแอลกอฮอล์ 1.0 ลิตร

กระปุกแอลกอฮอล์ (เรือเผา): ผลิตจากสแตนเลส ความหนา 1.0mm, พื้นด้านล่าง 210x110mm, พื้นด้านบน 240x140mm และความสูง 80mm,

สถานที่ติดตั้ง: ความสูงของตู้บรรจุแอลกอฮอล์จากพื้นคือ 100 มม.

การผสมควัน:การใช้พัดลมบนโต๊ะ เพื่อกระจายควันในห้องเผาไหม้ได้อย่างเท่าเทียมกัน ช่องพัดลมอยู่เหนือพื้น 250 มิลลิเมตร, 500 มิลลิเมตรเหนือผนัง และปริมาณอากาศ 7 เมตรคิวบต่อนาทีระหว่างการทดลอง,อากาศถูกเป่าไปตามแนวราบโดยพัดลม

การทดสอบแบบว่าง:เป้าหมายคือการปรับอุณหภูมิภายในห้องเผาไหม้เพื่อให้ถึงอุณหภูมิที่กําหนด และเผาไหม้หลอดแอลกอฮอล์เพื่อให้บรรลุอุณหภูมิ 25 ± 5 °C ในห้องเผาไหม้

เครื่องวัดอุณหภูมิ:เครื่องตรวจอุณหภูมิถูกติดตั้งในความสูง 1.5 เมตรจากพื้นและ 0.5 เมตรจากผนังภายในประตู ติดตามอุณหภูมิในห้องทดลอง

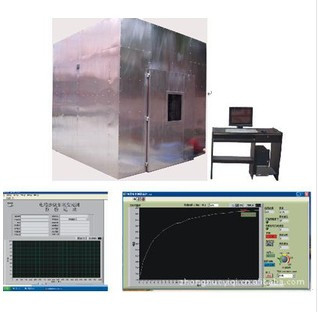

อุปกรณ์เสริมสุ่ม:รวมทั้งชุดของโปรแกรมการวัด transmittance ที่สามารถผลิตเส้นโค้งและรายงาน ดูรูป 1 และ 2

รวมคอมพิวเตอร์และเครื่องพิมพ์แต่ละเครื่อง: คอมพิวเตอร์มีเครื่องหมายแบรนด์ Lenovo ดังนี้: CPU: E4300 บอร์ดหลัก: Asus P5KPL เอมโมรี: Kingston 2G; ดิสก์แข็ง 160G จอ: แจก LCD 15 นิ้วซัมซุง DVD; รวมถึงระบบออกควันจากเหล็กไร้ขัดเหล็ก (ใช้อากาศออกควันแรงและการควบคุมสวิทช์ไฟฟ้าตามที่แสดงในรูป)

ขนาดที่เสนอไว้สําหรับการวางเครื่องมือนี้ในห้องปฏิบัติการ: ความสูง 4.5M x ความลึก 4MX ความยาว 6m

ความต้องการอุณหภูมิห้องปฏิบัติการ: 25±5°C

สภาพการใช้งานสิ่งแวดล้อม: ดินเรียบ, ระบายอากาศดี, ปราศจากก๊าซและฝุ่นที่เผาไหม้, ระเบิด, กินเสีย; ไม่มีแหล่งรังสีไฟฟ้าแม่เหล็กแรงใกล้เคียงปล่อยพื้นที่รักษาที่เหมาะสมรอบอุปกรณ์.

อุณหภูมิ: 5°C ~ 30°C

ความดันอากาศ: 86-106kPa

พลังงานไฟฟ้า: AC220V/50HZ

ระยะความสับสนที่อนุญาตของแรงดัน: 380V ± 10%

ระยะความสับสนที่อนุญาตของความถี่: 50Hz ± 1%

ผู้ใช้งานต้องตั้งค่าสวิทช์อากาศและพลังงานความจุที่เหมาะสมสําหรับอุปกรณ์ที่สถานที่ติดตั้งและสวิทช์นี้ต้องเป็นอิสระและอุทิศสําหรับการใช้อุปกรณ์นี้.

เมื่ออุปกรณ์ไม่ได้ทํางาน อุณหภูมิบริเวณควรรักษาภายใน 0-45 °C

1อุปกรณ์วัดแสง:

A. โคมไฟแฮโลเจนควอตซ์ที่นําเข้าที่มีแหล่งแสง: พลังงานนาม: 100W, ความแรงดันนาม: 12V, การกลับแสงนาม: 2000-2000-

3000Lm

B. เครื่องรับสัญญาณ: เป็นเซลล์แสงซิลิคอนที่มีการกระจายแสง 0% แสดงว่าแสงไม่ผ่านและการกระจายแสง 100% แสดงถึงแสงที่ผ่านโดยครบถ้วนโดยไม่ต้องมีอุปสรรค.

2แหล่งจุดไฟมาตรฐาน:

A. แหล่งจุดไฟคือแอลกอฮอล์ 1.0L

B. กระปุกแอลกอฮอล์: ผลิตจากสแตนเลส ด้านล่าง 210110 มิลลิเมตร ด้านบน 240140 มิลลิเมตร และความสูง 80 มิลลิเมตร ผลิตจากแก้วควอตซ์

3การผสมควัน: การใช้พัดลมบนโต๊ะ เพื่อกระจายควันในห้องเผาไหม้อย่างเท่าเทียมกัน

4การทดสอบแบบว่าง: ไฟหลอดแอลกอฮอล์เพื่อให้มีอุณหภูมิ 25 ± 5 °C ในห้องเผาไหม้

5อุปกรณ์วัดอุณหภูมิ: เครื่องตรวจวัดอุณหภูมิถูกติดตั้งในความสูง 1.5 เมตรจากพื้นและ 0.5 เมตรจากผนังภายในประตู

6. มีซอฟต์แวร์การวัดการกระจายผ่านที่รวมไว้ ซึ่งสามารถผลิตเส้นโค้งและรายงาน

7รวมถึงคอมพิวเตอร์หนึ่งเครื่อง (เครื่องพิมพ์ด้วยตนเอง)
