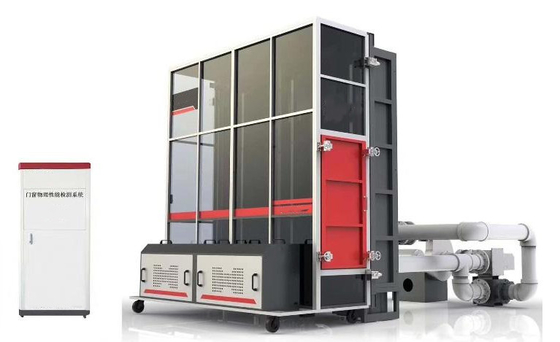

DX8685 ประตูและหน้าต่าง อุปกรณ์การทดสอบผลงานสามประการ ตาม GB/T 7106-2019

DX8685 ประตูและเครื่องมือทดสอบการทํางาน Windows 3

การใช้อุปกรณ์โดยหลักแล้วใช้ในการทดสอบความแน่นต่ออากาศ, ความแน่นต่อน้ํา และความต้านทานต่อการบิดเบือนจากการกดของประตูและหน้าต่างของอาคาร

สอดคล้องกับมาตรฐานตาม GB/T 7106-2019 "วิธีการตรวจสอบความแน่นต่ออากาศ, ความแน่นต่อน้ํา และความต้านทานแรงกดลมของประตูและหน้าต่างภายนอกของอาคาร"

ปริมาตรเทคนิค:

1 ความต้านทานความดันลม: ความแตกต่างความดันสแตติก ≥±5000pa ความแม่นยํา ≤2%

ความเคลื่อนที่ไร้สาย: 0 ~ 50mm ความเคลื่อนที่: ± 0.1mm

2ความแน่นของอากาศ: การไหลของอากาศ: 0 ~ 300m3/h ความแม่นยํา: การไหลของอากาศ ≤ 3% ความดันสแตตติกความแตกต่าง ≤ 2%

3. กันน้ํา: ความดันคง: น้ําฉีด: 0-2L/ ((m2*min) ความแม่นยํา: 2L/ ((m2*min)

ความดันสแตติกความแตกต่าง ≥700pa ความแม่นยํา ≤2%

ความดันแปรปรวน: ปริมาณน้ํา: 2~3L/ ((m2*min) ความแม่นยํา: 3L/ ((m2*min) ระยะเวลา: 2s~6s

วงจร: ≥3s ความดันแปรปรวน: ≤2% ความแม่นยํา: 3s ~ 5s

4พลังงานไฟฟ้า: สามเฟส 5 สาย AC380V 15KW ความต้องการแหล่งน้ํา: ช่องน้ําบนและล่าง

5ความผิดพลาดในการวัดของอุปกรณ์วัดการไหลของอากาศต่ํากว่า 5% ของค่าที่ระบุ

6ความผิดพลาดในการวัดของอุปกรณ์วัดแรงดันความแตกต่างต่ํากว่า 2% ของค่าที่ระบุ

7ความผิดพลาดในการวัดของอุปกรณ์วัดการขยับที่น้อยกว่า 2% ของค่าที่ระบุ

ความต้องการ:

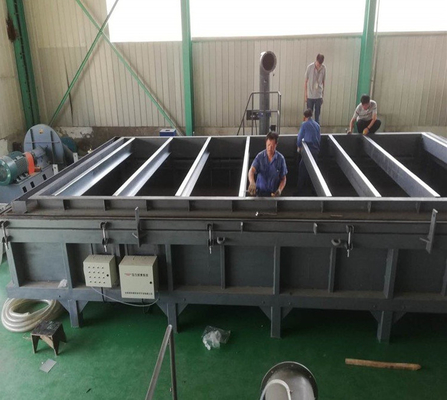

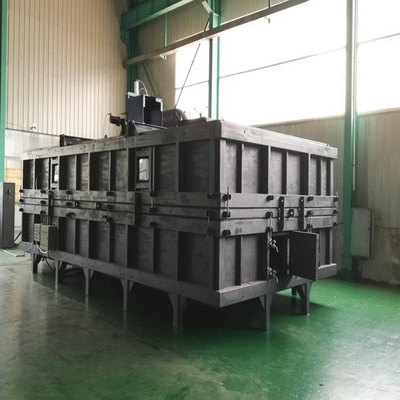

1กล่องความดัน (ตาม GB/T7106-2019)

2ระบบติดตั้งตัวอย่าง (ตาม GB/T7106-2019)

3. ระบบอํานวยความดัน (ตาม GB/T7106-2019)

4ระบบกระจายน้ํา (ตาม GB/T7106-2019)

5ระบบวัด (ตาม GB/T7106-2019)

มาตรฐานของอุปกรณ์ทดสอบประตูและหน้าต่างใหม่นี้ GB/T7106-2019 (วิธีการตรวจสอบความแน่นความแน่นน้ําและความต้านทานแรงกดลมของประตูและหน้าต่างภายนอกของอาคาร) [วัสดุการทดสอบ] ใช้ในการตรวจสอบคุณสมบัติทางกายภาพของประตูและหน้าต่าง, ได้แก่ ความแน่นต่ออากาศ ความแน่นต่อน้ํา และความต้านทานแรงกดลม

[มาตรฐานที่ใช้ได้]GB/T7106 "วิธีการทดสอบความทนทานต่ออากาศ, กันน้ําและแรงกดลมของประตูภายนอกและหน้าต่างของอาคาร"

[Product features]The physical performance testing equipment for doors and windows is the second generation of new doors and windows three performance testing equipment developed by our company according to the new standard draft for review, ซึ่งมีลักษณะของการจับตัวอย่างง่ายๆ และควบคุมการทดสอบด้วยอัตโนมัติ

มาตรฐานแห่งชาติใหม่ GB/T 7106-2019 จํานวน 3 เครื่องทดสอบการทํางานสําหรับประตูและหน้าต่างความสามารถในการกันน้ําและความต้านทานแรงกดลมของประตูและหน้าต่างของอาคาร, และระบุปริมาตรการทํางาน

ปฏิบัติการทดสอบของอุปกรณ์ตรงกับความต้องการการทดสอบของมาตรฐานการทดสอบปัจจุบัน (GB/T 7106-2008) และมาตรฐานแห่งชาติใหม่ (GB/T 7106-2019)2020) ในเวลาเดียวกัน.

ความหมายของกล่องกระปุกขนาดแปร:

1ปรับปรุงอัตราการตอบสนองการจราจร

2การปรับปรุงความแม่นยําของการเก็บตัวอย่างการไหล

3มันทําให้มันเป็นไปได้ที่จะทดสอบอัตราการไหลของความดันต่ํา

ข้อดีของเทคโนโลยีกล่องกระปุกเปลี่ยน:

1. ปรับลดความยาวของช่องสัมผัสการปิดระหว่างกล่อง buckle และกล่องความดัน static เพิ่มความสามารถของกล่อง buckle ในการเก็บความผ่านและลดความน่าจะเป็นการรั่วของกล่อง buckle.

2. ระดับสูงสุดจะทําให้ความสม่ําเสมอระหว่างพื้นที่สัมผัสของกล่องความดัน static ของตัวอย่างและพื้นที่สัมผัสรอบกล่อง buckleและหลีกเลี่ยงความผ่านเพิ่มเติมที่เกิดจากการปิดบางส่วนของตัวอย่างที่ไม่ใช่.

3วิธีการจับใหม่จําลองวิธีการก่อสร้างและการติดตั้งของตัวอย่างภายใต้สภาพการทํางานจริง และไม่ผลิตการปรับปรุงแบบความเครียด

4หน่วยปิดแบบเต็มแบบ เหมาะสําหรับตัวอย่างการใช้งานจริงในตลาดส่วนใหญ่

2ตามมาตรฐาน (ตอบสนอง)

GB/T 7106-2008 "วิธีการจัดหมวดและวิธีการทดสอบความทนทานต่ออากาศ, กันน้ํา, ความดันลมของประตูภายนอกและหน้าต่างของอาคาร"

GB/T 7106-2019 "วิธีการทดสอบความต้านทานความดันของประตูภายนอกและหน้าต่างของอาคารที่ไม่ผ่านอากาศ, ไม่ผ่านน้ําและแรงกดลม" จะถูกนําไปใช้ในวันที่ 1 พฤศจิกายน 2020

GB/T3143-2015

3ปริมาตรและลักษณะทางเทคนิคหลัก
