เครื่องทดสอบความต้านทานการหมุนของสายไฟฟ้าลม อุณหภูมิสูงและต่ํา สําหรับการทดสอบความต้านทานการหมุน

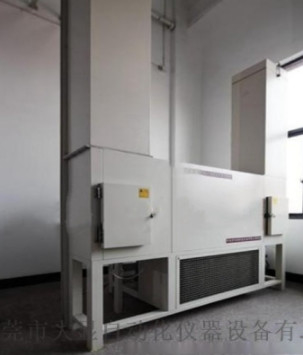

DX8416AWเครื่องทดสอบความต้านทานการหมุนในอุณหภูมิสูงและต่ํา

1พื้นที่ใช้งาน:

มันเหมาะสําหรับการทดสอบความต้านทานการบิดของสายเคเบิลยืดหยุ่นที่มีความต้านทานการบิดสําหรับระบบการผลิตพลังงานลมหรือระบบคล้าย ๆ กันที่มีแรงดันเบอร์ 18/3kV หรือต่ํากว่าในสภาพภูมิอากาศต่ํา.

2.ปฏิบัติตามมาตรฐาน:

TICW1-2009 วิธีการทดสอบการบิดสําหรับสายไฟยืดหยุ่นแบบบิดสําหรับการผลิตพลังงานลม

GB/T2423.1-2001 การทดสอบ A: วิธีการทดสอบอุณหภูมิต่ํา, GB/T2423.2-2001 การทดสอบ B: วิธีการทดสอบอุณหภูมิสูง

3ปริมาตรเทคนิค:

ขนาดสตูดิโอ: 400×300×2300 มิลลิเมตร

ช่องทดสอบ: 300 × 300 × 12600 มม

ขนาด: 1550 × 2500mm

ความสูงซ้าย: 1720mm

ความสูงด้านขวา: 9620mm

ขนาดช่องทางซ้ายและขวา: 640×54mm

น้ําหนักรวม: ประมาณ 2500Kg

ระยะทดสอบสายไฟฟ้า: การทดสอบสายไฟฟ้าพลังงานลมต่ํากว่า 35KV

ระยะอุณหภูมิ: -60 ~ 8 °C

อุณหภูมิ: ≤ ± 0,5 °C

ความเหมือนกันของอุณหภูมิ ≤ ± 0.3 °C

เวลาทําความร้อน: ปรับได้

ระยะเวลาเย็น: โดยเฉลี่ย 0.7 ~ 1.0 °C/นาที

ช่องชม: ทนต่ออุณหภูมิสูง (500 °C)

หน้าต่างกระจก: (200 × 300) ตู้ควบคุมการบิด, ราค: 700 × 1300 × 1400

การเปิดประตู: ประตูขั้วเปิดเดียว

พานควบคุม: แหล่งไฟฟ้า, จอควบคุม, ปุ่มควบคุม

ตู้ควบคุมการกระจายพลังงาน: บอร์ดกระจายพลังงาน, พัดลมออก

เครื่องทําความร้อน: เครื่องทําความร้อนปีกสแตนเลส

เครื่องติดตั้ง: ชุดของเครื่องติดตั้งทอริชั่นสายเคเบิล

หลุมสายไฟฟ้าและหลุมระบายน้ํา: ตั้งอยู่ด้านหลังของกล่อง

การตั้งค่าหลักของห้องทดสอบการหมุนในอุณหภูมิต่ําสําหรับสายไฟฟ้าพลังงานลม:

ช่องชม: ทนต่ออุณหภูมิสูง (500 °C)

หน้าต่างกระจก: (200 × 300) ตู้ควบคุมการบิด, ราค: 700 × 1300 × 1400

การเปิดประตู: ประตูขั้วเปิดเดียว

พานควบคุม: แหล่งไฟฟ้า, จอควบคุม, ปุ่มควบคุม

ตู้ควบคุมการกระจายพลังงาน: บอร์ดกระจายพลังงาน, พัดลมออก

เครื่องทําความร้อน: เครื่องทําความร้อนปีกสแตนเลส

เครื่องติดตั้ง: ชุดของเครื่องติดตั้งทอริชั่นสายเคเบิล

หลุมสายไฟฟ้าและหลุมระบายน้ํา: ตั้งอยู่ด้านหลังของกล่อง

เงื่อนไขในการใช้ห้องทดสอบการหมุนอุณหภูมิต่ําสําหรับสายไฟฟ้าพลังงานลม:

1สถานที่ติดตั้ง: ดินเรียบ มีอากาศดี ไม่มีการสั่นสะเทือนที่แรงรอบตัว ไม่มีการมีอิทธิพลของสนามไฟฟ้าแม่เหล็กแรง ไม่มีสารและฝุ่นที่สามารถเผาไหม้ได้ ระเบิดได้และมีพื้นที่ใช้งานและบํารุงรักษาที่เหมาะสมรอบอุปกรณ์;

2สภาพแวดล้อม

อุณหภูมิ: 5 ~ 35 °C

ความชื้นสัมพันธ์: ≤ 85% RH

ความดันอากาศ: 86Kpa ~ 106Kpa

3สภาพการจําหน่ายพลังงาน:

แหล่งไฟฟ้า AC380V สามเฟสสี่สาย + สายป้องกันการกดดิน

ระยะความสับสนของแรงกระตุ้นที่อนุญาต: AC (380 ± 38) V

ช่วงความสับสนของความถี่ที่อนุญาต: (50 ± 0.5) HZ

ความต้านทานทางพื้นของสาย PGND ต่ํากว่า 4 Ω
