เครื่องทดสอบวงจรการอบอุ่นภาระเคเบิล สําหรับการทดสอบการอบอุ่นหมุนเวียนและการรักษาการอบอุ่นหมุนเวียนของเคเบิล

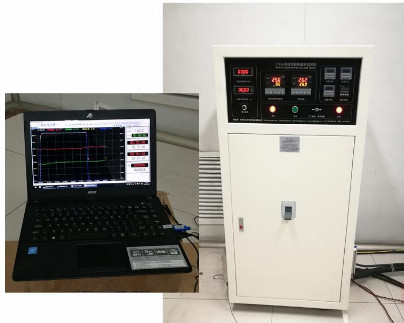

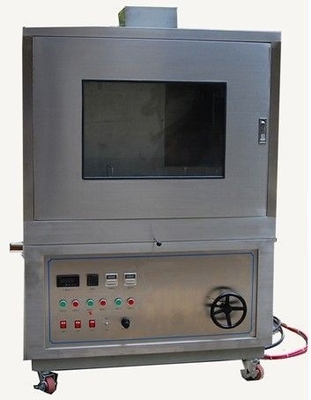

DX8395 เครื่องทดสอบวัฏจักรการทําความร้อนด้วยภาระเคเบิล

1พื้นที่ใช้งาน:

The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable"ในเวลาเดียวกันมันสามารถตอบสนองความต้องการของ GB / T12706-2008 GB / T 11017 GB / Z18890, IEC60502, IEC60840IEC60627 สําหรับการทดสอบการอบอุ่นแบบหมุนเวียนของสายไฟฟ้าและการรักษาการอบอุ่นแบบหมุนเวียนของสายไฟฟ้าก่อนการทดสอบความผ่านน้ํา.

2รูปแบบการทดสอบ:

1สายและสายไฟบันทึกการเปลี่ยนแปลงอุณหภูมิของตัวนําภายใต้การกระทําของกระแสหนึ่ง;

2. สายและสายไฟจะปรับปัจจุบันโดยอัตโนมัติผ่านตัวนําที่อุณหภูมิของตัวนํา;

3คุณลักษณะ:

ในเวลาเดียวกันของความร้อนอุณหภูมิคงที่ของสายไฟฟ้าหรือความร้อนกระแสคงที่ของสายไฟฟ้ามันสามารถบันทึกการเปลี่ยนแปลงในเวลาของกระแสของสายไฟฟ้าที่อุณหภูมิคงที่และกระแสในขณะนี้, อุณหภูมิและโค้งเวลา, และสามารถเก็บและพิมพ์บันทึก

4ขั้นตอนการทดสอบและวิธีการควบคุม:

1ขั้นตอนการทดสอบ:

ตัวอย่างที่ได้รับการทดสอบในระยะแรกถูกกระจายบนพื้นของห้องปฏิบัติการ และถูกทําความร้อนด้วยสายไฟจนสายไฟไฟถึงอุณหภูมิที่มั่นคงซึ่งสูงกว่าอุณหภูมิสูงสุดของสายไฟภายใต้การทํางานปกติ 5k ~ 10kสําหรับสายไฟสามแกน การปรับความร้อนควรผ่านทุกตัวนํา ไซค์การปรับความร้อนอย่างน้อย 8 ชั่วโมงอุณหภูมิของตัวนําไฟ ควรรักษาอยู่ในช่วงอุณหภูมิที่กําหนดไว้อย่างน้อย 2 ชั่วโมงต่อรอบการทําความร้อนหลังจากนั้น, มันควรจะเย็นลงในอากาศอย่างธรรมชาติอย่างน้อย 3 ชั่วโมงจนกว่าอุณหภูมิของตัวนําไฟจะอยู่ในระยะ 10K ของอุณหภูมิแวดล้อม, และวงจรนี้คือ 20 ครั้ง.

2วิธีการควบคุม: เครื่องควบคุมที่พัฒนาโดยอิสระโดยบริษัทควบคุมความเข้มแข็งทางเข้าของทรานฟอร์เมอร์ เพื่อควบคุมกระแสไฟออกและในขณะเดียวกันใช้ 4 ~ 20mA โหมดการออกของผู้ควบคุมอุณหภูมิเพื่อควบคุมการออกปัจจุบันเพื่อให้ได้ถึงอุณหภูมิการทดสอบของสายไฟ

3มีวิธีการเก็บตัวอย่างอุณหภูมิ 2 แบบ

(1) รับตัวอย่างอุณหภูมิโดยตรงจากตัวอย่างทดสอบ

(2) หากตัวอย่างจะเก็บไว้สําหรับการทดสอบอื่น ๆ และไม่สามารถเจาะสําหรับการเก็บตัวอย่างอุณหภูมิได้ จะใช้สายไฟอื่น ๆ ของรายละเอียดเดียวกันสําหรับการเปรียบเทียบภาระและอุณหภูมิของตัวอย่างการทดลองที่บรรจุภาระจะถูกนํามาเป็นค่าการตอบสนองของเครื่องควบคุมกระแสการบรรจุภาระเพื่อควบคุมกระแสของตัวอย่างการทดสอบ

5รายละเอียดตัวอย่างการทดสอบ:

จับตัวอย่างสายไฟฟ้าสองสายที่มีความยาว 10 ~ 15 เมตรจากสายไฟฟ้าเสร็จ

6ปริมาตรหลัก:

1ระยะเวลาปัจจุบัน: 50 ~ 3000A

2อุณหภูมิการทดสอบ: 0 ~ 110 °C ความแม่นยําในการวัดอุณหภูมิ: ± 1 °C

3. เวลาทําความร้อน: 0~9999.99H/M/S สามารถตั้ง

4. เวลาเย็น: 0~9999.99H/M/S สามารถตั้ง

5. ระยะเวลาจักรยาน: 1-9999 ครั้งสามารถตั้งค่าได้

7การตั้งค่าหลัก:

1. แทรนฟอร์เมอร์การทําความร้อนผ่านศูนย์กลาง, สองชุดของ 30kVA:

(1) ความจุ: 30kVA

(2) การเข้าระดับ 380V, 79A, การออกระดับ 10V, 3000A

(3) รูปแบบของเครื่องแปลง: ผ่านศูนย์กลาง, ใช้ในห้อง;

2แอมเมตร: 3000.0A/5.0A สอง

3โทรทรานฟอร์มกระแสไฟฟ้าสูง: 3000A ระดับ 0.5

4. PID โต๊ะควบคุมอุณหภูมิที่ฉลาด: สอง (หนึ่งเพื่อติดตามอุณหภูมิตัวอย่างและอีกหนึ่งเพื่อติดตามอุณหภูมิบริเวณ)

5กว้าง 1.5 มิลลิเมตร, ความยาว 150 มิลลิเมตร, สอง thermocouples ประเภท K แบรนด์ (แต่ละอย่างมีความยาวรวม 2m และ 10m)

6ชุดของโปรแกรมการทดสอบที่สามารถตั้งส่วนโปรแกรมการทําความร้อนและบันทึกข้อมูลที่เกี่ยวข้องและโค้ง

7คอมพิวเตอร์

8. ตู้ควบคุม: ชุดหนึ่ง

9- อุปกรณ์ทดสอบ: 4 กลุ่ม
