เครื่องทดสอบความต้านทานโอโซนสําหรับวัสดุที่ไม่ปฏิกิริยากับโอโซน เพื่อประเมินความต้านทานของเอลาสโตเมอรี่

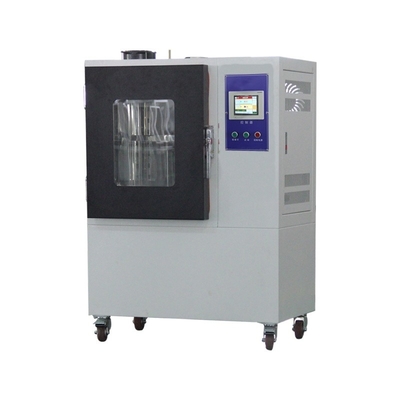

DX7120อุปกรณ์ทดสอบความต้านทานโอโซน

1. มาตรฐาน:

สอดคล้องกับมาตรฐาน IS 10810 (ส่วนที่ 13), IEC 60811-403, ASTM D 470, IS 3400 (ส่วนที่ 20): 1994, ISO 1431-1/1994 และ ASTM 4575

2ภาพรวม:

ตาม IS 10810 (ภาค 13) IEC 60811-403 ASTM D 470 IS 3400 (ภาค 20) 1994ISO 1431-1/1994 และ ASTM 4575 สําหรับการประเมินความต้านทานของวัสดุเอลาสโตเมอรี่และพอลิเมอร์ของสายไฟฟ้าต่อการโจมตีของโอโซนอุปกรณ์การทดสอบจะต้องประกอบด้วยห้องทดสอบ, เครื่องผลิตโอโซนที่มีเครื่องพลังงานแรงดันสูงและเครื่องควบคุม, เครื่องแห้งอากาศ/เครื่องทําความสะอาด, เครื่องควบคุมเครื่องวัดระบาย, ห้องควบคุมอุณหภูมิอุปกรณ์แก้ว, เครื่องบรรทุกตัวอย่างสําหรับการทดสอบสารเคมี และอุปกรณ์ตรวจสอบโอโซน

3ปริมาตรเทคนิค:

1) ห้องทดสอบควรทําจากวัสดุที่ไม่ปฏิกิริยากับโอโซน โดยควรเป็นเหล็กไร้ขัด

2) ห้องควรมีปริมาตรอย่างน้อย 60 ลิตร และควรเป็นเตาอบเย็นที่มีทั้งการทําความร้อนและทําความเย็น

3) อุณหภูมิของห้องทดสอบควรควบคุมด้วยเครื่องควบคุมอิเล็กทรอนิกส์แสดงอุณหภูมิดิจิตอล โดยใช้เซ็นเซอร์ PT-100

4) ระยะอุณหภูมิที่ต้องการคือ 10 °C ถึง 80 °C และความแม่นยําของการควบคุมดีกว่า ± 1 °C

5) The inner chamber should be accessible through a door with an appropriate closing mechanism and sealing to prevent partial pressure loss or adverse effects on ozone concentration levels throughout the test.

6) ประตูต้องมีอุปกรณ์หรือกลไกล็อค เพื่อป้องกันการเปิดโดยอุบัติเหตุในช่วงเวลาที่คาด

7) ประตูทางเข้าควรมีหน้าต่างการสังเกตทําจากกระจกกระชับและควรถูกปิดเพื่อป้องกันการสูญเสียความดันบางส่วนหรือผลกระทบที่ไม่ดีต่อปริมาณโอโซนระหว่างการทดสอบ.

8) ห้องภายในสามารถติดตั้งแหล่งแสงสําหรับการสังเกตตัวอย่างระยะกลาง

9) ห้องภายในสามารถได้รับอุปกรณ์ด้วย rack หรือ rack สําหรับการวางตัวอย่าง, วัสดุของ rack ไม่ควรปฏิกิริยากับโอโซน, ยิ่งไปกว่าสแตนเลส,และ rack ควรถูกออกแบบในวิธีการที่มันจะลดลงผลต่อการนําเข้าการแพร่กระจาย แลกเปลี่ยนหรือปล่อยผสมอากาศ-โอโซน

10) จําเป็นต้องมีอุปกรณ์ในการผลิต, วัดและควบคุมปริมาณความเข้มข้นและความดันบางส่วนของอากาศโอโซนและป้องกัน ozone stratification เมื่ออากาศ ozone stream ถูกนําเข้าสู่ห้อง.

4เครื่องผลิตโอโซน:

1) แหล่งสร้างโอโซนควรตั้งอยู่นอกห้องทดลอง และสารต่างชาติในกระแสก๊าซต้องกรองอย่างเหมาะสม

2) เครื่องกําเนิดโอโซนควรมีไฟฟ้าที่อยู่ตรงกัน โดยแยกกันด้วยไฟฟ้ากระจกบาง โดยใช้แรงกระหน่ําระหว่างไฟฟ้า

3) เครื่องผลิตไฟฟ้าสามารถใช้พลังงานจากเครื่องแปลงความดันสูงที่มีความดันสูงสุด 20-30 kV และปัจจุบันออกของ 8 mA กับการควบคุมการเปลี่ยนแปลงความดันความแม่นยําของเครื่องแปลงแรงดันสูงควรเป็น ± 1%.

4) องค์ประกอบเครื่องกําเนิดโอโซนควรติดตั้งในกระเป๋าไม้ เพื่อให้แน่ใจว่าผู้ใช้บริการปลอดภัยอย่างสมบูรณ์

5) มูลค่าปริมาณโอโซนควรวัดโดยตรง โดยใช้เครื่องวัดโอโซน หรือเครื่องวิเคราะห์โอโซน/อุปกรณ์ตรวจจับโอโซนความถี่ของโอโซนในห้องทดสอบควรอยู่ที่ 25 ถึง 500 pphm (ส่วนต่อล้าน) หรือ ppb (ส่วนต่อพันล้าน), และเครื่องวัดโอโซนควรมีช่วงที่เลือก 25 ถึง 500 pphm/ppb

6) นอกจากเครื่องตรวจสอบโอโซน / เครื่องวิเคราะห์โอโซนแล้ว อุปกรณ์เสริมทั้งหมดที่จําเป็นสําหรับวิธีทางเคมี ควรนํามาให้เพื่อการตรวจสอบ

5การอํานวยอากาศ:

1) แหล่งอากาศควรมาจากสภาพแวดล้อมหรืออุปกรณ์อากาศกด และได้รับการกรองหรือกรองอย่างสมบูรณ์แบบและเครื่องแห้งอากาศที่จําเป็นต้องกําจัดความชื้นจากอากาศ

2) ควรมีตัวชี้วัดความชื้นที่ประกอบด้วยเจลชี้วัดความชื้นที่ใช้ได้หลายครั้ง

3) อัตราการไหลของอากาศที่มีปริมาณโอโซนที่ต้องการ ควรอยู่ในช่วง 280 ลิตร/ชั่วโมง ถึง 560 ลิตร/ชั่วโมง และความดันของอากาศควรถูกรักษาให้สูงกว่าความดันของชั้นบรรยากาศเล็กน้อย

4) เครื่องวัดกระแสอากาศ พร้อมเครื่องควบคุม: ควรสามารถปรับกระแสอากาศได้อย่างละเอียดในช่วง 2 ถึง 20 ลิตร/นาที

6- พัดลมกระแส:

1) เพื่อให้ผสมโอโซนไหลเวียน ควรมีพัดลมไฟฟ้าที่สามารถรักษาความเร็วคงที่ตลอดการทดสอบ

2) ความเร็วที่วัดจาก 50 มิลลิเมตรที่ขอบหน้าของใบลมพัดลมในด้านข้างของห้องลมไม่ต่ํากว่า 0.6 m/s

3) เครื่องยนต์พัดลมไม่ควรตั้งอยู่ในภายใน. เครื่องยนต์พัดลมควรมีแกนขยายหรือกลไกขับเคลื่อนเพื่อแยกเครื่องยนต์จากช่องภายใน

4) ใบลมควรออกในห้องลมและแยกหรือปิดด้วยเครือป้องกันหรือกรงกรีด

7อุปกรณ์แก้ว:

1) เก็บก๊าซโอโซนและกําหนดปริมาณโอโซนโดยการวิเคราะห์ทางเคมี

8กลุ่มตัวอย่าง:

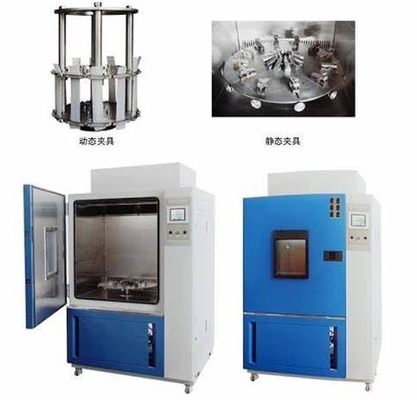

1) ควรติดตั้งพับหมุนกลของขนาดเพียงพอในห้องทดสอบและการติดตั้งจับบนมันหรือกรอบสําหรับการติดตั้งตัวอย่าง

2) ตัวอย่างควรเคลื่อนที่ด้วยความเร็ว 20 mm/s ถึง 25 mm/s ในระนาบตั้งตรงกับการไหลของอากาศโดยวิธีที่ตัวอย่างเดียวกันจะเข้าถึงตําแหน่งเดียวกันในห้องทดลองทุกๆ 8-12 นาที.

9ระบบไอออก:

1) ห้องทดสอบควรมีระบบไอออกที่เหมาะสมและอุปกรณ์ลดระดับโอโซน เช่นอุปกรณ์กระตุ้น

2) The exhaust system must operate in such a way that the air-ozone mixture from the test chamber must be exposed to an appropriate ozone depleting device or catalytic device so as not to introduce it into the ambient atmosphere.

10พลังการเข้า:

พลังงานไฟฟ้าเข้าทํางานคือ 220V+/-10%AC และความถี่คือ 50Hz+/-3%.

11การปรับระดับ:

1) เครื่องวัดโอโซน / เครื่องวิเคราะห์โอโซน เครื่องวัดระบายและเครื่องควบคุมอุณหภูมิ และห้องทดสอบ ควรถูกปรับขนาดโดยห้องปฏิบัติการที่ได้รับการรับรองจาก NABL (ISO/IEC 17025)

12การแสดง:

1) ดําเนินการฝึกอบรมเกี่ยวกับการทํางานอย่างครบถ้วนของอุปกรณ์และระบบควบคุม ตามรายละเอียด CPRI

2) แสดงและตรวจสอบการทํางานของอุปกรณ์ตรวจจับโอโซนด้วยวิธีเคมีระหว่างการติดตั้งและการใช้งาน
