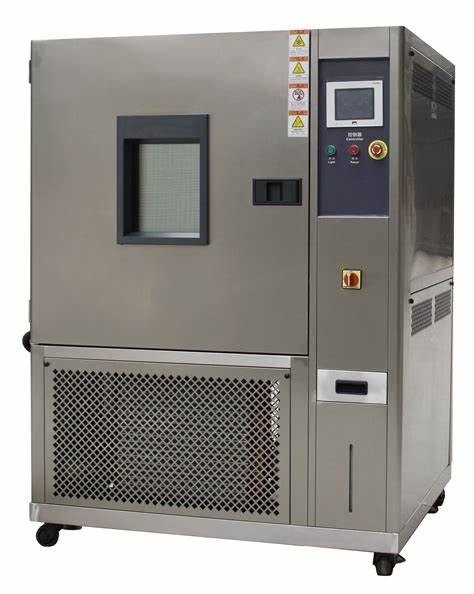

เครื่องทดสอบอุณหภูมิและความชื้นคงที่ 80L -60°C ~ 150°C รายละเอียดทางเทคนิค

ห้องทดสอบอุณหภูมิและความชื้นคงที่80L -6รายละเอียดเทคนิค 0 °C ~ 150 °C

ติดตามมาตรฐาน:

ตัวชี้วัดการทํางานตอบสนองความต้องการของ GB5170, 2, 3, 5, 6-95 "วิธีการตรวจสอบพารามิเตอร์พื้นฐานสําหรับอุปกรณ์ทดสอบสิ่งแวดล้อมสําหรับสินค้าไฟฟ้าและอิเล็กทรอนิกส์:อุณหภูมิต่ํา, อุปกรณ์ทดสอบความร้อนความชื้นที่มีความสูง, ความร้อนความชื้นที่คงที่, ความร้อนความชื้นที่เปลี่ยน".

กติกาการทดสอบสิ่งแวดล้อมพื้นฐานสําหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ การทดสอบ A: วิธีการทดสอบอุณหภูมิต่ํา GB 2423.1-89 (IEC68-2-1)

กติกาการทดสอบสิ่งแวดล้อมพื้นฐานสําหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์

กฎระเบียบการทดสอบสิ่งแวดล้อมพื้นฐานสําหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ การทดสอบ Ca: วิธีการทดสอบความร้อนความชื้นคงที่ GB/T 2423.3-93 (IEC68-2-3)

กฎระเบียบการทดสอบสิ่งแวดล้อมพื้นฐานสําหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์

1การทํางานของปารามิเตอร์รายละเอียด:(หมายถึงชนิดที่เย็นด้วยอากาศในอุณหภูมิห้อง 20 °C, ไม่มีภาระ)

1.1 รูปแบบ: HT-HW-80C

1.2: ขนาดกล่องภายใน: W400*H500*D400mm

ขนาดกล่อง: W920*H1400*D1020mm

1.3 ระยะอุณหภูมิ: -60 °C ~ 150 °C

1.4 อุณหภูมิสระ: 0.5 °C

1.5 ความเบี่ยงเบนของอุณหภูมิ: ≤2°C

1.6 เวลาทําความร้อน: ประมาณ 40 นาที จากอุณหภูมิห้องพักถึง 150 °C (ไม่มีภาระไม่ตรง)

1.7 เวลาเย็น: จากอุณหภูมิปกติถึง -40 °C ประมาณ 60 นาที (ไม่มีภาระไม่เส้น)

1.8 ระยะความชื้น: 20% ~ 98% R.H.

1.9 ความชุ่มชื้น: 3% R.H.

1.10 ความเบี่ยงเบนความชื้น: ≤ 3%

1.11 ระยะควบคุมอุณหภูมิและความชื้น:

2โครงสร้างและวัสดุ:

A. วัสดุกล่องภายใน: แผ่นสแตนเลส (SUS # 304)

B. วัสดุกล่องภายนอก: โลหะเหล็กไร้ขัดลอก หรือสีป้ายเย็น (ไม่จําเป็น)

C. วัสดุประกอบความเหนียว: โพลียูเรเทนฟองแข็งและผ้าใบกระจก

D. ระบบกระจายอากาศ:

(1) มอเตอร์ 1 90W

(2) ชาฟต์ยาวเหล็กไร้ขัด

(3) ใบลมหลายปีก (SIRCCO FAN)

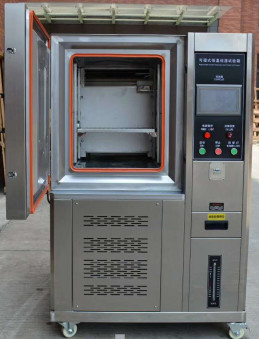

E. ประตูกล่อง: ประตูแบบโมโนลิท, หน้าต่างเดียว, เปิดซ้าย, มือถืออยู่ด้านขวา

(1) หน้าต่าง 260x340x40 มิลลิเมตร 3 ชั้น

(2) มือจับที่ซึมลงเรียบ

(3) ปุ่มหลัง: SUS # 304

3ระบบเย็น:

A. เครื่องบดอัด: เครื่องบดอัดแบบครบครัน นําเข้าจากฝรั่งเศส

B. สารทําความเย็น: สารทําความเย็น R404A ที่ไม่เป็นอันตรายต่อสิ่งแวดล้อม

คอนเดนเซอร์: ประเภทปีก พร้อมมอเตอร์ระบายความร้อน

D. เครื่องระเหย: ปรับความจุของน้ําหนักแบบอัตโนมัติหลายขั้นตอนแบบปีก

E. อุปกรณ์เสริมอื่น ๆ: เครื่องแห้ง, ช่องระบายของสารเย็น, วาล์วขยาย

F. ระบบขยาย: ระบบเย็นที่มีการควบคุมความจุ

4ระบบควบคุม:

การนําเข้า 880 จอจอ LCD แผนสัมผัส, รายการข้อมูลการเข้าอินเตอร์คอมจอ, อุณหภูมิและความชื้นสามารถโปรแกรมในเวลาเดียวกัน, การแสดงเส้นโค้ง, การกําหนดค่า / การแสดงค่าโค้ง.ระเบิดหลากหลายสามารถแสดงแยกกัน, และความผิดพลาดสามารถแสดงผ่านจอเมื่อความผิดพลาดเกิดขึ้น, เพื่อกําจัดความผิดพลาดและกําจัดการทํางานผิดพลาด.ฟังก์ชันการติดตามที่แม่นยํา, และแสดงบนจอในรูปของข้อมูล

1รายละเอียดของเครื่องควบคุม:

a. ความแม่นยํา: อุณหภูมิ ± 0,1 °C, ความชื้น ± 1% RH

b ความละเอียด: อุณหภูมิ ± 01ความชื้น 1% RH

c. ความชันของอุณหภูมิ: 0.1 ~ 9.9 สามารถตั้ง

d. มีฟังก์ชันการรอคอยและสัญญาณเตือนขั้นต่ําสูงและต่ํา

e. การเลือกสัญญาณเข้าอุณหภูมิและความชื้น PT 100Ω×2 (หลอดแห้งและหลอดชื้น)

f การออกแปลงอุณหภูมิและความชื้น: 4 ~ 20MA

g.6 กลุ่มการตั้งค่าปารามิเตอร์ควบคุม P.I.D., การคํานวณ P.I.D. อัตโนมัติ, การแก้ไขหลอดแห้งและเปียกอัตโนมัติ

2. ปฏิบัติการการแสดงหน้าจอ:

a. การใส่ข้อมูลโดยการสัมผัส, ตัวเลือกการแสดงตรงบนจอ

b การแสดงค่าการตั้งค่าอุณหภูมิและความชื้น (SV) และค่าจริง (PV) โดยตรง (ภาษาอังกฤษ)

c. มันสามารถแสดงจํานวนการดําเนินงานโปรแกรมปัจจุบัน, ภาค, เวลาที่เหลือและจํานวนของวงจร

d. การทํางานของฟังก์ชันเวลาสะสม

e ค่าตั้งค่าโปรแกรมอุณหภูมิและความชื้นแสดงเป็นเส้นโค้งกราฟิก โดยมีฟังก์ชันการดําเนินการโค้งโปรแกรมแสดงในเวลาจริง

f. ด้วยหน้าจอแก้ไขโปรแกรมแยกแยก ใส่อุณหภูมิ ความชื้น และเวลาโดยตรง

3ความสามารถโปรแกรมและการควบคุมฟังก์ชัน:

a. กลุ่มโปรแกรมที่มีให้บริการ: มากถึง 100 กลุ่ม

ความจดจําที่ใช้ได้: 5000 SEGMENT ทั้งหมด

c. คําสั่งที่ซ้ําได้: คําสั่งแต่ละคําสั่งสามารถซ้ําได้สูงสุด 9999 ครั้ง

d. การผลิตโปรแกรมใช้ประเภทการสนทนา, มีการแก้ไข, ตรวจสอบ, และฟังก์ชันอื่น ๆ

e.SEGMENTS เวลาตั้งเป็น 0 ~ 530 ชั่วโมง 59 นาที

f. มีฟังก์ชันการปิดความจําโปรแกรม, การเริ่มต้นอัตโนมัติและการดําเนินการต่อเนื่องของโปรแกรมหลังจากการดําเนินการต่อเนื่อง

g. กราฟฟิกโค้งสามารถแสดงในเวลาจริงเมื่อโปรแกรมถูกดําเนินการ

h. พร้อมฟังก์ชันการปรับวันที่และเวลา

i. ปุ่มและฟังก์ชันล็อคหน้าจอ (LOCK)

5การตั้งค่าแบบมาตรฐาน:

A. สายไฟฟ้า 4.0 mmx3

B. 232 สถานีส่งออก 1

C. เสาเหล็กไร้ขัด SUS # 304 ชั้นวางเหล็ก perforated ตาราง

D. 8 กระปุกระยะที่ปรับได้จากสแตนเลส

E. หลอดไฟหน้าต่างประหยัดพลังงานขนาด 11W

F. 1 ψ50mm ช่องทดสอบด้านซ้ายของร่างกาย, 1 ช่องปิดเหล็กไร้ขัด

G. 1 ชิ้นผ้าไม่เนื้อสําหรับการทดสอบแบบมาตรฐาน

H. ชุดคู่มือการใช้งานหนึ่งชุดและชุดคําแนะนําการใช้งานหนึ่งชุดสําหรับเครื่องควบคุม

6.สิ่งแวดล้อมรอบตัว:

(1) ระยะอุณหภูมิการทํางานที่อนุญาต 0 ~ 35 °C

(2) ระยะการรับประกันผลงาน: 5 ~ 35 °C

(3) ความชื้นสัมพันธ์: ไม่เกิน 85%

(4) ความดันชั้นบรรยากาศ: 86 ~ 106Kpa

(5) ไม่มีการสั่นแรงรอบ ๆ

(6) ไม่มีแสงแดดตรงหรือแหล่งความร้อนอื่น ๆ

(7) ระบบระบายน้ําตามธรรมชาติ: ※ ไม่ควรมีจุดเด่นตรงกลางของท่อระบายน้ํา และพื้นของบ้านไม่ควรชันมาก

7พลังงานไฟฟ้า:ระบบไฟฟ้าระยะเดียว 5.5KW 220V 50HZ

8บริการหลังการขาย:

1รับประกันฟรี 12 เดือน (ยกเว้นอุบัติเหตุธรรมชาติ พลังงานไฟฟ้าผิดปกติ ความเสียหายที่เกิดจากการใช้งานที่ไม่ถูกต้องของมนุษย์ และการบํารุงรักษาที่ไม่ถูกต้อง)

2ในช่วงระยะเวลาการรับประกัน หลังจากได้รับสายจากผู้ใช้งาน ผู้จัดจําหน่ายจะเสนอแผนการบริการ และแจ้งผู้ใช้งานภายใน 48 ชั่วโมง และถ้าคุณต้องการการบริการประตูต่อประตูผู้จําหน่ายจะส่งคนมาที่ประตูทันที. (หากมีปัญหาในการใช้เครื่องของคุณ ฝ่าย A จะให้อุปกรณ์เสริมฟรีในช่วงระยะเวลาการรับประกัน และเวลาในการบํารุงรักษาของฝ่าย A จะไม่เกิน 2 วันในหลักการ)

9วิธีการชําระเงินการชําระเงินก่อนการชําระเงิน เจ้าของอุปกรณ์เป็นของฝ่าย A
