รายละเอียดสินค้า:
|
มาตรฐาน: | บีเอส6387 | พื้นที่ใช้งาน: | เหมาะสำหรับสายเคเบิลหุ้มฉนวนแร่ที่มีแรงดันไฟฟ้าไม่เกิน 450/750V |
---|---|---|---|
แหล่งความร้อน: | หัวเตาแก๊สแบบท่อยาว 610 มิลลิเมตร | การวัดอุณหภูมิ: | วางเทอร์โมมิเตอร์แบบหุ้มเกราะขนาดเส้นผ่านศูนย์กลาง 2 มม. ใกล้กับช่องอากาศเข้า |
ตัวอย่าง: | เป็นส่วนของผลิตภัณฑ์สำเร็จรูปที่มีขนาดไม่น้อยกว่า 1200 มม | ทดสอบแรงดันไฟฟ้า: | 200-1000V |
เน้น: | เครื่องทดสอบสายไฟฟ้าประกอบด้วยแร่หิน,เครื่องทดสอบฝนเผาไหม้,เครื่องทดสอบการสั่นสะเทือนจากการกระแทก |

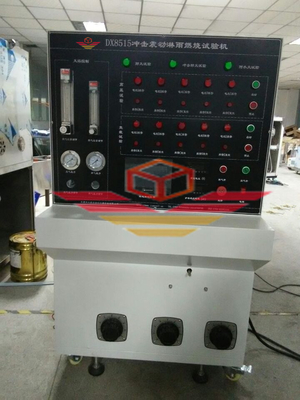

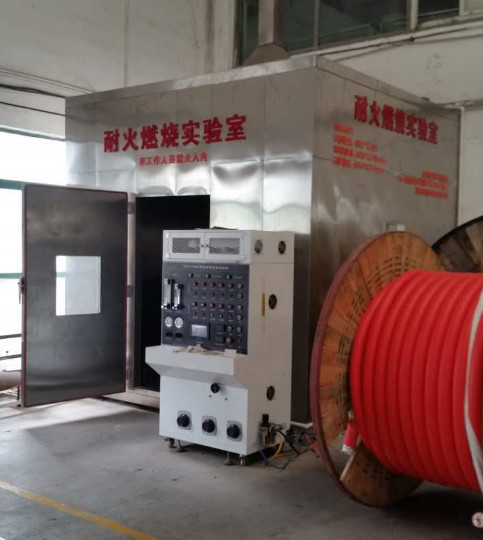

DX8515 การทดสอบการเผาไหม้จากฝนกรณีเครื่อง
คําแนะนํา:
ความต้องการการทํางานของเครื่องทดสอบนี้ประกอบด้วย การทดสอบความต้านทานไฟ การทดสอบความต้านทานไฟกับน้ําสเปรย์ และการทดสอบความต้านทานไฟทางกลเหมาะสําหรับสายไฟฟ้าที่แยกจากแร่ธาตุที่มีความกระชับกําลังคงที่ไม่เกิน 450/750V, และสามารถรักษาความสมบูรณ์แบบของวงจรเป็นเวลานานภายใต้สภาพไฟ
ตรงกับมาตรฐาน:
ตอบสนองความต้องการมาตรฐานการทดสอบของมาตรฐานสายไฟที่ทนไฟของอังกฤษ BS6387 "นิยามความต้องการการทํางานของสายไฟเพื่อรักษาความสมบูรณ์แบบของวงจรในสภาพไฟ".
ประกอบของอุปกรณ์:

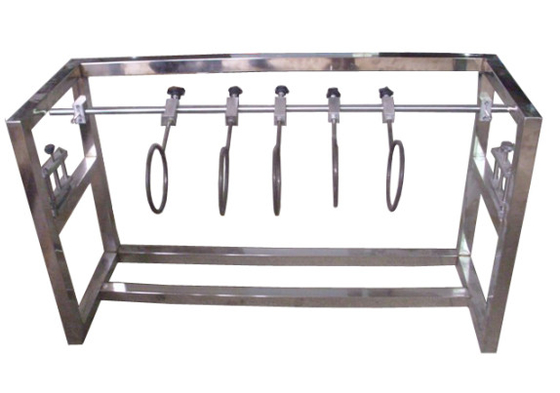

การทดสอบความต้านทานไฟ: เตียงทดสอบความต้านทานไฟประกอบด้วยส่วนต่างๆ ดังนี้: ระบบรองรับสายเคเบิล, อุปกรณ์ตรวจจับต่อเนื่อง, แหล่งความร้อน เป็นต้น
2อุปกรณ์ตรวจจับต่อเนื่อง: ระหว่างการทดสอบ, ไฟฟ้าถูกอนุญาตให้ผ่านทุกแกนของสายไฟเครื่องแปลงสตาร์ที่เชื่อมต่อสามเฟส หรือ เครื่องแปลงสตาร์สามเฟส (หรือ เครื่องแปลงสตาร์หนึ่งเฟส), หากการทดสอบเป็นสายเคเบิลแกนเดียว) และมีความจุที่เพียงพอในการรักษากระแสการรั่วไหลสูงสุดที่อนุญาต 3A ณ ความตึงของการทดสอบเชื่อมต่อหลอดไฟกับสายแกนแต่ละสายที่ปลายอื่นของสายไฟและชาร์จกระแสที่ใกล้ 0.25A ในแรงดันเบอร์ของสายไฟ
3แหล่งความร้อน:
3. อุณหภูมิและเวลาการทดสอบไฟ: (ดู BS6387 ระดับการเผาไหม้)
A 650 C ± 40 °C -3 ชั่วโมง
B 750 °C ± 40 °C -3 ชั่วโมง
C 950. C ± 40 °C -3 ชั่วโมง
S 950 C ± 40 °C -20 นาที
4ตัวอย่าง: ตัวอย่างคือส่วนหนึ่งของผลิตภัณฑ์เสร็จ ขนาดไม่น้อยกว่า 1200 มม.สายไฟที่ปลายทั้งสองของสายไฟควรเชื่อมต่อไฟฟ้า.
5. ความกระชับกําลังในการทดสอบ: 200-1000V
* BS6387 เกรดความอ่อนเพลิงต้องผ่านการทดลองการเผาไหม้แนวราบ, การทดลองการพ่นน้ํา, และการทดลองการเผาไหม้การสั่นสะเทือนแรงกระแทกกล
การทดสอบการเผาไหม้แบบแนวราบ: ระดับ A 650 °C/3h, ระดับ B 750 °C/3h, ระดับ C 950 °C/3h และระดับ S 950 °C/3minระดับแสดงว่าไม่มีความเสียหายหลังจากเผาไหม้ในระดับความกระตุ้น 300 โวลต์เป็นเวลา 3 ชั่วโมงที่ 650 °C; ระดับ B แสดงว่าไม่มีความเสียหายหลังการเผาไหม้ในระดับความกระตุ้น 300 โวลต์ ตลอด 3 ชั่วโมงที่ 750 °C; ระดับ C แสดงว่าไม่มีความเสียหายหลังการเผาไหม้ในระดับความกระตุ้น 300 โวลต์ ตลอด 3 ชั่วโมงที่ 950 °Cระดับ S แสดงว่าไม่มีความเสียหายหลังจากเผาไหม้ในระดับความกระตุ้น 300 โวลต์เป็นเวลา 3 นาทีที่ 950 °C.
การทดสอบการเผาไหม้ด้วยน้ําสเปรย์: แบ่งออกเป็นระดับ W แสดงว่าไม่มีการเสียหายเกิดขึ้นหลังจากการใช้ความกระตุ้น 300 โวลต์ในการเผาไหม้เป็นเวลา 15 นาทีและหลังจากนั้นการสเปรย์น้ําในการเผาไหม้เป็นเวลา 15 นาที
การทดสอบการเผาไหม้ด้วยการสั่นสะเทือนจากการกระแทก: แบ่งเป็นระดับ X 650 °C/15min, ระดับ Y 750 °C/15min และระดับ Z 950 °C/15minระดับ X เป็นการสั่นสะเทือนจากการกระแทกทางกลโดยไม่เสียสภาพตลอด 15 นาทีทุก 30 วินาที เมื่อใช้แรงดัน 300 โวลต์ขณะเผาที่ 650 °C; ระดับ Y แสดงการใช้แรงดัน 300 โวลต์ที่ 750 °C ในขณะที่เผาไหม้ และการสั่นสะเทือนการกระแทกทางกลทุก 30 วินาที ตลอด 15 นาทีโดยไม่เสียสภาพระดับ Z หมายถึงการสั่นสะเทือนจากการกระแทกทางกลทุก 30 วินาที ตลอด 15 นาทีโดยไม่เสียเวลา เมื่อใช้แรงดัน 300 โวลต์ที่ 950 °C ในขณะที่เผาไหม้รูปแบบระดับสูงสุดที่ต้องการโดย BS6387 คือ CWZ

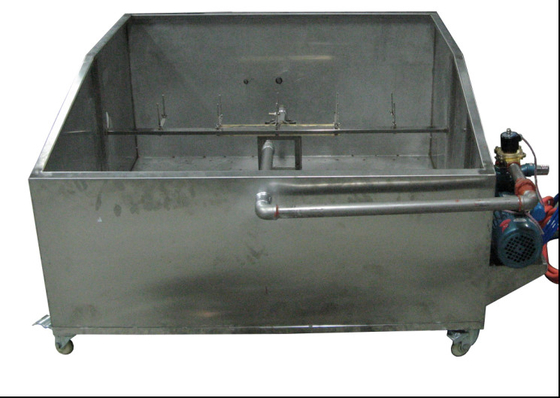

2การทดสอบความทนทานต่อน้ําและไฟ: ระบบรองรับเคเบิล, อุปกรณ์ตรวจจับต่อเนื่อง, แหล่งความร้อน
1ระบบรองรับสายเคเบิล: สายเคเบิลถูกเชื่อมต่อกับกั้นโลหะที่ประกอบด้วยแผ่นแข็งสองแผ่นขนาด 25 มม. ซึ่งถูกติดตั้งด้วยคลิมโลหะที่มีระยะห่าง 200 มม.สายเชื่อมต่อกับบราคเกตและโครงงานโลหะทั้งหมดถูกก่อสร้าง
2อุปกรณ์ตรวจจับต่อเนื่อง: ระหว่างการทดสอบ, ปล่อยให้กระแสไฟฟ้าผ่านทุกแกนของสายเคเบิล,และมีความจุพอเพียงในการรักษากระแสรั่วที่อนุญาตสูงสุด 3A ณ ความกระชับกําลังในการทดสอบ. ติดต่อหลอดไฟกับสายหลักแต่ละสายที่ปลายอีกของสายไฟและชาร์จกระแสที่ใกล้ 0.25A ที่ความดันการตั้งค่าของสายไฟ
3แหล่งความร้อน:

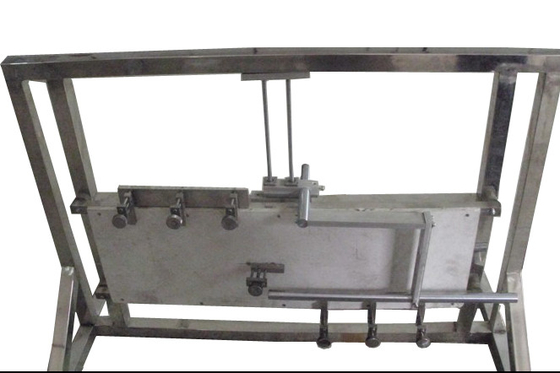

3ความทนทานต่อการสั่นสะเทือนทางกลและไฟ: รวมถึงส่วนต่อไปนี้ของอุปกรณ์การทดสอบตามที่แสดงในรูป 5 โดยการติดตั้งส่วนประกอบในตําแหน่งที่ตรงกันของกรอบสล็อต
สายไฟถูกติดตั้งบนผนังแนวตั้งและติดตั้งบนแผ่นเหล็ก โดยใช้วัสดุที่ทนความร้อนและไม่เผาไหม้เครื่องแปลงเชื่อมไฟฟิวส์กับหลอดไฟ เพื่อแสดงว่าวงจรเป็นต่อเนื่อง; อุปกรณ์สั่น; แหล่งความร้อน
1- ผนังและการติดตั้ง: ผนังประกอบด้วยวัสดุที่ทนความร้อนและกันไฟ และติดตั้งบนสองรางเหล็กแนวราบหนึ่งอยู่ด้านบนของบอร์ด และอีกหนึ่งอยู่ด้านล่างของบอร์ดโครงการนี้มีความยาวประมาณ 900 มิลลิเมตร กว้าง 300 มิลลิเมตร และหนา 9 มิลลิเมตร และน้ําหนักรวมของผนัง (เช่น โครงการที่มีกรอบรองรับ) คือ 10 ± 2 กิโลกรัมแต่ละรั้วเหล็กเป็นท่อเหล็กสี่เหลี่ยมที่มีความยาวประมาณ 1m และ 25mm. หากต้องการวัสดุการเติม, มันจําเป็นต้องวางภายในแกนเหล็ก.แกนเหล็กด้านบนต้องติดต่อกับแผ่นดังนั้นพื้นผิวด้านบนของมันจะล้างกับขอบด้านบนของแผ่น.แต่ละแกะเหล็กและแผ่นมีรูแนวราบที่ขอบภายนอก, และตําแหน่งที่แม่นยําของมันถูกกําหนดโดยความต้องการเฉพาะเจาะจงของแผ่นรองรับและกรอบรองรับขนาดประมาณ 32 mm และความหนา 20 mm.
2อุปกรณ์ตรวจจับต่อเนื่อง: ระหว่างการทดสอบ ให้กระแสผ่านทุกแกนของสายเคเบิล, เครื่องแปลงแบบหนึ่งเฟส 3 เครื่องและมีความจุพอเพียงในการรักษากระแสรั่วที่อนุญาตสูงสุด 3A ณ ความกระชับกําลังในการทดสอบ. ติดต่อหลอดไฟกับสายหลักแต่ละสายที่ปลายอีกของสายไฟและชาร์จกระแสที่ใกล้ 0.25A ที่ความดันการตั้งค่าของสายไฟ
3แหล่งความร้อน:
ความร้อน: เครื่องเผาแบบแผ่นที่มีความยาว 400 มิลลิเมตร สามารถเผาตัวอย่างเคเบิลได้สูงถึง 400 มิลลิเมตร
การวัดอุณหภูมิ: วัดอุณหภูมิแบบปรับกระบะขนาด 2 มิลลิเมตร โดยมีส่วนของวัดอุณหภูมิผ่านผ่านผนังที่อยู่ห่างจากผนัง 8-10 มิลลิเมตรอุณหภูมิจะวัดด้วยวิธีต่อไปนี้: ในปลายหนึ่งของสตาร์ดเหล็กคาร์บอนต่ํา มีเทอร์โมเมตรที่มีเส้นผ่าตัด 3 มิลลิเมตร ± 5% และความยาว 300 มิลลิเมตรติดกับมันเพื่อวัดอุณหภูมิของสตาร์ดยึดไม้และเข้าใกล้เพลิงเพื่อรักษาระยะห่างจากเพลิง 40mm ถึง 50mmเมื่ออุณหภูมิไฟ 950 ° C, อุณหภูมิของสแตนเลสสแตนเลสสามารถถึง 400 ° C ใน 10s ถึง 20s. เมื่ออุณหภูมิไฟ 650 ° C,อุณหภูมิของแท่งสามารถถึง 400 ° C ใน 20s ถึง 40s
4. อุณหภูมิและเวลาการทดสอบไฟ: อุณหภูมิการทดสอบต้องเลือกจากตารางต่อไปนี้
X 650 ± 40 °C
Y 750 ± 40 °C
Z 950 ± 40 °C
4อุปกรณ์สั่นสะเทือน: อุปกรณ์สั่นสะเทือนประกอบด้วยสแตนเลสที่มีคาร์บอนต่ํา (กว้าง 25 mm ± 5%, ความยาว 600 mm ± 5%)ช่วงยาวของแท่งเป็นขนานกับผนังและ 200mm สูงกว่าด้านบนของผนัง. หม้อแบ่งมันออกเป็นสองส่วน, 200 มิลลิเมตรและ 400 มิลลิเมตร, ส่วนที่ยาวกว่ามุ่งหน้าไปยังผนัง. ดล็อปจากตําแหน่งขนานที่ 60 ° C ไปยังกลางผนังในระยะทาง 30 ± 2 วินาที,ตามที่แสดงในรูป 5.
5ตัวอย่าง: ตัวอย่างคือส่วนหนึ่งของสายไฟฟ้าที่มีความยาวไม่น้อยกว่า 1200 มม. โดยถอดเปลือกและปก 100 มม. จากแต่ละปลายสายไฟที่ทั้งสองปลายของสายไฟฟ้าควรได้รับการเตรียมการอย่างถูกต้องตามการเชื่อมต่อไฟฟ้าและแนะนําของผู้ผลิตคาเบิ้ลต้องบิดเป็นสองส่วนที่มีความยาวประมาณเท่ากันและขนานจากกลางโดย D เป็นเส้น径ภายนอกของสายไฟสร้างสายไฟฟ้าในรูป Z, กับระยะห่างแนวราบ 13D ระหว่างปลายคงที่, ดังที่แสดงในรูป 6.
6คาเบิ้ลต้องติดต่อกับผนังด้วยคลิปทองแดง และการติดตั้งเคเบิลพิเศษต้องอ้างถึงผู้ผลิตเครื่องกั้นต้องติดตั้งบนสองส่วนโค้งของสาย, โดยส่วนกลางของบิดเป็นแนวตั้ง: ในส่วนที่เคเบิลกลายเป็นแนวราบ, ระยะทางระหว่าง clamps ติดเคียงกันเท่ากัน, ประมาณ 150 มม ถึง 200 มม.
ความกระชับกําลังในการทดสอบ: 200-1000V
