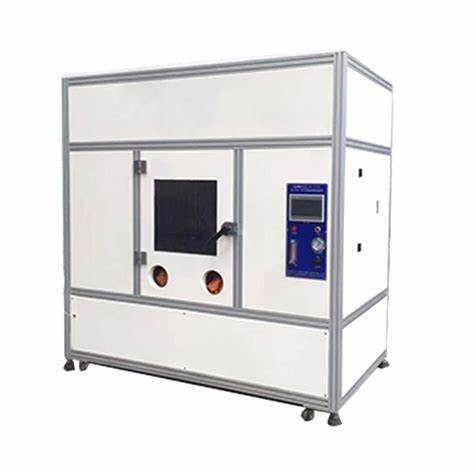

UL1581 เครื่องทดสอบการเผาไหม้ ห้องทดสอบการเผาไหม้แนวตั้งแนวราบ ห้องเผาไหม้ขนาดใหญ่

DX8382 ห้องเผาไหม้ขนาดใหญ่/เครื่องทดสอบการเผาไหม้ UL1581/ห้องทดสอบการเผาไหม้แนวตั้งแนวราบ

ตรงกับมาตรฐาน:

เราปฏิบัติตามมาตรฐาน UL1581 มาตรฐาน 1080.1-1080.14 สําหรับการผลิต และได้รับการยอมรับจากบริษัท Guangzhou Meihua ULตอบสนองมาตรฐานการทดสอบการเผาไหม้ VW-1 (V-ertical specific) Flame Test. ใช้ได้กับมาตรฐานการทดสอบ VW-1 ของ UL1581, UL13, UL444, และ UL1655, รวมถึงมาตรฐานการทดสอบ FT-1 และ FT-2 ของ CSA. ใช้ได้อย่างเศรษฐกิจและใช้อย่างแพร่หลายในอุตสาหกรรมสายและสายเคเบิล

วิธีการทดสอบ:

ปรับความสูงของไฟวางด้านบนของไฟใต้ตัวอย่าง เผา 15 วินาที ปิด 15 วินาที ย้ํา 5 ครั้ง และตรวจสอบสภาพการเผาของตัวอย่างเวลาดับ, และจํานวนการซ้ําสามารถกําหนดได้, และมันสามารถทํางานโดยอัตโนมัติ

รายละเอียดปารามิเตอร์:

การทดลองทั้งหมดถูกดําเนินการในห้องทดลองที่ปิดด้วยขนาด 4.32 เมตรคิวบิก

1, ห้องเผาไหม้:

(1) พื้นที่ใช้ได้: 2.4m (ความยาว) * 1m (ความกว้าง) * 1.8m (ความสูง)

(2) ขนาดขอบ: 2.4m (ความยาว) * 1m (ความกว้าง) * 2.5m (ความสูง)

วัสดุ:

ภายนอก: โครงสร้างกรอบเหล็กสี่เหลี่ยม, แผ่นเหล็กหนา 1.5 มม.

ภายใน: สีดําที่เผาด้วยไฟฟ้า

(4) ช่องชม:

หน้าต่างเลื่อนขวาและซ้ายสองหน้าต่าง; หน้าต่างการสังเกตทําจากกระจกกระชับ

ล้อมรอบด้วยขอบเหล็กไร้ขัด SUS304

ขนาด: 730mm (ความสูง) * 420mm (ความกว้าง)

(5) ระยะเวลาปฏิบัติการ: 4 ครั้ง

ขนาดพื้นที่ภายใน:ф150mm;

ขอบ: ผลิตจากขอบสแตนเลส 3.0 มิลลิเมตร

ปิดเป็นถุงมือหนังแขนยาว ความยาว 600mm

ขนาดส่วนนอกทั้งหมด:ф220mm

(6) ระบบไอออก:

แฟนลมระบายน้ํากลม 2 ตัว

พล็อตดันดึงประปาทําจากเหล็กไร้สแตนเลส 2.0 มม.

มีช่องเลื่อนทั้งสองข้าง

ชุดอุปกรณ์ควบคุมทางไกล: a. ใช้เชือกดึงเหล็ก 2 ชุด

(7) การเข้าอากาศ: 4 ครั้งทั้งหมด

ขนาด:ф160mm;

พล็อตดัน-ดึงประปาทําจากแผ่นสแตนเลส 2.0 มิลลิเมตร

มีช่องเลื่อนอยู่ทั้งสองข้าง

(8) หมุนแน่นด้านล่าง:

ขนาด: 2.4m (ความยาว) × 1m (ความกว้าง) × 0.7m (ความสูง)

การใช้เหล็กมุม 60mm × 60mm × 4mm, ผงด้วยสีเขียวเข้ม

เครื่องพับเท้า: 6 เครื่องพับเท้า 4 เครื่อง พร้อมล็อค

9. อุปกรณ์การส่องแสง: ใช้หลอดไฟวงกลมกันหมอกและกันควัน

2, ส่วนควบคุม

(1) ตัวชี้วัดการเผาไหม้หนึ่งตัว

(2) การตั้งค่าการเผาไหม้: การตั้งค่าใด ๆ จาก 0 ถึง 99.99 วินาที

ตัวชี้วัดการปิด 1 (3)

(4) การตั้งค่าการปิด: การตั้งค่าใด ๆ ตั้งแต่ 0 ถึง 99.99 วินาที

(5) จํานวนการเผาไหม้: 0-999999 ครั้ง กําหนดตามความต้องการ

(6) อุปกรณ์พร้อมกับฟังก์ชันการเผาไหม้ ปิดและนับแบบอัตโนมัติเต็ม

(7) อุปกรณ์ที่มีฟังก์ชันการแปลงแนวตั้ง/แนวราบ

(8) อุปกรณ์ที่มีฟังก์ชันจุดไฟอัตโนมัติ

(9) อุปกรณ์ที่มีฟังก์ชันการสลับมือ / อัตโนมัติ

(10) ติดด้วยวิธีการจุดไฟแรงดันสูง

(11) ส่วนทดลองเชื่อมต่อกับการควบคุมโดยใช้ปลั๊กเครื่องบิน ที่ติดต่อกันอย่างใกล้ชิด

3, ส่วนทดลอง

(1) ช่องเจาะ:

(2) มุมคือ 20 องศา

หนึ่ง (3) วาล์วควบคุมไฟภายใน

(4) วาล์วควบคุมไฟภายนอกหนึ่ง

(5) มีเส้นกํากับจุดสัมผัสเพลิงภายในหนึ่ง

(6) กําหนดระดับล่างหนึ่ง

(7) กําหนดความยาวการทดสอบหนึ่ง

(8) เครื่องวัดไฟ 1 เครื่อง

(9) อุปกรณ์ทดสอบ: a. วัสดุ: แผ่นเหล็ก, ปรับปรุงและทาสี

(10) กล่องทดสอบทําจากสแตนเลส SUS304 และแปรรูปดี

(11) ด้านล่างของฐานทดสอบ:

a. สองแผ่นเหล็ก 2.0 มิลลิเมตร

ขนาด: 700mm (ความยาว) × 450mm (ความกว้าง)

c. สี: สีดําที่เผาด้วยไฟฟ้า

(12) การออกแบบแบบอิสระของการทดสอบแนวตั้งและแนวราบ

(13) เพิ่มไม้ผลักแขนยาวไปยังกล่องทดสอบ

(14) มีรอยเผาไหม้แนวราบสามจุด

4การควบคุมแหล่งอากาศ:

(1) ก๊าซ: แนะนําให้ใช้เมธาน (ที่ให้บริการโดยผู้ใช้)

(2) เครื่องวัดกระแส: 1 (รุ่น Dwyer VA20430 จากสหรัฐอเมริกา)

(3) เครื่องวัดความดันท่อทรง U: 1 ชิ้น (Dwyer Company 1230-36 ในสหรัฐอเมริกา)

(4) ผูกก๊าซ tee หนึ่ง

(5) กลาก: กลากแรงดันสูง
