เครื่องทดสอบความต้านทานเส้นโค้ง การประเมินผลงานความต้านทานเส้นโค้งของวัสดุกันไฟฟ้า

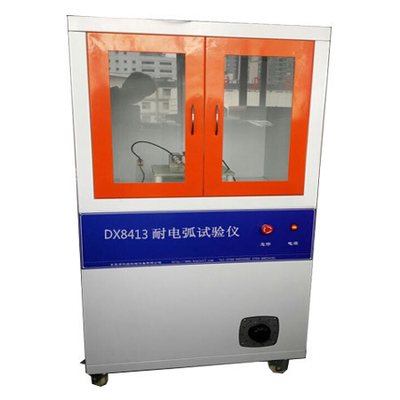

DX8413Aเครื่องทดสอบความต้านทาน rc

ส่วนใหญ่ใช้กับ:GB/T1411-2002 การทดสอบความต้านทานต่อความดันสูงและการปล่อยวงจรไฟฟ้าในระยะต่ําของวัสดุประกอบความแข็งแห้ง

การปฏิบัติตามมาตรฐาน:เครื่องทดสอบนี้ถูกออกแบบและผลิตตาม GB1411, IPC650, IEC 61621, ASTMD495 และตรงกับวิธีการทดสอบ เช่น JEC 149 และ UL 746A

พื้นที่ใช้งาน:การประเมินผลงานความต้านทานเส้นโค้งของวัสดุกันไฟฟ้า เช่น พลาสติก, ผสมสับคล้องและสีกันไฟที่ใช้ในอุตสาหกรรม เช่น มอเตอร์, เครื่องใช้,และอุปกรณ์ครัวเรือน ใช้ได้เป็นหลักในการทดสอบผลงานความต้านทานโค้งของวัสดุประกอบความแข็งแรง เช่นพลาสติก, ฟิล์ม, ธ อร์, mica, เซรามิค, กระจก, น้ํามันประกอบ, สีประกอบ, กระดาษกระดาษ, และสื่ออื่น ๆ

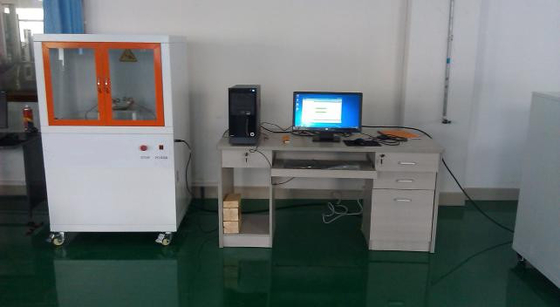

ลักษณะ:เครื่องทดสอบความต้านทานเส้นโค้ง ใช้คอมพิวเตอร์ควบคุม และเส้นโค้งทดสอบสามารถสังเกตออนไลน์ระหว่างกระบวนการทดสอบ; อัตโนมัติเก็บเงื่อนไขการทดสอบและข้อมูลผลการทดสอบและสามารถเข้าถึง, แสดงและพิมพ์

หลักการการทดลอง: ใช้ในการทดสอบความต้านทานเส้นโค้งของวัสดุประกอบความแข็ง; วัสดุที่จะถูกทดสอบจะเผชิญกับความกระชับกําลังสูงเพิ่มปริมาณกระแสไฟฟ้าขนาดเล็กค่อยๆ จนกระทั่งมีช่องนําไฟที่มั่นคงเกิดขึ้นบนผิวของวัสดุเวลานี้คือเวลาของการต่อต้านวงโค้งของวัสดุ

ความต้องการทางเทคนิคหลัก

1. ความแรงกดไฟเข้า: AC 220 V

2. ความดันออก: AC 0-20 KV

3พลังงานไฟฟ้า: 1.5 KVA

4วิธีการทดสอบ: สายโค้งระยะสั้น, สายโค้งต่อเนื่อง

5กระแสทดสอบ: 10MA-20MA-30MA-40MA ไม่จําเป็น

6. ความผิดพลาดในการควบคุมแรงดันการทดสอบ: ≤ 1%

7. ความผิดพลาดการเปิด/ปิดอาร์ค: < 5 ms

8. ความดันทดสอบปรับต่อเนื่อง: 0-20 KV

9ความแม่นยําการควบคุมกระแส: ± 10%

10. รายละเอียดของอิเล็กทรอน: อิเล็กทรอนแผ่นเหล็กไร้ขัดเหล็ก 25.4mm * 12.7mm * 0.15mm

อิเล็กทรอัดเหล็กทองเหลือง 56mm * 7mm * 30mm

มุมตั้งอิเล็กทรอน 110 องศา

มุมระหว่างอิเล็กตรอดและระนาบแนวราบคือ 35 องศา

น้ําหนักอิเล็กทรอนด์: 50G

11มาตรการรักษาความปลอดภัย:

(1) การป้องกันความดันเกิน

(2) การป้องกันความแรงเกิน

(3) การป้องกันวงจรสั้น

(4) การป้องกันการเปิดประตูความปลอดภัย

(5) การป้องกันการใช้งานผิดของซอฟต์แวร์

12ขนาดภายนอก: ยาว 800 × กว้าง 700 × สูง 1350 มม.

การตั้งค่าหลัก:

เครื่องรับการทดสอบ: 1 หน่วย

เครื่องผลิตไฟฟ้าแรงสูง 20000 โวลต์: 1 หน่วย

อุปกรณ์ควบคุมแรงดันแบบไมโครคอมพิวเตอร์อัตโนมัติเต็ม: ชุดเดียว ((รูปโปร์ซีเรียล)

อุปกรณ์ขนส่งชนิดการแยกระบายความแรงดันและการแยกระบายกระแส: ชุดหนึ่ง

อิเล็กตรอดทดสอบ: 2 ชุด

การปล่อยกระแสปัจจุบัน: สต๊อดอน (ชนิดพยาธิ)

โปรแกรมการวัดและควบคุมแบบคอมพิวเตอร์แบบกันเส้นโค้ง: ชุดเดียว

คอมพิวเตอร์: ชุดหนึ่ง (แบรนด์ Lenovo)

เครื่องพิมพ์ลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลายลาย

ซีดีโปรแกรม: ชุดเดียว

คู่มือผู้ใช้สินค้า: สําเนาเดียว

ใบรับรองการตรวจสอบทางเมตรวิทยา: สําเนาเดียว

ใบรับรองความสอดคล้อง: สําเนาหนึ่ง

เครื่องมือสุ่ม: ชุดหนึ่ง
