เครื่องทดสอบความแข็งแรงทางไฟฟ้าสําหรับวัสดุประกอบความแข็ง เช่นพลาสติก

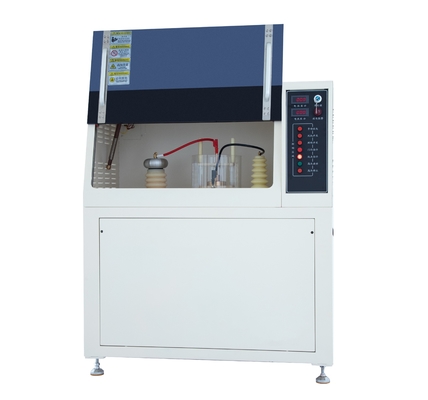

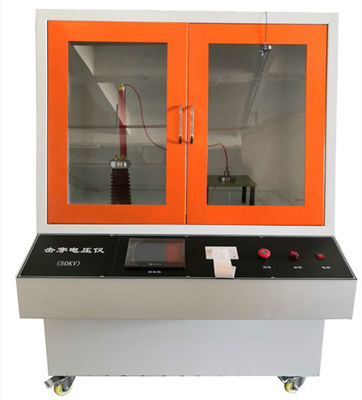

DX8388 เครื่องทดสอบความแข็งแรงทางไฟฟ้าของวัสดุประกอบกันแข็ง (เครื่องทดสอบความแข็งแรงทางไฟฟ้า)

ตรงกับมาตรฐาน:

ตอบสนองความต้องการของ GB14081, IEC60243-1 "วิธีการทดสอบความแข็งแรงทางไฟฟ้าของวัสดุประกอบความแข็ง - การทดสอบความถี่ของพลังงาน", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333, GB12656 และมาตรฐานการทดสอบ ASTM D149

พื้นที่ใช้งาน:

เหมาะสําหรับวัสดุประกอบความแข็งแรง เช่น พลาสติก, ฟิล์ม, ธ อร์ซิน, มิก้า, เซรามิค, ซิลิโคน, กระจก, สีประกอบความแข็งแกร่ง ฯลฯวัดความแข็งแรงการทําลายและทนความกระชับกําลังเวลาที่ความถี่กําลัง (48-62Hz) หรือความกระชับกําลังตรงที่ตรงกันในอากาศหรือสื่อของเหลวเหมาะสําหรับการเพิ่มต่อเนื่องและเท่าเทียมกันหรือเพิ่มระดับ, ใช้แรงดัน AC / หรือ DC ให้กับตัวอย่างจนกระทั่งการทําลาย, วัดค่าแรงดันการทําลาย,และคํานวณความแข็งแรงการทําลายของตัวอย่าง; โดยใช้วิธีการเพิ่มความดันอย่างรวดเร็ว เพิ่มความดันไปถึงค่าที่กําหนดไว้ และรักษาตัวอย่างโดยไม่เสียเวลาหนึ่งระยะเวลาค่าที่กําหนดไว้ในเวลานี้คือค่าความกระชับกําลังทนของตัวอย่าง.

ปริมาตรทางเทคนิคหลัก:

1. ความดันการทดสอบ: AC 0-50 kV ปรับต่อเนื่อง DC 0-50 kV ปรับต่อเนื่อง

2ความจุของทรานฟอร์ม: 10KVA

3. ความดันการตัด: 0-50kV

4ความเร็วเพิ่ม: แบ่งออกเป็น 6 เกียร์: 50, 100, 200, 500, 1000, 2000 (KV/S)

5การควบคุมความเร็วเพิ่ม: สําหรับการควบคุมความเร็วอัตโนมัติไฟฟ้า

6ความแม่นยําในการวัดความกระชับกําลัง: ≤ 2%

7การเลือกกระแสรั่ว: 1-20 mA

8วิธีการทดสอบ: การทดสอบ DC, การทดสอบ AC

9วิธีการกระตุ้น: การกระตุ้นอัตโนมัติที่สามารถโปรแกรมได้

10. ความถี่ของไฟฟ้า: 50Hz sine wave

11พลังงานไฟฟ้า: AC220V 50/60Hz

12ขนาดภายนอก: ความยาว 1400*ความกว้าง 1040*ความสูง 1500 มม

13น้ําหนัก 200 กิโลกรัม

การตั้งค่าแบบมาตรฐาน:

โฮสต์การทดสอบ: 1 หน่วย

อุปกรณ์ควบคุม: ชุดหนึ่ง

อิเล็กตรอดทดสอบ (GB 1408.1):สองชุด

ถังน้ํามันทดสอบ: สอง

ระบบการปล่อย: ชุดเดียว

ระบบควบคุม: 1 ชุด

ระบบรวบรวมข้อมูล: 1 ชุด

โปรแกรมทดสอบ: CD ชุดเดียว

คอมพิวเตอร์แบรนด์: 1 ชุด

เครื่องพิมพ์หมึกเจ็ตแบรนด์: 1 ชุด

คู่มือผู้ใช้สินค้า: สําเนาเดียว

ใบรับรองคุณสมบัติสินค้า: สําเนาเดียว

การใช้งาน:ถอนแท่งการปล่อยและขัดแท่งโทรทัศน์ ใส่ปลายอื่นของคลิปการก่อดินในช่องโซนโลหะของแท่งการปล่อยและจากนั้นกริมคลิปติดดินบนเครื่องมือที่ติดดิน A หรือ B. จับมือที่แยกกันให้ห่างจากกล่องเครื่องมือมากที่สุดเท่าที่เป็นไปได้ ยืน, หันไปข้างหน้าเล็กน้อย, เปิดประตูกระจกของกล่องทดสอบและใช้สัญลักษณ์โลหะที่จะติดต่อบอลเทรนซอฟเมอร์ความดันสูงออกการแก้ไข, อิเล็กทรโด้ตัวอย่าง, และแคปซิเทอร์ปลายความดันสูงหนึ่งต่อหนึ่ง (ถ้าจําเป็น, หลังจากการปล่อยไฟเสร็จสิ้น,ใช้เครื่องวัดความแรงในช่วงความแรงแปรเปลี่ยน (ช่วง AC20V) เพื่อทดสอบว่าความแรงแปรเปลี่ยนระหว่างไฟฟ้ากับร่างกายมนุษย์ต่ํากว่า 36V, แสดงว่าความดันเหลือได้ถูกปล่อยทั้งหมด)

ระวังครับก่อนที่จะเอาตัวอย่างหลังจากการทดลองแต่ละครั้ง, มันจําเป็นต้องปล่อยมันทั้งหมดก่อน. ระหว่างการปล่อย, เวลาที่ติดต่ออยู่ที่จุดการปล่อยแต่ละครั้งควรเกิน 2 วินาที.

คําแนะนําความปลอดภัย:

1อุปกรณ์ต้องมีสายป้องกันพื้นที่แยกการติดดินสายการป้องกันการติดดินเป็นหลักในการลดการแทรกแซงไฟฟ้าแม่เหล็กแรงที่เกิดจากการแยกตัวอย่างบนพื้นที่รอบ ๆมันยังสามารถป้องกันการสูญเสียการควบคุมคอมพิวเตอร์ได้

2วงจรของอุปกรณ์การทดสอบนี้ได้รับการออกอํานวยการด้วยมาตรการป้องกันหลายอย่าง, โดยหลักแล้วรวมถึงการป้องกัน overcurrent, การป้องกันการสูญเสียแรงดัน, การป้องกันการรั่วไหล, การป้องกันวงจรสั้นเครื่องเตือนการออกแรงทดสอบแบบ DCเป็นต้น

3ความต้องการการก่อดิน: การก่อดินแยก ๆ ต้องการ และการก่อดินควรสอดคล้องกับมาตรฐานแห่งชาติ แผงโลหะควรถูกฝังใต้ดินอย่างน้อย 1.5 เมตร

4วงจรของอุปกรณ์การทดสอบนี้ได้รับการออกอํานวยการด้วยมาตรการป้องกันหลายอย่าง, โดยหลักแล้วรวมถึงการป้องกัน overcurrent, การป้องกันการสูญเสียแรงดัน, การป้องกันการรั่วไหล, การป้องกันวงจรสั้นเครื่องเตือนการออกแรงทดสอบแบบ DCเป็นต้น

ลักษณะสินค้า

1. โปรแกรมติดตั้งอิสระที่ทํางานบนระบบ WIN XP/WIN7/WIN8 มีอินเตอร์เฟซที่เข้าถึงผู้ใช้และการทํางานง่าย

2คอร์ฟการแสดงแบบทดลอง การเก็บข้อมูลอัตโนมัติ การค้นหาอัตโนมัติ

3สามารถใช้ในการทดสอบ AC และ DC ได้อย่างแม่นยํา น่าเชื่อถือ และปลอดภัย

4- กระบวนการทดลองที่ควบคุมโดยคอมพิวเตอร์ การหยุดการตัดสินอัตโนมัติ การรีเซ็ตอัตโนมัติ

5. การป้องกันหลายอย่าง เช่น ความดันเกิน, ความเร็วเกิน, สั้นวงจร, การรั่วไหล, และการทํางานผิดปกติ

หมายเหตุ:

1ในระหว่างการทดลอง พนักงานที่ไม่เกี่ยวข้องไม่ควรถูกอนุญาตให้เข้าใกล้ เพราะอุปกรณ์การทดสอบนี้สามารถสร้างความดันสูง และพนักงานที่ไม่ได้รับการฝึกอบรมไม่ถูกอนุญาตให้ใช้อุปกรณ์ระหว่างการทดลองมีผู้ดูแล และไม่มีใครควรใช้มันคนเดียว ในกรณีสถานการณ์ที่ไม่คาดหวัง

2หากอุปกรณ์ไม่ได้ใช้เป็นเวลานาน ก่อนที่จะใช้มันอีกครั้ง แรกกดแรงกดอุปกรณ์โดยไม่มีภาระ, หมายถึงการถอดสายไฟฟ้าของไฟฟ้าแรงสูงจากลูกปรับตรวจสอบอินเตอร์เฟซทดสอบคอมพิวเตอร์เพื่อดูว่าความดันสูงเป็นปกติ.

3ในกรณีที่เกิดสถานการณ์ที่ไม่คาดคิดในระหว่างการทดลอง การตัดไฟฟ้าควรถูกเวลา และการทดลองสามารถดําเนินการได้หลังจากที่ปัญหาถูกแก้ไข

4- อุปกรณ์ควรวางอย่างมั่นคงและพื้นควรแข็งแรง.

5. กล่องของอุปกรณ์ควรถูกกดติดกับสายกดดินป้องกันระหว่างการใช้งาน เพื่อรับประกันความปลอดภัยของผู้ประกอบการและการทํางานของอุปกรณ์

6หลังจากใช้อุปกรณ์ ปิดไฟฟ้าให้กับส่วนต่างๆ ของระบบ และอย่าเชื่อมหรือตัดสายไฟฟ้าด้วยไฟฟ้า

7. ติดตั้งอุปกรณ์ตามความดันไฟฟ้าที่กําหนดไว้. ให้แน่ใจว่าสายไฟวงจรถูกต้อง. ไม่งั้นมันจะเสียหายอุปกรณ์

8อุปกรณ์นี้ต้องวางในห้อง และห้องทดลองควรสะอาด แห้ง และไม่มีสื่อที่เป็นสารกัดสนิท พนักงานที่ไม่เกี่ยวข้องไม่ควรใช้มันอย่างสุ่ม

9. อย่าปล่อยให้สายอุปกรณ์สัมผัสขอบคม เพื่อหลีกเลี่ยงการกัดแยกสายไฟอย่าใช้สายไฟเพื่อดึงหรือผูกสิ่งของ, เพราะมันอาจทําให้อุปกรณ์ทํางานผิดปกติเนื่องจากสายไฟแตก

10.อย่าปล่อยให้อุปกรณ์ถูกกระเทือนด้วยน้ํา ก๊าซที่กัดสนอง ก๊าซที่เผาไหม้ และสารเผาไหม้ หากไม่หลีกเลี่ยง อาจเกิดไฟ

11เมื่อเคลื่อนย้ายอุปกรณ์ ตัดไฟฟ้าและดึงพัสดุจากโซเคท อย่าวางอุปกรณ์ขึ้นล่างหรือชันอุปกรณ์ในมุมที่ใหญ่กว่า 45 ° เมื่อเคลื่อนย้ายอุปกรณ์

12. อย่าตัดพล๊อกไฟฟ้าของอุปกรณ์ในขณะที่มันทํางาน
