เครื่องทดสอบสายร้อนสําหรับผลิตภัณฑ์ไฟฟ้า เพื่อทดสอบความมั่นคงของผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า

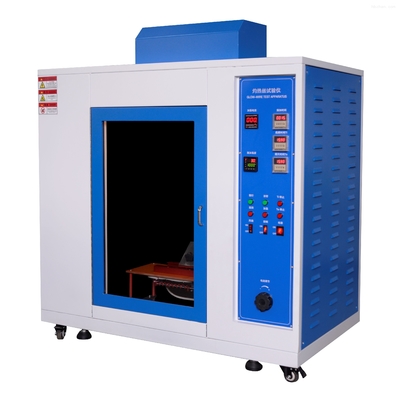

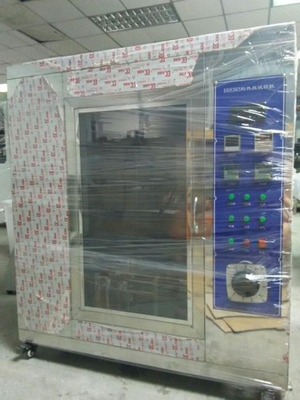

DX8383 เครื่องทดสอบสายร้อน

คําแนะนํา: การทดสอบสายร้อนคือ. สายร้อนเองเป็นจริงเป็นวงแหวนสายความต้านทานรายละเอียดคงที่. ระหว่างการทดสอบ, มันจําเป็นต้องถูกทําความร้อนถึงอุณหภูมิที่กําหนดโดยไฟฟ้า,ดังนั้นด้านบนของสายร้อนสัมผัสตัวอย่างสําหรับเวลาที่ต้องการระยะการทดสอบขึ้นอยู่กับวิธีการทดสอบเฉพาะเจาะจง
พื้นที่ใช้งาน:เครื่องทดสอบสายไฟร้อน เหมาะสําหรับการทดสอบความเสี่ยงจากไฟบนสินค้าไฟฟ้า, อิเล็กทรอนิกส์, เครื่องใช้ในครัวเรือนและส่วนประกอบของมันการจําลองความเครียดทางความร้อนที่เกิดจากแหล่งความร้อนหรือแหล่งจุดไฟ เช่น องค์ประกอบร้อนหรือตัวต้านอัตราการอ้วนในระยะเวลาสั้นมันเหมาะสําหรับวัสดุกันไฟฟ้าที่แข็งแรงหรือวัสดุที่เผาไหม้ที่แข็งแรงอื่น ๆ
ตรงกับมาตรฐาน:ออกแบบและผลิตตามความต้องการของ "วิธีการทดสอบสายสว่าง" ใน GB/T516910, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB47061มาตรฐาน UL817
ปริมาตรเทคนิค:
1. ปริมาตรห้องทดสอบ: 0.5M3, ความลึก x ความกว้าง x ความสูง: 60x 95x 90cm
2ขนาดขอบเขต: ความลึก x ความกว้าง x ความสูง: 61x 120x 105cm
3สายไฟส่องแสง: แหวนขนาด 4.0 มิลลิเมตร
4อุปกรณ์วัดอุณหภูมิ: 0.5 มิลลิเมตร แอร์มโคเปลสายละเอียดที่ปรับเกราะ สามารถทนอุณหภูมิสูงถึง 1050 °C
5.กระแสการทําความร้อน: เมื่ออุณหภูมิ 960 °C กระแสระหว่าง 120 ~ 150A
6ใช้แรงในการทดสอบ: 0.8 ~ 1.2N และจํากัดความลึกการกดให้มีอย่างน้อย 7 มม
7. ไทมอร์: ไทมอร์สําหรับระยะเวลาการจุดไฟ (Ti) และเวลาดับเพลิง (Te) ระยะเวลา: 0 ~ 99.99S
8สายไฟสว่าง: 4mm±0.04mm Ni/Cr (80/20) แหวนมาตรฐานที่ออกแบบพิเศษ, เก็บไว้ในระดับราบ
9. เทอร์โมคอปเปอร์: เทอร์โมคอปเปอร์ประเภทเค 0.5 มิลลิเมตรที่นําเข้า, แขนกระบี่กันความร้อน 1100 °C
10. อุณหภูมิการทําความร้อนด้วยไฟฟ้าของสายไฟร้อน: 500 °C ~ 960 °C (จอดิจิตอลสามารถตั้งค่าได้ล่วงหน้า), ความผันผวนของอุณหภูมิ < 3 °C
11ความดันของตัวอย่างทดสอบในการทดสอบสายร้อน: 1.0N ± 0.1N (ปรับได้ตามสถานการณ์จริง)
12ความลึกในการเจาะเข้าไปสูงสุด: 7mm ± 0.5mm (ปรับได้ตามสภาพจริง)
13ความเร็วการเคลื่อนไหวของตัวอย่างทดสอบ: 10mm/s ~ 25mm/s
14ระดับความรุนแรง: ค่าที่นิยมสําหรับระยะเวลาของไฟทดสอบที่ใช้ (ta) คือ: 5s, 10s, 20s, 30s, 60s, 120-1s
15. ความสูงของไฟ: ความสูงของไฟในการทดสอบคือ 12 mm
16แหล่งก๊าซ: ก๊าซบุเทน (ให้บริการโดยผู้ใช้)
17วัสดุกล่องภายนอก: สายกระจกสแตนเลส
วิธีการทดสอบ:ร้อนวงแหวนสายความต้านทานมาตรฐานถึงอุณหภูมิที่กําหนดแล้วทําให้สายไฟร้อนและตัวอย่างทดสอบสัมผัสกับพล็อก, ซ็อต, ยาง, พลาสติก และผลิตภัณฑ์อื่น ๆ ภายใต้สภาพการทดสอบ
วิธีการทดสอบที่สอดคล้องกับเครื่องทดสอบการเผาไหม้สายร้อน:
วิธีการทดสอบความเผาไหม้ของสายไฟสําหรับผลิตภัณฑ์เสร็จ (IEC 60695-2-11:2000/GB/T 5169.11-2006)
วิธีการทดสอบความเผาไหม้ของสายไหม้สําหรับวัสดุ (IEC 60695-2-12:2000/GB/T 5169.12-2006)
วิธีการทดสอบความสามารถในการจุดไฟของวัสดุที่ใช้สายไฟร้อน (IEC 60695-2-13:2000/GB/T 5169.13-2006)
อัตราการเผาไหม้ GWFI, GWFI - อัตราการเผาไหม้ของสายไฟสว่าง
อุณหภูมิการทดสอบสูงสุดของตัวอย่างการทดสอบที่มีความหนาที่กําหนดไว้ใน 3 การทดสอบติดต่อกัน ควรตอบสนองหนึ่งจากเงื่อนไขต่อไปนี้
a) ภายใน 30 วินาทีหลังจากการถอดสายไฟร้อน ไฟไหม้หรือความร้อนของตัวอย่างการทดสอบจะดับ และกระดาษบรรจุที่วางอยู่ใต้ตัวอย่างการทดสอบจะไม่จุดไฟ
b) ตัวอย่างการทดสอบไม่ได้จุดไฟ
GWIT, GWIT - อุณหภูมิการจุดไฟของสายไฟสว่าง
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
ความต้องการตัวอย่าง: ห้องปฏิบัติการวัสดุ SGS มีความต้องการต่อไปนี้สําหรับการทดสอบตัวอย่าง:
ตัวอย่างควรมีส่วนราบขนาดคงที่ขนาดใหญ่พอ และระดับการทดสอบควรถูกเก็บไว้ในตําแหน่งตั้งตามแนวตั้งระหว่างการทดสอบ
ตัวอย่างทดสอบสามารถทําได้หลายวิธี:
การพิมพ์ด้วยการกด, การพิมพ์ด้วยการฉีด หรือการโยน, หรือการตัดจากชิ้นส่วนที่เสร็จสิ้น เช่นแผ่นโลหะที่มีพื้นที่ใหญ่พอ
ขนาดของส่วนราบควรเป็น: ความยาว: ≥ 60mm ความกว้าง (ภายในไฟฟ้า): ≥ 60mm
ตามความต้องการของการทดลองนี้ การประเมินความสามารถในการเผาไหม้โดยปกติต้องการชุดของตัวอย่างทดสอบ 10 ตัว
ระดับความรุนแรง
1อัตราการเผาไหม้ของสายสว่าง (GWFI) ควรเลือกจากอุณหภูมิการทดสอบต่อไปนี้
อุณหภูมิการทดสอบ/°C: 550/600/650/700/750/800/850/900/960
2อุณหภูมิการจุดไฟของสายร้อน (GWIT) ควรเลือกจากอุณหภูมิการทดสอบต่อไปนี้
อุณหภูมิการทดสอบ/°C: 500/550/600/650/700/750/800/850/900/960
การประเมินผล
1ผลการประเมินดัชนีการเผาไหม้ของสายไฟสว่าง (GWFI)
หากตัวอย่างทดสอบไม่จุดไฟหรือตอบสนองสองเงื่อนไขต่อไปนี้ ถือว่าได้ทนต่อการทดสอบนี้
a) หากไฟหรือสายจุดไฟของตัวอย่างทดสอบดับภายใน 30 วินาทีหลังการถอดสายจุดไฟ
b) กระดาษบรรจุไม่จุดไฟ
หากไม่ตรงกับเงื่อนไขหนึ่งหรือทั้งสองข้างบน เลือกอุณหภูมิการทดสอบที่ต่ํากว่า และซ้ําการทดสอบด้วยตัวอย่างการทดสอบใหม่
ถ้าทั้งสองเงื่อนไขข้างต้นถูกตอบสนองพร้อมกัน เลือกอุณหภูมิการทดสอบที่สูงขึ้น และซ้ําการทดสอบด้วยตัวอย่างการทดสอบใหม่
การทดสอบควรซ้ําที่อุณหภูมิการทดสอบสูงสุดเมื่อตัวอย่างการทดสอบตอบสนองเงื่อนไข a) และ b)
การกําหนดอุณหภูมิการทดสอบสูงสุดที่ตอบสนองเงื่อนไข a) และ b) สําหรับการทดสอบสามครั้งติดต่อกันใน GWFI
2ผลการประเมินอุณหภูมิการเผาไหม้ของสายไฟสว่าง (GWIT)
อุณหภูมิการเผาไหม้ของตัวอย่างการทดสอบระหว่างการใช้สายไฟร้อน and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
ข้อควรระวังในการใช้เครื่องทดสอบสายร้อน
1ผู้ใช้เครื่องทดสอบสายร้อนต้องรักษาพลังงานที่มั่นคง ไม่เช่นนั้น ความสับสนแรงดันที่เกินจะส่งผลต่อการเปลี่ยนแปลงอุณหภูมิ
2. เทอร์โมคอปเปอร์ใช้สําหรับการปรับอุณหภูมิเฉพาะในการทดลอง. หลังจากปรับอุณหภูมิ, ตราพวกเขาบนแอมเมตรสําหรับการทดสอบต่อไป. เมื่ออุณหภูมิลดลงสู่อุณหภูมิห้องระวังการถอน thermocouple จากสายร้อนและเริ่มต้นการทดลอง.
3สายไฟร้อนไม่ควรทํางานในอากาศสูงเป็นเวลานานเพื่อหลีกเลี่ยงการสั้นอายุการใช้งานของเทอร์โมคอปเปอร์ไฟไฟฟ้าควรลดลงในเวลาที่ถูกต้อง และไฟฟ้าควรตัด.
4หลังจากการทดสอบแต่ละครั้ง ห้องเผาไหม้ควรถูกทําความสะอาดโดยปิดไฟ และต้องระวังไม่ให้ชนกับเทอร์โมคอลเปอร์และสายไฟร้อน
5หลังจากที่การทดลองเสร็จสิ้น ผู้ใช้สามารถใช้พัดลมไอพัดลมไอพัดลมไอพัดลมไอพัดลมไอที่เกิดจากการเผาไหม้แต่อย่าเปิดพัดลมระหว่างการทดลอง เพื่อหลีกเลี่ยงการส่งผลกระทบต่อผลการทดสอบ.
6หากต้องการการบํารุงรักษา โดยเฉพาะสําหรับการเปลี่ยนสายไฟร้อน ควรใส่ใจในการ tightening สกรูที่ได้รับการปรับปรุงไม่เช่นนั้นการสัมผัสที่ไม่ดีจะส่งผลกระทบต่อวงจรปัจจุบันและสร้างอุณหภูมิสูงที่อินเตอร์เฟซหลังจากเปลี่ยนชิ้นส่วน ผู้ใช้ควรยืดสกรูทั้งหมด
7. เครื่องทดสอบสายร้อนมีฟังก์ชันการป้องกันอุณหภูมิเกิน. เมื่ออุณหภูมิที่กําหนดได้, วงจรการทําความร้อนจะตัดต่อโดยอัตโนมัติ.อุณหภูมิที่กําหนดล่วงหน้าไม่สามารถต่ํากว่าอุณหภูมิการทํางานปกติไม่งั้นมันจะไม่ทํางานได้ปกติ
รายละเอียดการทดลอง
1วัตถุประสงค์: เพื่อมาตรฐานการทํางาน การบํารุงรักษา และการบํารุงรักษาของเครื่องทดสอบสายร้อนและรับประกันการทํางานปกติของมัน
2ประกอบเขต: เหมาะสําหรับการทดสอบความอ่อนเพลิงของชิ้นส่วนพลาสติกสําหรับผลิตภัณฑ์ต่างๆ
3มาตรฐานอ้างอิง: ตามความต้องการการทดสอบของข้อความที่เกี่ยวข้องใน GB/T5169มาตรฐาน 10-2008 "วิธีการทดสอบพื้นฐานสําหรับสายไฟสว่าง/สายไฟสว่าง - อุปกรณ์สายไฟสว่างและวิธีการทดสอบทั่วไป";
การบํารุงรักษาเครื่องมือและมาตรการป้องกัน
1ทุกสัปดาห์ การบํารุงรักษาและการบริหารเครื่องมือ รวมทั้งการตรวจสอบการดําเนินงานของฟังก์ชันสําคัญของการปรับที่เกี่ยวข้อง
2เครื่องทดสอบต้องมีไฟฟ้าที่มั่นคง ไม่เช่นนั้น ความสับสนของความแรงกระตุ้นสามารถส่งผลต่อการเปลี่ยนแปลงอุณหภูมิ
3เมื่อดําเนินการทดลอง เราควรใช้วิธีการเพิ่มและลดอุณหภูมิภาพช้า ๆ เมื่อเริ่มต้นการใช้กระแสไฟฟ้าเราควรจะใช้มันช้าๆ และไม่เพิ่มอุณหภูมิสูงเกินไปพร้อมกัน! วิธีนี้, เวลาการใช้งานจะยาวขึ้น, และกระแสไฟฟ้าควรจะเพิ่มขึ้นอย่างช้าช้า. ไม่เพิ่มมันให้ 90 หรือสูงกว่า. เพิ่ม 30-40A ในครั้งเดียวเป็นพื้นฐานคงที่. เมื่อการเพิ่มและเย็น,ยังช้า ๆ ลดปัจจุบันและไม่ตกเป็นศูนย์ทั้งหมดในครั้งเดียว. การขยายความร้อนและการหดตัวอย่างรวดเร็วสามารถทําให้เกิดความเสียหายต่อสายการทําความร้อนทรง U และสายไฟที่เรืองแสง
4สายไฟร้อนไม่ควรทํางานในอากาศสูงเป็นเวลานานเพื่อหลีกเลี่ยงการสั้นอายุการใช้งานของเทอร์โมคอปเปอร์ไฟไฟฟ้าควรลดลงในเวลาที่ถูกต้อง และไฟฟ้าควรตัด.
5หลังการทดลองแต่ละครั้ง ห้องเผาไหม้ควรถูกทําความสะอาดในสภาพปิดไฟ และต้องระวังไม่ให้สัมผัสกับคู่ร้อนและสายไฟที่เผาไหม้
6หากต้องการการบํารุงรักษา โดยเฉพาะสําหรับการเปลี่ยนสายไฟร้อนไม่อย่างนั้นการติดต่อที่ไม่ดีจะส่งผลกระทบต่อวงจรปัจจุบันและสร้างอุณหภูมิอินเตอร์เฟซสูงหลังจากเปลี่ยนชิ้นส่วน ผู้ใช้ควรยืดสกรูทั้งหมด
