เครื่องทดสอบความหนาแน่นของควันพลาสติกสําหรับวัดความหนาแน่นทางแสงเฉพาะของควันที่เกิด

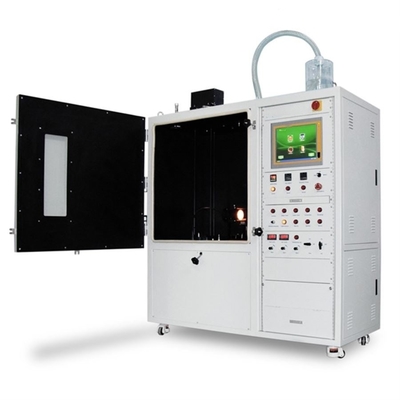

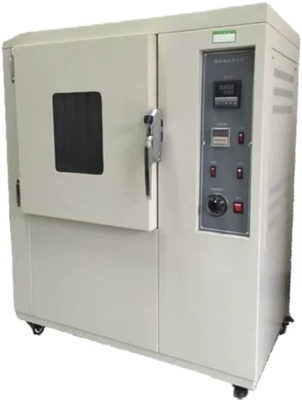

DX8368 เครื่องทดสอบความหนาแน่นของควันพลาสติก

1, ตอบสนองกับมาตรฐาน: ตอบสนองความต้องการของ GB8323.2-2008 "การสร้างควันจากพลาสติก ตอนที่ 2: วิธีห้องเดียวในการกําหนดความหนาแน่นของควัน" และ ISO56592-2006 "การสร้างควันจากพลาสติก ตอนที่ 2: วิธีห้องเดียวสําหรับการกําหนดความหนาแน่นทางแสง" มาตรฐานการทดสอบ

2, พื้นที่ใช้งาน: เหมาะสําหรับการวัดความหนาแน่นทางแสงเฉพาะของควันที่เกิดจากการเผาไหม้พลาสติก และใช้ความหนาแน่นทางแสงเฉพาะสูงสุดเป็นผลการทดสอบใช้ในการประเมินผลการสูบบุหรี่ของพลาสติกภายใต้สภาพที่กําหนด.

เครื่องทดสอบความหนาแน่นของควันจากพลาสติก เป็นอุปกรณ์ทดสอบชนิดใหม่ที่พัฒนาขึ้นบนพื้นฐานของเงื่อนไขทางเทคนิคที่ระบุในมาตรฐาน GB/83232-2008 และ ISO5659-2 "การผลิตควันพลาสติก - ส่วน 2: วิธีห้องเดียวในการวัดความหนาแน่นของควัน"

3, ปริมาตรหลัก: เครื่องมือทั้งหมดประกอบด้วยห้องทดสอบปิด ระบบการวัดฟอโตเมตร กระโปรงรังสี ระบบการเผาไหม้ เครื่องจุดไฟ กล่องทดสอบเครื่องวัดอุณหภูมิ, และโปรแกรมทดสอบความหนาแน่นของควัน; วงจรถูกพัฒนาโดยใช้ไมโครคอนโทรลเลอร์, มีเนื้อหาทางเทคนิคสูงและการทํางานที่มั่นคง.อุปกรณ์นี้เหมาะสําหรับพลาสติกทุกชนิด และยังสามารถใช้ในการประเมินวัสดุอื่น ๆ (เช่นยาง), ผิวเคลือบผ้า, พื้นผิวสี, ไม้, และวัสดุอื่น ๆ) มันถูกใช้อย่างแพร่หลายในโรงงานผลิตและหน่วยวิจัยและการทดสอบในอุตสาหกรรมพลาสติกและวัสดุแข็ง

1กล่องทดสอบ: ประตูหน้าติดตั้งหน้าต่างและร่มแดดที่ไม่โปร่งใส สามารถปิดการเคลื่อนไหวของหน้าต่าง

ด้านล่างของกล่องสี่เหลี่ยมได้รับการออกแบบด้วยแผ่นอลูมิเนียมกันระเบิดเพื่อป้องกันความดันเกิน มันคือดีสก์ความปลอดภัยระเบิดประกอบด้วยความหนา 0.04 มม, ความยาว 405 มม, ความกว้าง 200 มม,และพื้นที่รวม 81000mm2กล่องมีอุปกรณ์ควบคุมความดันภายใน

หน้าต่างแสง: มีหน้าต่างแสง Ø 75 มิลลิเมตรสองด้านบนและด้านล่าง and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceช่องไฟด้านบนตั้งอยู่ด้านบนของกล่องทดสอบ และมีแพลตฟอร์มแสงหนา 8 มิลลิเมตรติดตั้งรอบหน้าต่างของกล่องทดสอบพลาตฟอร์มออปติกส์คงที่ ขนาดภายใน: ความสูง 914mm x ความกว้าง 914mm x ความลึก 610mm

ด้วยไม้เหล็ก Ø 15 มิลลิเมตร ที่สามารถเชื่อมต่อแพลตฟอร์มที่ติดตั้งกับกล่องทดสอบได้

มิติภายนอก: ความสูง 16800mm, ความกว้าง 14500mm, ความลึก 850mm (มิตินี้เป็นเพียงเพื่ออ้างอิง)

วัสดุ: ประกอบด้วยสามชั้น: ชั้นภายนอกของแผ่นเหล็กหนา 1.5 มิลลิเมตร, อุณหภูมิสูงไฟฟ้าสแตตติกเผาจากสีขาว, ชั้นกลางของ 60 มิลลิเมตร หนาชั้นอะซเบสโตส, ชั้นภายในของ 1.ความหนา 2 มิลลิเมตร USU304 สแตนเลสสีดําไฟฟ้าอากาศสูง ทําความสะอาดง่าย

ทางเข้าอากาศและทางออกอากาศ: ทางเข้าอากาศถูกติดตั้งบนด้านบนของกล่องทดสอบ, โดยเส้น径 Φ 65mm, ปฏิบัติโดยซัลเลโนอิดวาล์ว flanged ในทั้งภาวะปิดและปิด;ประตูออกติดตั้งที่ด้านล่างด้านซ้าย, กว้าง Φ 80mm, ปกครองโดยซอลีนอยด์วาล์ว flanged ในทั้งภาวะปิดและปิด, และได้รับอุปกรณ์อัดลมไอ

2ระบบการวัด optoelectronic: ประกอบด้วยปัจจุบันพลังงาน, ท่อ photomultiplier, เสริมภาพโปร่งภาพยนตร์, ชัตเตอร์, ฟิลเตอร์, ภาพยนตร์โปร่งภาพยนตร์เฉลี่ย, เลนส์, ระบบแสงกล่องดําแหล่งแสงและเครื่องทําความร้อนหน้าต่างเบา

แหล่งแสง: ประกอบด้วยหลอดไฟแดง 6.5V, เครื่องแปลงที่ให้พลังงาน (การเข้า 220V การออก 6.5V) และตัวต่อรองที่เปลี่ยนแปลง

การติดตั้ง: หลอดไฟถูกติดตั้งในกล่องมืดไม่โปร่งตรงด้านล่างของกล่องทดสอบ ซึ่งประกอบด้วยแหล่งแสง, เลนส์คอนเว็กซ์, เครื่องทําความร้อนหน้าต่างแสง และหน้าต่างแสง

เครื่องผลักดันกระจกไฟฟ้า: ใช้พลังงานจาก AC220V ล้อมรอบด้วยสายต่อต้าน 9W เพื่อให้อุณหภูมิของพื้นผิวของกระจกไฟฟ้า (50 °C ~ 55 °C) เหมาะสม

เลนส์คอนเว็กซ์: ขนาดกระจก 51 มิลลิเมตร ถูกปรับและปรับระดับเพื่อสร้างแหวนขนาด 51 มิลลิเมตร โดยไม่ต้องมีรังแสงอื่น ๆ นอกแหวน

หน้าต่างแสง: ประกอบด้วยฟิล์มโปร่งและกล่องมืด

เครื่องตรวจแสง: ประกอบด้วยท่อ photo-multiplier, เครื่องกรองเสริมเสียง, ชัตเตอร์, เครื่องกรอง, เครื่องกรองเฉลี่ย, เลนส์คอนเว็กซ์, หน้าต่างแสง, ฯลฯ

ปริมาตรของท่อปรับแสง: กระทบ: DC 1000V, แหล่งไฟฟ้า: input 12V, output 0-1200V2mA

การประมวลผลระบบ Optoelectronic: เครื่องตรวจแสงเป็นท่อ photo-multiplier เชื่อมต่อกับรูปแบบจํานวน A / D และประมวลผลโดยไมโครคอมพิวเตอร์การขยายหลายระยะสามารถวัดต่อเนื่องความผ่านของความหนาแน่นทางออนไลน์ที่สอดคล้องกันในเวลา, ซึ่งเป็น 5 ขนาดของการตอบสนองความละเอียดของสายสี, คล้ายกับการตอบสนองของตาเปล่าและกระแสความมืดต่ํากว่า 0.001uA.ความรู้สึกขั้นต่ําของท่อปรับแสงสามารถอ่าน 100% ผ่าน 0.5 เครื่องกรองกลางและ เครื่องกรองขยาย ND-2 บนเส้นทางทางแสง

เครื่องกรองเสริมเสียง: ND-2.0 ด้วยความผ่านของ 0.95% และอุณหภูมิสีแหล่งแสง A K=2854

ประตูแสง: ใช้สําหรับการบีฟล์และการแก้ไขความผ่าน 0%

ฟิลเตอร์: เพื่อชําระค่าฟิลเตอร์ มีทั้งหมด 11 ชิ้นที่มีความหนาแน่นทางออนไลน์ตั้งแต่ 0.1 ถึง 1.0 และ 2.0.

เครื่องกรองกลาง ND-05, ความผ่าน 31.7%, อุณหภูมิสีแหล่งแสง K=2854.

เลนส์คอนเว็กซ์: ด้วยเส้นผ่าตัด 51 มม. แสงตรงสามารถถูกเน้นไปยังจุดเล็ก ๆ ที่แข็งแรงที่แผ่นโปร่งใสระหว่างกล่องมืดด้านบนและด้านล่าง

การปรับขนาดระบบออปติก: การตรวจจับโดยใช้ฟิลเตอร์เฉลี่ยที่มีความหนาแน่นทางออปติก 3.0 และความยาวคลื่น 550-650nm

3หมึกรังสี: ประกอบด้วยองค์ประกอบการทําความร้อนที่มีพลังงานเบอร์ 2600W สามารถให้ความเข้มข้นของรังสี 10KW / m2 ~ 50KW / m2 ที่ศูนย์กลางของพื้นผิวตัวอย่างเมื่อทดสอบความเรืองแสงที่สองตําแหน่งอื่น ๆ ห่างจากศูนย์กลางตัวอย่าง 25 มม., ความเรืองแสงที่สองตําแหน่งนี้ไม่ควรต่ํากว่า 85% ของความเรืองแสงที่ศูนย์กลางของตัวอย่าง

เครื่องทําความร้อนขั้วรังสี: ใช้พลังงานจากแหล่งพลังงานอิสระ, ด้วยพลังงานของแปลงแยกระยะเดียว 3000W. การควบคุมอุณหภูมิใช้การควบคุม thyristor ด้วยวงจรเร็วที่สามารถทําให้อุณหภูมิคงที่ที่ ± 2 °C.

เครื่องวัดกระแสความร้อน: เป็นพื้นที่เรียบที่มีช่วง 50kw / m2 และเส้น径พื้นที่รับรังสี 10mm. พื้นผิวถูกเคลือบด้วยสีดําแมทและเย็นโดยการเย็นน้ํา

4. ไฟไหม้: กระปุก ไฟไหม้ประกอบด้วย Φ ผลิตจากท่อทองแดงเปิด 4,0 มิลลิเมตร, ความยาวไฟและการวัดแนวราบคือ 30 มิลลิเมตร.

ระบบป้อนแก๊ส:

แหล่งก๊าซ: ความบริสุทธิ์ 95% ก๊าซผสมโพรแปนและอากาศ ความดัน 170Kpa

เครื่องวัดกระแสโพเพน: 1-100cm3/min

ผลงานรวม:

เครื่องวัดกระแสอากาศ: 5 ~ 500cm3/min

ความละเอียดของความโปร่งใส: 0.0001%

ระยะการวัด: 0-100%; เปลี่ยนเกียร์โดยอัตโนมัติระหว่างการวัด

ความแม่นยําของการวัด: ± 3%

ความดันการทํางาน: AC200-240V 50Hz

ความชื้นของสิ่งแวดล้อม: อุณหภูมิห้อง -40 °C

สภาพแวดล้อมการทํางาน: เมื่อเครื่องมือทํางาน ควรหลีกเลี่ยงแสงอาทิตย์โดยตรง และไม่ควรมีการไหลของอากาศบังคับ

โปรแกรมการวัด: พื้นฐานบนอินเตอร์เฟซปฏิบัติการ Windows XP และสไตล์ LabVIEW แสดงการถ่ายทอดเทียบกับเส้นโค้งเวลา ให้อินเตอร์เฟสภาษาจีนและภาษาอังกฤษและคู่มือการใช้งานภาษาจีนและภาษาอังกฤษ.
