เครื่องทดสอบรอยรั่ว การทดสอบที่ทําลายล้างที่ดําเนินการบนวัสดุประกอบเพื่อจําลองสถานการณ์ด้านบน

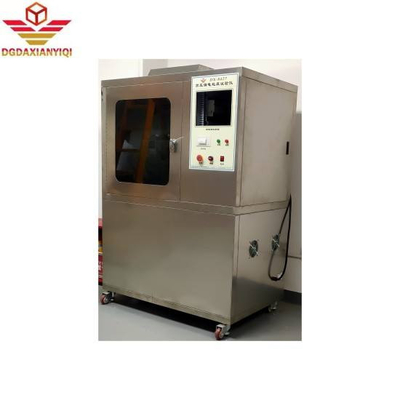

DX8352 เครื่องทดสอบรอยรั่ว

คําแนะนํา:

หลักการพื้นฐานภายใต้อิทธิพลของสภาพแวดล้อมความชื้นและสิ่งสกปรกบนสินค้าไฟฟ้า การรั่วไหลของอุปกรณ์ประกอบกันอาจเกิดขึ้นระหว่างชิ้นส่วนที่ชาร์จมีขั้วขั้วที่แตกต่างกัน หรือระหว่างชิ้นส่วนที่ชาร์จและโลหะที่ติดดินอาร์คที่ผลิตสามารถทําให้การเสียและวงจรสั้นของอุปกรณ์ไฟฟ้า, การกัดกร่อนของวัสดุเนื่องจากการปล่อย, และแม้กระทั่งนําไปสู่ไฟ

การทดสอบรอยรั่วคือการทดสอบที่ทําลายล้างที่นําไปใช้กับวัสดุประกอบกันเพื่อจําลองสถานการณ์ข้างต้นการทดลองคือการใช้แรงดันที่กําหนดไว้ และปล่อยปริมาณของของเหลวที่ปนเปื้อน.1% NH 4 CL) ในความสูงคงที่ (35 มม) เป็นเวลา 30 วินาทีบนพื้นผิวของวัสดุกันหนาแข็ง ระหว่างอิเล็กทรอร์ดพลาตินูที่มีขนาดที่กําหนดไว้ ((2 มม × 5 มม)เพื่อประเมินความอดทนของผิวของวัสดุประกอบความแข็งแรง ภายใต้การกระทํารวมของสนามไฟฟ้าและสื่อที่ปนเปื้อนและกําหนดอัตราการติดตามสัมพันธ์ (CT1) และอัตราการต้านทานการติดตาม (PT1)

คําอธิบายรายละเอียดของพารามิเตอร์ทางเทคนิค

สอดคล้องกับมาตรฐาน: สอดคล้องกับความต้องการของมาตรฐานการทดสอบ GB/T4207

โดยใช้ไฟฟ้าพลาตินูมทรงสี่เหลี่ยม แรงที่ใช้โดยไฟฟ้าสองไฟฟ้าบนตัวอย่างคือ 1.0N ± 0.05N ตามลําดับ

ความแรงดันที่ใช้สามารถปรับระหว่าง 100-600V (48-60Hz) เมื่อกระแสไฟฟ้าตัดสั้น 1.0 ± 0.1A การตกของแรงดันไม่ควรเกิน 10%เมื่อกระแสรั่วของวงจรสั้นในวงจรทดสอบเท่ากับ 0 หรือมากกว่า.5A จับมันไว้ 2 วินาที รีเล่จะทํางาน ตัดกระแสไฟฟ้า และแสดงให้เห็นว่าวัตถุทดสอบไม่สมควร

ตัวคงที่เวลาของอุปกรณ์ระบายน้ําสามารถปรับได้ โดยควบคุมวงจรระบายน้ําอย่างแม่นยําที่ 44-50 กระบะ/ซม.

อิเล็กทรอัด: อิเล็กทรอัดเพลตินัมทรงสี่เหลี่ยมสองตัวที่มีพื้นที่ตัดข้าม 2 mm × 5 mm ขอบปลายหนึ่งมีความชัน 30 °

ความแรงบนพื้นผิว: 1.0 ± 0.05N

ความดันการทดสอบ: 100-600V

กระแสการทดสอบสูงสุด: 3A

ระยะห่างระหว่างสองอิเล็กตรอน: 4.0mm

อุปกรณ์ตก: ระยะเวลาตกสามารถตั้งค่าตามใจชอบ

ปริมาณห้องทดสอบ: 0.5M3, ความลึก 60x ความกว้าง 95x ความสูง 90cm

ขนาดภายนอก: ความลึก x ความกว้าง x ความสูง: 61x 120x 105cm

วัสดุกล่องภายนอก: สายกระจกสแตนเลส
