เครื่องทดสอบการแพร่กระจายของไฟ ประเมินผลการป้องกันไฟของวัสดุ

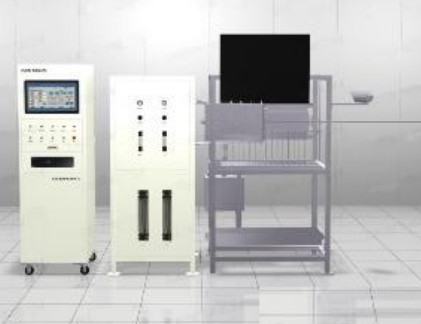

ISO 5658 เครื่องทดสอบการแพร่กระจายไฟ

เครื่องทดสอบการแพร่กระจายไฟ ISO 5658-2 ได้ถูกพัฒนาและผลิตตามมาตรฐาน ISO5658-2 และตอบสนองความต้องการของ IMO FTP Code Resolution A. 653 ((16) และ ASTM E 1317Shenzhen Demerson Flame Spread Tester ISO 5658-2 ใช้ในการกําหนดผลประกอบการการแพร่กระจายไฟข้างของผลิตภัณฑ์อาคาร, และผลประกอบการแพร่กระจายไฟ / ความเร็วการแพร่กระจายไฟสามารถประเมินผลประกอบการยับยั้งไฟของวัสดุ

อุปกรณ์จะออกรังสีความร้อนผ่านแผ่นระบายไฟก๊าซ และใช้เครื่องวัดกระแสความร้อนที่นําเข้าในการปรับระดับความร้อนระบายไฟ และจุดตัวอย่างผ่านเครื่องเผาแก๊สผสมโดยการทดสอบการเผาไหม้ของวัสดุในกรณีที่มีความร้อนเรยแอนด์บาง; ตัวอย่างถูกเผยแพร่ต่อพื้นที่ที่กระแสรังสีถูกปรับขนาดอย่างชัดเจน และวัดเวลาจุดไฟ, ระดับการแพร่กระจายไฟ, และเวลาดับสุดท้ายตัวอย่างการทดสอบถูกวางในตําแหน่งตั้ง, ติดกับแผ่นแสงสว่าง และถูกเผยแพร่ต่อพื้นที่ที่การไหลของแสงสว่างมีการปรับระดับอย่างชัดเจน ไฟจุดไฟอยู่ใกล้ตัวทดลอง แต่ไม่สัมผัสตัวทดลองและปลายที่ร้อนของตัวอย่างถูกจุดไฟโดยก๊าซระเหยบนพื้นผิว.

หลังจากการจุดไฟ การพัฒนาของหน้าลอยไฟจะถูกบันทึก และเวลาที่ผ่านไปสําหรับหน้าลอยไฟที่จะเผาลงในแนวราบบนพื้นผิวตัวอย่างในระยะทางที่ปรับขนาดแต่ละครั้งจะถูกบันทึกวัสดุจะทดสอบสําหรับความร้อนการจุดไฟ, ความร้อนจากการเผาไหม้ต่อเนื่อง, กระแสวิกฤติ, ความร้อนเฉลี่ยของการเผาไหม้ต่อเนื่อง, การปล่อยความร้อนทั้งหมดและปริมาตรอื่น ๆ ที่เกี่ยวข้อง

มาตรฐาน:

ISO 5658-2: การทดลองปฏิกิริยาต่อไฟ ผ่าพันธุ์ไฟ ตอนที่ 2: ระดับการแพร่กระจายไฟบนด้านของผลิตภัณฑ์อาคารในแผนตั้ง

รีสูเลชั่นรหัส FTP IMO A. 653 ((16): แนะนําสําหรับวิธีการทดสอบความเผาไหม้สําหรับฝาฝา, siling, วัสดุ deck

ASTM E 1317: วิธีการทดสอบมาตรฐานสําหรับความเผาไหม้ของเคลือบผิวเรือ

GBT28752-2012 วิธีการทดสอบการแพร่กระจายไฟทางด้านบนพื้นผิวตั้ง

ลักษณะ:

กล่องทําจากสแตนเลส ที่สวยงามและทนทานต่อการกัดกร่อน ทําความสะอาดง่าย กรอบหลัก ประกอบด้วยสองส่วนที่อิสระ: กรอบเครื่องเผาและกรอบรองรับตัวอย่างสองส่วนที่ bolted กันและมี bolts สําหรับการปรับกลไกที่ยืดหยุ่น.

แหล่งจุดไฟ: แผนไฟรังสีและไฟพรอพาน นําเข้าจากสหรัฐอเมริกา การควบคุมความสูงของไฟอย่างแม่นยํา

เครื่องเผาไหม้ หลอดเซรามิกขนาดสองรู ยาว (200±10) มิลลิเมตร

เครื่องเผาไฟชนิดกระบอกรองรับการทดสอบการกระแทกไฟแบบอัตโนมัติตามมาตรฐาน IMO

กลยุทแบบสองชั้น และมุมมองที่เพิ่มขนาด ทําให้ผู้ใช้สามารถสังเกตการแพร่ระบาดของไฟ

เครื่องควบคุมอุณหภูมิแผ่นเรเดียนต์: ป้องกันไฟจากการหันไปยังด้านหลังของโรงรับความร้อน, ตรวจสอบอุณหภูมิภายในโรงรับความร้อน, และไฟ

เครื่องควบคุมการไหลผ่านทําให้มันง่ายที่จะวัดปริมาณเมธานเมื่อการทดสอบการไหลผ่านความร้อนที่สําคัญของก๊าซ

จําหน่ายก๊าซ: อุปกรณ์พร้อมกับวาล์วลดความดัน, วาล์วความดันศูนย์, วาล์วปรับปรุง, วาล์วซอลีนอยด์และเครื่องผสม, อากาศผสมและก๊าซถูกส่งไปยังแผ่นระบายไฟ

มีแผ่นปรับระดับหลายหลุมมีให้เลือก เช่นเดียวกับการเคลื่อนไหวของเส้นทางการเคลื่อนไหวของเครื่องวัดกระแสความร้อนที่เลื่อน เพื่อตรวจสอบว่ากระแสการกระจายแสงความร้อนตรงกับความต้องการมาตรฐาน

อุปกรณ์มีกระจกมองที่ปรับมุม (750mm × 120mm) อัตราการแพร่กระจายไฟสามารถสังเกตได้ผ่านกระจกกระจกและตัวอย่างและสามารถบันทึกโดยอัตโนมัติผ่านสวิตช์เท้า.

หมูหินตัวอย่าง 1 ชิ้น ซึ่งมีเทอร์โมคอปเปอร์การชดเชยก๊าซและโลหะหมูหิน

ความปลอดภัย กันระเบิด, วาล์วไม่กลับ, วาล์ว solenoid ปิดในระบบควบคุมการเผาไหม้แผ่นรังสีทั้งหมดป้องกันการไหลกลับของก๊าซ

กล้องสังเกตและบันทึกสถานะของกระบวนการทดสอบในโปรแกรม

วัดสภาพการไหลของความร้อนของแผ่นเรเดียนในช่วง 50 mm

ระบบเก็บข้อมูลเก็บภาพของความยาวการแพร่กระจายไฟและลักษณะการเผาไหม้

กรอบวิเคราะห์ 19 "วัดอัตราการแพร่กระจายไฟ, อัตราการไหลของความสําคัญและอัตราการปล่อยความร้อน

ระบบเผาแผ่นรังสีเป็นอัตโนมัติอย่างสมบูรณ์แบบ, ด้วยการจุดไฟและล็อคความปลอดภัย; ระบบควบคุมทั้งหมดคือการระเบิด

โปรแกรม IMO ทําให้มันง่ายกว่าที่จะพิมพ์การปรับขนาดทั้งหมด การทดสอบและผลการทดสอบ (IMO, ISO)

ระบบควบคุม PLC มิตซูบิชิ
