เครื่องทดสอบการเผาไหม้ตั้งของเข็มขัดขนส่ง เพื่อประเมินปฏิกิริยาของเข็มขัดขนส่งในไฟ

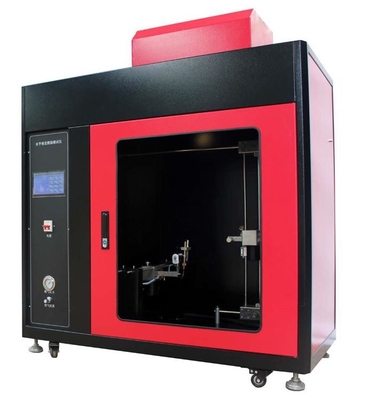

DX8379ACเครื่องทดสอบการเผาไหม้ตั้งบนสายพานขนส่ง

หลักการทดสอบ:

ตัวอย่างที่วางตั้งตั้งตามแนวตั้งภายใต้สภาพไฟที่กําหนดถูกจุดด้วยแหล่งจุดไฟขนาดเล็กและผลการเผาไหม้ของตัวอย่างถูกประเมินอย่างครบถ้วนโดยวัดการเผาไหม้ต่อเนื่องและเวลาจุดไฟของการเก็บไฟเปิดหลังจากที่ไฟถูกถอนออก, และเป่าอากาศบนตัวอย่าง 60 วินาทีหลังจากการถอดไฟ, การสังเกตพฤติกรรมการเผาไหม้และวัดเวลาการจุดไฟต่อเนื่อง

ภาพรวม:อุปกรณ์นี้ใช้วิธีการทดสอบไฟขนาดเล็ก (เครื่องเป่าแก๊ส / เครื่องเป่าแอลกอฮอล์) เพื่อประเมินปฏิกิริยาของสายพานขนส่งในไฟและเหมาะสําหรับการประเมินประสิทธิภาพการเผาไหม้ของเข็มขัดขนส่งเนื้อผ้าและเข็มขัดขนส่งเนื้อเหล็กความสามารถในการต้านทานการเผาไหม้การแพร่กระจายในกรณีของการเผาไหม้ไฟ และพฤติกรรมการเผาไหม้แนวตั้งของตัวอย่างถูกประเมินโดยการวัดไฟหลัง, ระยะการเผาไหม้และการหล่นของอนุภาคการเผาไหม้.

พื้นที่ใช้งาน:อุปกรณ์ทดสอบความเผาไหม้ของสายพานขนส่งเหมาะสําหรับการทดสอบผลการเผาไหม้ของสายพานขนส่งแกนผ้าและสายพานขนส่งแกนสายพานเหล็กที่ใช้ในสารเคมี, ถ่านหินโรงงานโลหะและพลังงานไฟฟ้าใช้ในการประเมินปฏิกิริยาของสายพานขนส่งในไฟ

มาตรฐาน:ตอบสนองมาตรฐานของ GB/T3685-2009, ISO340:2004 และ GBT10707-2008

ความสามารถทางเทคนิคของอุปกรณ์:

กว้างภายในจมูก: 9.6mm

โหมดการให้อากาศ: การให้อากาศอัตโนมัติของพัดลม, เวลาให้อากาศ 60S;

ความเร็วของอากาศ: 1.5M/S

อีเลคทรอนิกส์เอเนโมเมตร: ระยะทดสอบ 0 ~ 8M/S

เทอร์โมเมตร TES: ระยะการวัด 0 ~ 1300 °C ความแม่นยํา 0.1 °C

ระบบขับเคลื่อนและยกเครื่องลมอัตโนมัติ

มุมไฟลม: 45 องศาจากแนวราบ

ความสูงของไฟ: 170±10MM

วิธี Spitfire: การจุดไฟอิเล็กทรอนิกส์อัตโนมัติ

เวลาเผาไหม้: 0 ~ 99.99 วินาทีสามารถตั้งค่าได้ตามใจชอบ และความแม่นยําคือ ± 0.01 วินาที

นาฬิกาเวลาที่มีไฟและไม่มีไฟ: 0~99.99 วินาที ความแม่นยํา: ±0.01 วินาที

น้ํามัน: เมธาโนล 5% (V/V) และผสมเอธาโนล 95% (V/V) (ประกอบโดยลูกค้า)

ปริมาตรห้องทดสอบ: 0.5m3

ขนาดกล่อง: L1000 mm × W600 mm × H1150 mm

น้ําหนัก: 40KG

พลังงานไฟฟ้า: AC220v 50Hz 50W

วัสดุ: ผลิตจากสแตนเลส SUS 304

หมายเหตุ: มุมของเครื่องเป่าไฟสามารถปรับได้ และเมื่อใช้เป็นการทดสอบการเผาไหม้แนวราบ เครื่องเป่าไฟปรับให้ 45°เครื่องเป่าไฟถูกปรับให้ 90°.

ห้องเผาไหม้:

3.1 กล่อง: 0.5m3, การประมวลผลโดยเครื่องมือ CNC, รูปทรงเส้นโค้งสวยงามและอุดมสมบูรณ์

วัสดุไร้สนิม / สีแป้งที่มีลักษณะของลักษณะสวยงาม, ป้องกันสนิมและป้องกันการกัดกร่อน

3.2 ด้านบนของกล่องมีระบบออกอากาศและระบบออกควัน ซึ่งสามารถปล่อยก๊าซออกอากาศออกไปข้างนอกเมื่อการทดสอบเสร็จสิ้น; ในระหว่างการทดสอบ ระบบจะหยุด

3.3 ด้านหน้าของกล่องมีหน้าต่างการสังเกตจากกระจกหมัดที่สามารถปิดได้ระหว่างการทดสอบ ซึ่งสะดวกสําหรับการสังเกตสถานการณ์การทดสอบ

เครื่องเผาเปลือก

4.1 โคมไฟแก๊สบันเซน ซึ่งสอดคล้องอย่างเต็มที่กับความต้องการของ GB/T3685-2009 กว้างภายในของโคมไฟ 10 มม.

4.2 กว้างภายนอกของเครื่องโยนไฟ: Ф11.5±0.1mm กว้างภายในของเครื่องโยนไฟ: Ф10±0.1mm กระปุกอยู่ห่างจากอากาศ

ความสูงทางเข้า 200±10mm

4.3 มุมไฟลม: 45 องศาจากระดับ

4.4 ความสูงไฟ: 180±20

ระบบลม:

5.1 ใช้อุปกรณ์พัดลมปรับความเร็วลม ระยะปรับความเร็วลม: 0.05 ~ 2m/s

ระบบวัดอุณหภูมิ (ไม่จํากัด)

6.1 เครื่องตรวจความร้อนเป็นทองแดงเอเลคโทรลิตส์ที่มีความสามารถในการนําไฟที่สูงมาก ความยาว 8.8 ± 0.02 มม กว้าง: Ф5.5 ± 0.01 มม

6.2 เทอร์โมคอัพเลอร์ประเภท K มีท่อสแตนเลสความกว้าง 0.5 มิลลิเมตรเป็นกระดาษ, เครื่องวัดอุณหภูมิ PID ที่มีความฉลาด และประเภท K

เทอร์โมคอปเลอร์ที่ตรงกัน ความสูงสูงสุดคือ 1350 °C

6.3 ระบบการทดสอบ: สามารถเคลื่อนไหวได้ โดยวางอยู่ในห้องทดสอบระหว่างการวัดอุณหภูมิและการวัดอุณหภูมิ

6.4 อุปกรณ์พร้อมกับนาฬิกาเวลาอิเล็กทรอนิกส์: ความแม่นยํา 0.1S (รอระหว่างการวัดและการปรับอุณหภูมิ)

อุปกรณ์ประกอบหลัก

6.1 ฐานทดสอบ: ผลิตจากสแตนเลส, ระดับที่ฐานและไฟเป่าตั้งอยู่ตรงกับระดับของหน้าต่างการสังเกตที่สะดวกสําหรับการสังเกตและการใช้งาน.

6.2 กรอบรูปร่างคลีน: เพิ่มคลีน, เครื่องลมไฟถูกติดตั้งบนคลีน, และกรอบรูปร่างคลีนถูกติดตั้งบนเครื่องขับเคลื่อนมอเตอร์

มันสามารถเคลื่อนย้ายไปกลับบนแพลตฟอร์มที่เคลื่อนย้ายได้ และมันสามารถเคลื่อนย้ายในตัวอย่างโดยอัตโนมัติ โดยไม่ต้องผลักและดึงเครื่องเป่าด้วยมือ

6.3 อุปกรณ์พร้อมกับชุดเส้นกํากับที่สามารถวัดไฟภายนอกและไฟภายในของไฟ

6.4 กําหนดการเหล็กไร้ขัด 500MM ที่มีความแม่นยํา 1MM ควรมีสําหรับการทดสอบ
