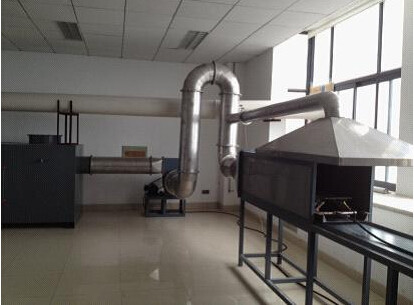

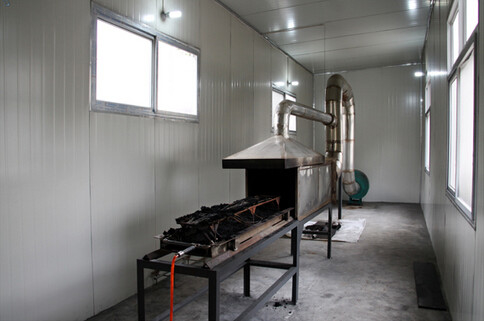

อุปกรณ์การทดสอบผลการเผาไหม้ของโปรแปนบนถนน สําหรับการทดสอบผลการเผาไหม้ของโปรแปน

DX8332B เครื่องทดสอบประสิทธิภาพการเผาไหม้โปรแปนทางถนน

พื้นที่ใช้งาน:โดยหลักแล้วมันใช้สําหรับการทดสอบผลการเผาไหม้ของโพรแปนของเส้นทางของสายพานขนส่งเพลิงยับยั้งแกนทั้งหมดของผ้าเหมืองหินตามมาตรฐาน MT914-2008 "เชือกขนส่งกันไฟทั้งแกนของผ้าสําหรับเหมืองหิน"การทดสอบผลการเผาไหม้ของโพรแปนของทางและระบบพัดลมอากาศออกเริ่มการปล่อยก๊าซออกผ่านการรักษาการทําความสะอาดคาร์บอนที่ทํางานในผ้าม่านน้ําเพื่อตอบสนองมาตรฐานการปล่อยระดับชาติ.

ปริมาตรทางเทคนิคหลัก:

1 ช่องทาง: ประกอบด้วยห้อง, ผนังภายนอกของมันถูกสร้างขึ้นจากวัสดุที่ทนไฟ 25 มิลลิเมตร, ขนาดช่องเข้าของมันคือ 460 มิลลิเมตรx460 มิลลิเมตร, ความยาว: 1676 มิลลิเมตรและเชื่อมต่อกับท่อไอ้น้ําออกขนาดกว้าง 300 มิลลิเมตร โดยเชื่อมต่อสแตนเลสแบบกระดูกที่มีความหนา 1.5 มิลลิเมตร

2. หมวกออก: ประกอบด้วยเหล็กไร้ขัดเหล็กหนา 1.5 มิลลิเมตร วางตรงเหนือห้องทดสอบ ใช้ในการสกัดก๊าซควันที่แพร่ระบายจากภายนอกปากเตาอบระหว่างกระบวนการทดสอบ

3. หมุน: ใช้ในการวางตัวอย่างสายพานขนส่งคงที่, รายละเอียดของเตียงทดสอบ: ความยาว 1500 มม, ความกว้าง 220 มม, ความสูง 160 มม, ประกอบด้วยแท่งเหล็กที่มีเส้น径 10 มม.

4. เครื่องเผาฟีนาน: ประกอบด้วยเครื่องฉีดไฟไหม้ 6 เครื่อง โดยหัวฉีดฉีดชักเข้าด้านในในมุม 45°

5. น้ํามันทดลอง: ≥ 95% ก๊าซโปรแปนที่เต็ม (ให้บริการโดยผู้ใช้)

6ตัวอย่าง: คอนเวียร์เบิร์ทความยืดเพลิง

7อุปกรณ์ชั่ง: ใช้ในการชั่งน้ําหนักของตัวอย่างสายพานขนส่งและกล่องแก๊ส ก่อนและหลังการทดสอบ; 30kg/0.001kg

8. อีเนโมเมตร: วางไว้บนเส้นกลางที่ 310mm จากพื้นห้องและ 285mm จากทางเข้าห้อง

9. เทอร์โมคอลล์: ประเภท K, กว้างนอกไม่เกิน 3 มิลลิเมตร; กว้างสาย 0.5 มิลลิเมตร, ความแม่นยําไม่ต่ํากว่าชั้น II., และช่วงการวัด 1300 °C;

10ระบบควบคุมอุณหภูมิ: การควบคุมด้วยคอมพิวเตอร์ สัญญาณมิลลิโวลต์ที่ผลิตจากเทอร์โมคอลล์ถูกส่งไปยังบอร์ดปรับสัญญาณและสัญญาณแบบแอนาล็อกถูกแปลงเป็นสัญญาณดิจิตอล ผ่านการ์ดเก็บข้อมูล, แล้วควบคุมและรายงานโดยโปรแกรมคอมพิวเตอร์;

11. ไทมอร์: ความละเอียด: 0.1S, ความผิดพลาดไม่เกิน 1s / h

12. เครื่องวัดกระแสน้ํามัน: 35 ~ 350L / H ความแม่นยําการควบคุมที่ปรับได้ ± 2L / h

13ความแม่นยําในการควบคุมการบริโภคเชื้อเพลิง: 565±2g/50min

14. โลตติจ์ไฟฟ้า: AC380V 50Hz ระบบสามเฟสห้าสาย

15. การบริโภคพลังงาน: 4.01KW

16อุณหภูมิสภาพแวดล้อมการทดสอบ: 5°C-30°C

ประกอบของอุปกรณ์:มันประกอบด้วยสี่ส่วน: กล่องควบคุมหลัก, อุปกรณ์บลูเวอร์, หมุนเผาไหม้, และบลูเวอร์เผาไหม้

กล่องควบคุมสามารถถอดได้

การทําความสะอาดอากาศของพัดลมอากาศ: หลังจากที่ช่องสูบอากาศถูกติดตั้งในช่องสูบอากาศแล้ว อากาศจะผ่านทางทาง และอัตราการไหลของอากาศจะถูกควบคุมโดยวาล์วควบคุม

วัสดุกราฟทําจากสแตนเลส 304 ที่มีคุณภาพสูง และกล่องควบคุมทําจากแผ่นเหล็กไฟฟ้า (t=1.2mm) และผิวถูกฉีดด้วยพลาสติกซึ่งมันเรียบและสวยงามกว่า.

สาร SUS304 ที่บริษัทของผมทําเอง

ระบบควบคุม:

6.1 กล่องควบคุมใช้ระบบควบคุมรีเล่ และส่วนประกอบอิเล็กทรอนิกส์ทั้งหมดถูกผลิตจากแบรนด์ชั้นนําในประเทศซึ่งสามารถรับประกันผลการทํางานและความแม่นยําในการตรวจจับของเครื่องได้ดีขึ้น.

6.2 อุปกรณ์อุณหภูมิมีเทอร์โมสแตต PID ที่มีความฉลาดนําเข้า (มีฟังก์ชันการคํานวณอัตโนมัติ) และเซ็นเซอร์และไทม์เทอร์โมคอลล์ PT100 ความแม่นยําสูง

6.3 อุปกรณ์มีอุปกรณ์ป้องกันความปลอดภัยดังต่อไปนี้: ป้องกันการอ้วนพลังงาน ป้องกันการตัดสายสั้น ป้องกันการอ้วนวงจรควบคุม ป้องกันอุณหภูมิสูงสุด
