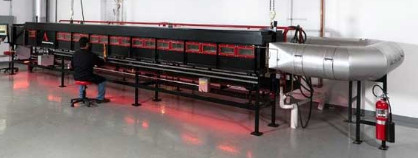

DX8788 ASTME84 เครื่องทดสอบอุโมงค์ STEINER

คําสังเกต:
หม้อเตาหล่อแนวราบ UL910/NFPA262 ของ Steiner ใช้เป็นหลักในการทดสอบผลการทํางานในการยับยั้งลมไฟของสายและสายไฟ CMPและใช้เป็นหลักสําหรับสายไฟในระบบย่อยแนวราบที่วางโดยตรงในสภาพแวดล้อมที่มีอากาศอากาศหรืออากาศแรงโดยไม่ต้องใช้ท่อเหล็ก.
มาตรฐานการทดสอบความยืดหยุ่นไฟนี้เป็นมาตรฐานการทดสอบความยืดหยุ่นไฟที่เข้มข้นที่สุดสําหรับ UL และแม้กระทั่งการทดสอบความยืดหยุ่นไฟของสายและสายไฟทั้งสิ้นเพียงสายไฟที่มีผนังจากวัสดุฟลอเรียนเท่านั้นที่สามารถผ่านวิธีการทดสอบความทนไฟได้เนื่องจากอุณหภูมิการละลายที่สูง (มากกว่า 400 องศา) และจุดจุดไฟที่สูง (มากกว่า 800 องศา) ของพลาสติกฟลอโรไม่ง่ายที่จะเผาไหม้เมื่อไฟต่ําดังนั้นมันจึงมีความทนทานต่อไฟที่ดีกว่าวัสดุอินทรีย์อื่น ๆ.

มาตรฐาน:
อุปกรณ์ทดสอบตาม ASTME 84,UL910,NFPA262

ปริมาตรเทคนิคของเตาหล่อ:

1กล่องเผาไหม้ทําจากสแตนเลส โดยมีอิฐที่ทนไฟวางไว้ภายใน มีผลการรักษาความร้อนที่ดี ขนาดภายในกล่องเผาไหม้คือ 305 มม x 451 มมและความยาวคือ 7.6m
2ภายในของเครื่องติดตั้งทําจากสแตนเลส SUS304 ซึ่งเป็นกันสนิมและกันสนิม
3. หน้าต่างการสังเกตกระจกควอตซ์ชั้นสองสามารถสังเกตระยะทางการแพร่กระจายของไฟและแสดงตําแหน่งของไฟผ่านแสงตัวชี้วัด.
4. ความสูงของกล่องการเผาไหม้เหมาะสําหรับบุคลากรที่จะดูสถานะการเผาไหม้และการติดตั้งและปรับตัวอย่าง
5. กล่องกองเผาไหม้รับรองการออกแบบทั่วไป, และรับรองการออกแบบการปิดถังน้ําตามมาตรฐานอุปกรณ์พร้อมกับถังปิดน้ําเหล็กไร้ขัดเหล็ก 304 ความหนา 2 มม. เพื่อให้แน่ใจว่าก๊าซควันไม่รั่วไหลระหว่างการทดสอบ.
6. กล่องปิดทําจากเหล็กดัดไฟและสแตนเลส
7. ตัวถือตัวอย่างมีตัวถือสนับสนุนการไหลเวียนของน้ําเย็น ที่ทนต่ออุณหภูมิสูง และสามารถรองรับการปกปิดที่เผาไหม้ เช่นแผ่นซิลิเคตแคลเซียม
8. กล่องด้านบนของ SUS304 สแตนเลสรักษาความร้อนเครื่องร่างกายที่เต็มไปด้วยอุปกรณ์รักษาความร้อนที่ทนทานกับความร้อน
9. อุปกรณ์พร้อมกับแพลตฟอร์มการติดตั้งตัวอย่างแบบบันไดเลื่อนเพื่ออํานวยความสะดวกในการติดตั้ง, การติดตั้งและการถอนตัวอย่างและการบํารุงรักษาเตาอบ
10ท่อออกจากสแตนเลสสวยและทนทานต่อการกัดกร่อน
11. อุปกรณ์ตรวจสอบแรงดันก๊าซอัดแบบอิสระหลายฟังก์ชัน: ติดตามการเปลี่ยนแปลงแรงดันก๊าซอัดในเวลาจริงระหว่างการทดสอบ ระยะการตรวจสอบคือ 0 ~ 250 Pa ความแม่นยําคือ ± 0.5 Paและความแม่นยําของการทดสอบความดันของระบบคือ ± 2Pa;
12. แฟน: 380V, 50Hz, 3Kw พร้อมเครื่องแปลงความถี่สามารถเปลี่ยนแปลงความเร็วลม. อัตราการไหลของสูงสุดอย่างน้อย 8000m3/h,ซึ่งสามารถปล่อยก๊าซควันที่เกิดจากการเผาไหม้อย่างไม่ดีของตัวอย่างออกมาในภายนอกในเวลาที่จําเป็น เพื่อรับรองความปลอดภัยของการทดสอบ;
13. เครื่องเผาแก๊สทองแดงหัวสอง: เครื่องเผาอยู่ห่างจากช่องเข้าอากาศ 1320 มิลลิเมตร และสามารถผลิตความร้อนแบบมาตรฐาน 5.3MJ / นาทีการไหลของก๊าซสามารถควบคุมได้ด้วยเครื่องวัดการไหลของมวล. ระยะการวัดคือ 0 ~ 160L / นาที, ซึ่งสามารถเปลี่ยนได้.
14ระบบจุดไฟอัตโนมัติ: เพื่อให้แน่ใจว่าการทํางานของความปลอดภัยของการทดสอบ, เครื่องจุดไฟแรงดันสูง, 12KV, 50mA, ความดันสูงขั้นต่ําของไฟฟ้าจุดไฟคือ 1.8kVp;
15ระบบความหนาแน่นของควัน: ให้ระบบการประมวลผลสัญญาณแยกกัน เพื่อให้แน่ใจว่าเซ็นเซอร์เป็นเส้นตรง
16. อัตโนมัติบันทึกสัญญาณอุณหภูมิและเซ็นเซอร์แก๊สควัน ความถี่การเก็บตัวอย่างคือ 1Hz
17. เครื่องควบคุมการไหลของมวล: วัสดุเหล็กไร้ขน SUS316, ความดันสูงสุด 1000psi (70bar), อัตราการรั่วไหลน้อยกว่า 1 × 10-7ml / s, การปรับ NIST, สัญญาณ 0 ′′ 5VDC และ 4 ′′ 20mA, การป้องกันวงจรระยะการไหลของโพรแปน 0 ∼ 2.3g/s, ความเร็วการควบคุม ≤2s, ความแม่นยําการควบคุมในช่วง 0.6~2.3 g/s คือ ±1%FS, ความซ้ําซ้ํา ±0.5FS, ระยะอุณหภูมิ 0~50°C, ระยะความชื้น 0~90%, จิตอลจออัตโนมัติ ระหว่างการทดสอบการควบคุม, การให้แก๊สตอบสนองความต้องการความร้อน 5000Btu (5.3MJ) / นาที และโปรแกรมบันทึกปริมาณแก๊สที่ใช้โดยอัตโนมัติ
18โปรแกรมทดสอบมาตรฐาน สามารถบันทึกความเร็วลม ระบบ อุณหภูมิ ความหนาแน่นของควันและข้อมูลการทดสอบอื่น ๆ ได้โดยอัตโนมัติ

อุปกรณ์ช่วย
- ระบบแหล่งน้ําระบายน้ํา
- ระบบก๊าซเผาไหม้เมธาน
- ระบบยกรถ
