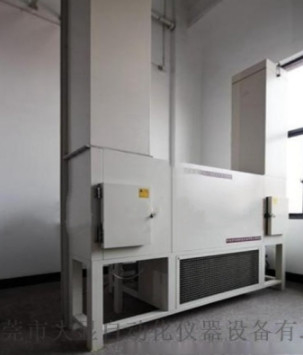

DX8416A เครื่องทดสอบความต้านทานการบิดในอุณหภูมิสูงและต่ํา

1พื้นที่ใช้งาน:
มันเหมาะสําหรับการทดสอบความต้านทานการบิดของสายเคเบิลยืดหยุ่นที่มีความต้านทานการบิดสําหรับระบบการผลิตพลังงานลมหรือระบบคล้าย ๆ กันที่มีแรงดันเบอร์ 18/3kV หรือต่ํากว่าในสภาพภูมิอากาศต่ํา.

2.ปฏิบัติตามมาตรฐาน:
TICW1-2009 วิธีการทดสอบการบิดสําหรับสายไฟยืดหยุ่นแบบบิดสําหรับการผลิตพลังงานลม
GB/T2423.1-2001 การทดสอบ A: วิธีการทดสอบอุณหภูมิต่ํา, GB/T2423.2-2001 การทดสอบ B: วิธีการทดสอบอุณหภูมิสูง

3ปริมาตรเทคนิค:
ขนาดสตูดิโอ: 400×300×2300 มิลลิเมตร
ช่องทดสอบ: 300 × 300 × 12600 มม
ขนาด: 1550 × 2500mm
ความสูงซ้าย: 1720mm
ความสูงด้านขวา: 9620mm
ขนาดช่องทางซ้ายและขวา: 640×54mm
น้ําหนักรวม: ประมาณ 2500Kg
ระยะทดสอบสายไฟฟ้า: การทดสอบสายไฟฟ้าพลังงานลมต่ํากว่า 35KV
ระยะอุณหภูมิ: -60 ~ 8 °C
อุณหภูมิ: ≤ ± 0,5 °C
ความเหมือนกันของอุณหภูมิ ≤ ± 0.3 °C
เวลาทําความร้อน: ปรับได้
ระยะเวลาเย็น: โดยเฉลี่ย 0.7 ~ 1.0 °C/นาที
ช่องชม: ทนต่ออุณหภูมิสูง (500 °C)
หน้าต่างกระจก: (200 × 300) ตู้ควบคุมการบิด, ราค: 700 × 1300 × 1400
การเปิดประตู: ประตูขั้วเปิดเดียว
พานควบคุม: แหล่งไฟฟ้า, จอควบคุม, ปุ่มควบคุม
ตู้ควบคุมการกระจายพลังงาน: บอร์ดกระจายพลังงาน, พัดลมออก
เครื่องทําความร้อน: เครื่องทําความร้อนปีกสแตนเลส
เครื่องติดตั้ง: ชุดของเครื่องติดตั้งทอริชั่นสายเคเบิล
หลุมสายไฟฟ้าและหลุมระบายน้ํา: ตั้งอยู่ด้านหลังของกล่อง

การตั้งค่าหลักของห้องทดสอบการหมุนในอุณหภูมิต่ําสําหรับสายไฟฟ้าพลังงานลม:
ช่องชม: ทนต่ออุณหภูมิสูง (500 °C)
หน้าต่างกระจก: (200 × 300) ตู้ควบคุมการบิด, ราค: 700 × 1300 × 1400
การเปิดประตู: ประตูขั้วเปิดเดียว
พานควบคุม: แหล่งไฟฟ้า, จอควบคุม, ปุ่มควบคุม
ตู้ควบคุมการกระจายพลังงาน: บอร์ดกระจายพลังงาน, พัดลมออก
เครื่องทําความร้อน: เครื่องทําความร้อนปีกสแตนเลส
เครื่องติดตั้ง: ชุดของเครื่องติดตั้งทอริชั่นสายเคเบิล
หลุมสายไฟฟ้าและหลุมระบายน้ํา: ตั้งอยู่ด้านหลังของกล่อง

เงื่อนไขในการใช้ห้องทดสอบการหมุนอุณหภูมิต่ําสําหรับสายไฟฟ้าพลังงานลม:
1สถานที่ติดตั้ง: ดินเรียบ มีอากาศดี ไม่มีการสั่นสะเทือนที่แรงรอบตัว ไม่มีการมีอิทธิพลของสนามไฟฟ้าแม่เหล็กแรง ไม่มีสารและฝุ่นที่สามารถเผาไหม้ได้ ระเบิดได้และมีพื้นที่ใช้งานและบํารุงรักษาที่เหมาะสมรอบอุปกรณ์;
2สภาพแวดล้อม
อุณหภูมิ: 5 ~ 35 °C
ความชื้นสัมพันธ์: ≤ 85% RH
ความดันอากาศ: 86Kpa ~ 106Kpa
3สภาพการจําหน่ายพลังงาน:
แหล่งไฟฟ้า AC380V สามเฟสสี่สาย + สายป้องกันการกดดิน
ระยะความสับสนของแรงกระตุ้นที่อนุญาต: AC (380 ± 38) V
ช่วงความสับสนของความถี่ที่อนุญาต: (50 ± 0.5) HZ
ความต้านทานทางพื้นของสาย PGND ต่ํากว่า 4 Ω
